作品包括:

Word设计说明书1份

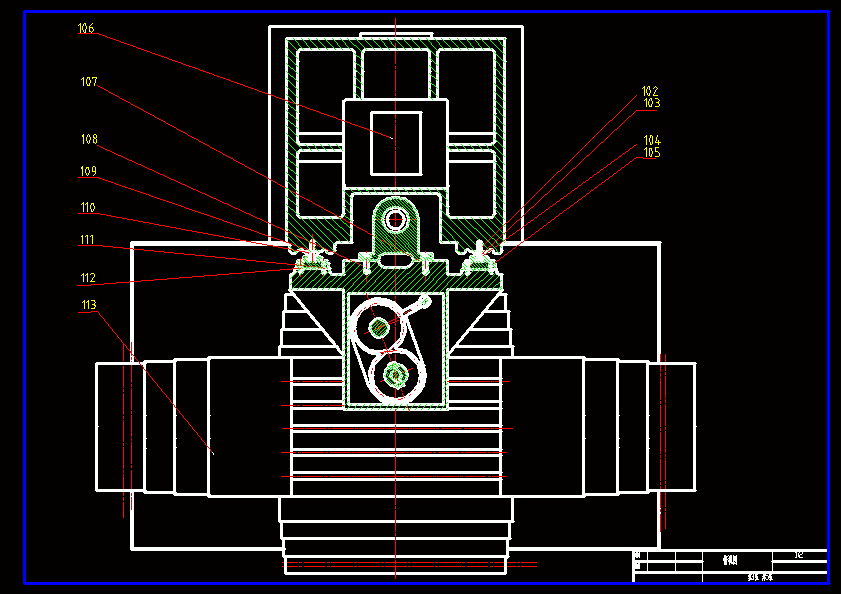

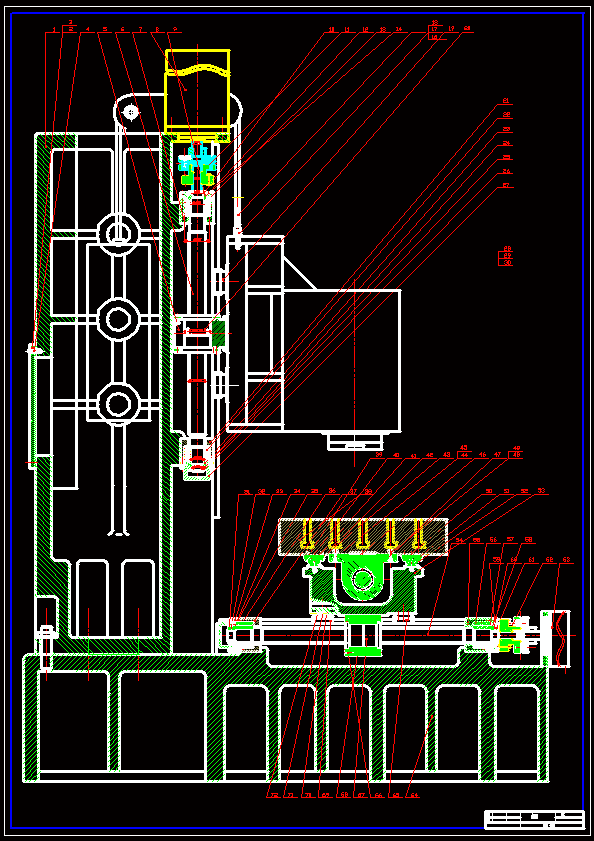

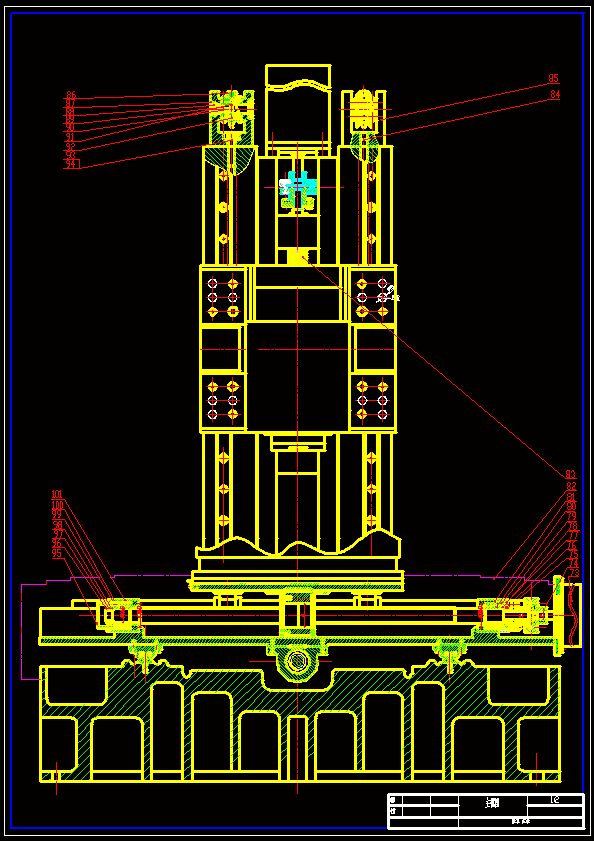

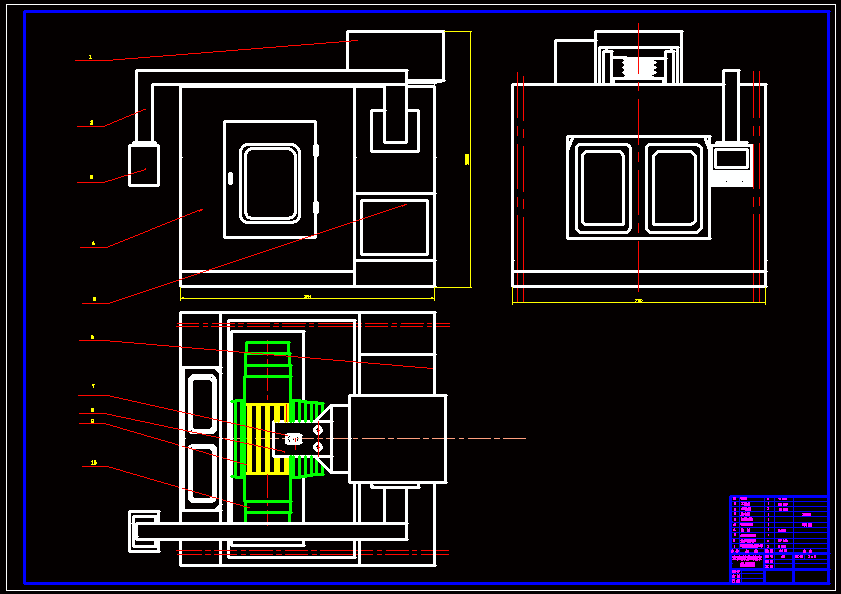

CAD版本图纸，共8张

摘要

本次设计是完成一台立式数控铣床机械部分的设计。在设计中主要对铣床总体结构进行布局，伺服系统和主轴系统进行设计计算，其中伺服系统包括伺服电机、滚珠丝杠、轴承等，主轴系统的包括主轴、齿轮、液压缸。同时对床身、工作台进行了造型和设计，对导轨进行了选型设计，对机床进行了整体布置，最后对主轴、滚珠丝杠、轴承进行了校核计算。 本次设计中机床立柱采用固定立式，床身与立柱通过双头螺栓联接，伺服电机采用交流伺服电机，主轴电机采用交流主轴电机，主轴系统采用二级滑移齿轮变速机构，进给系统采用直线滚动导轨。主轴箱的上下移动实现Z向的进给，其配重采用链条及链轮的结构实现，放于立柱体内。润滑油采用单独的油泵提供集中润滑。
