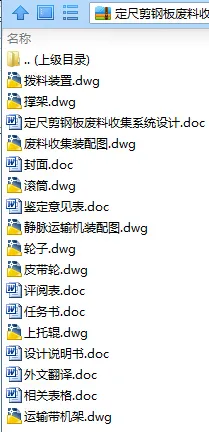

作品包括:

Word设计说明书1份，共58页，约24000字

任务书一份

外文翻译一份

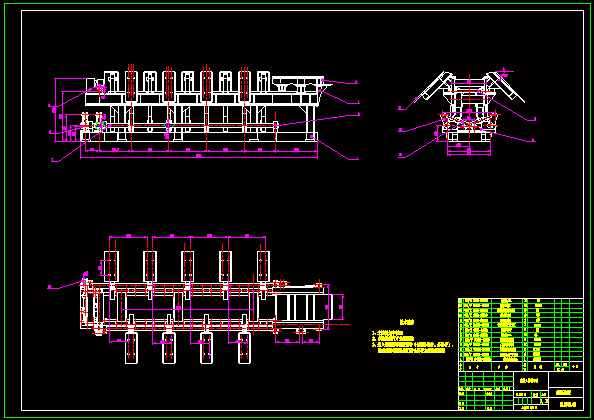

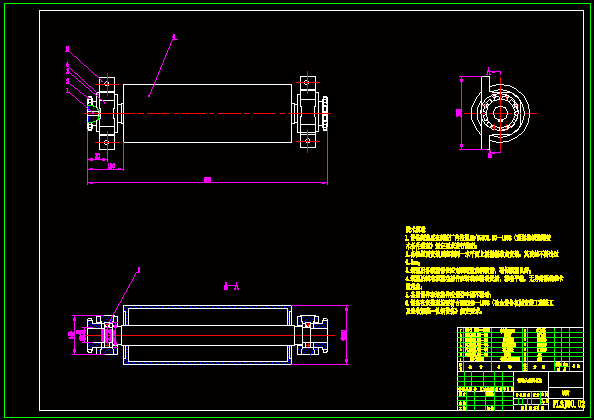

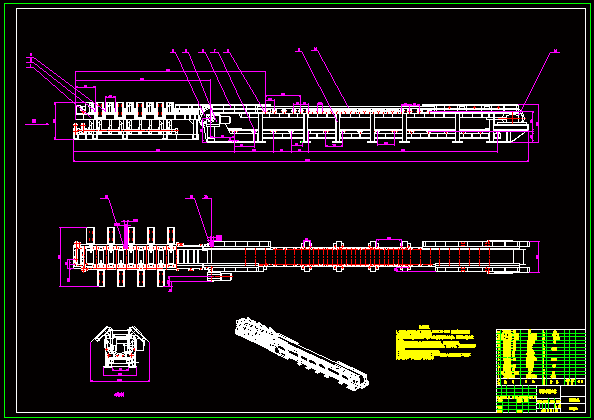

CAD版本图纸，共9张

摘要

随着宽厚板的发展，在宽厚板生产线上的剪板机的需求量越来越大。废料和试样的收集装置是剪板机四大主要部件之一。本文根据3800定尺剪的功能需求，设计了一套用于废料收集和试样收集的传送系统。所设计的废料收集系统由运输带、过渡辊道、卸料链、收集筐等部分组成。作用是从剪机向外输送废料及试样，将切头、切尾的废料送至废料收集筐，将试样送至试样收集筐。 本文叙述了剪板机发展现状以及剪板机的技术和分类，介绍了三个方案并通过考虑三个方案的优缺点最后选定第三个方案。此文还对收集系统里的传动部分和张紧部分进行了设计和校核，对于拨料装置里的液压系统进行了设计和校核。在文章的最后简明的介绍了本次的一些心得体会。

关键词：剪板机，废料，收集拨料，拨料装置，张紧装置
