作品包括:

Word设计说明书1份，共46页

外文翻译一份

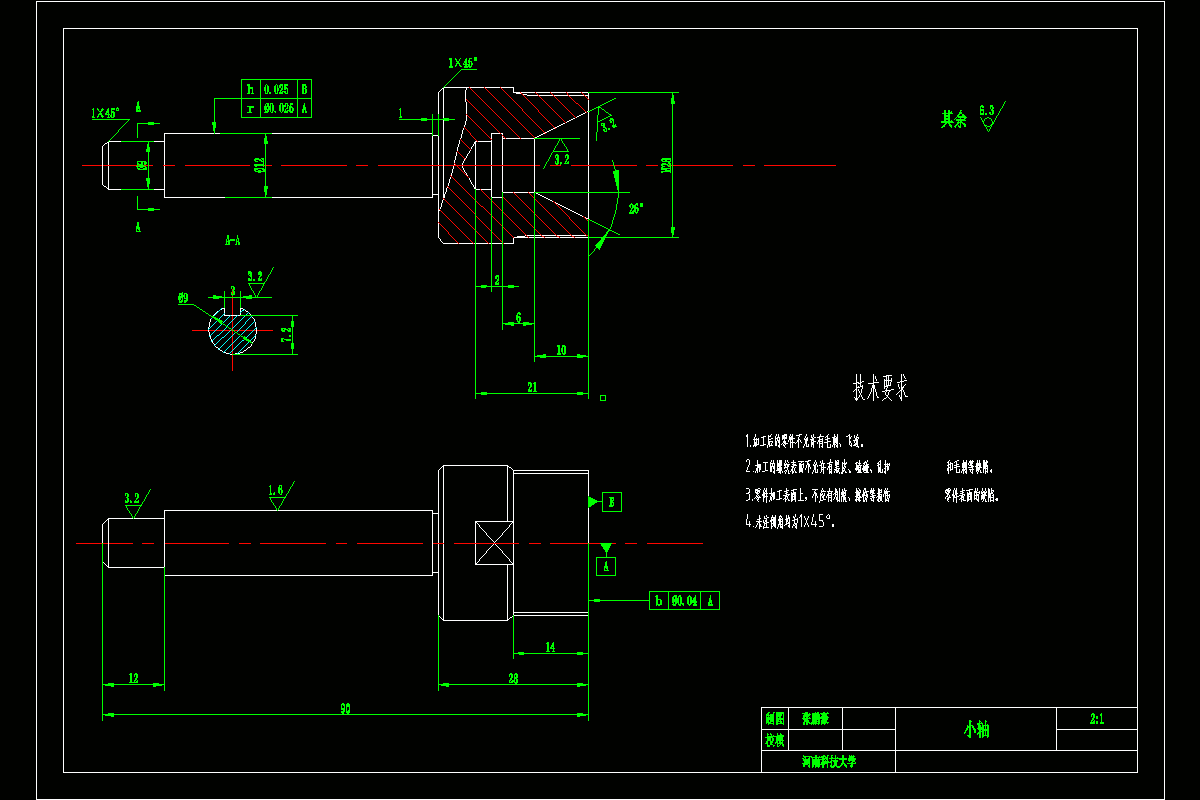

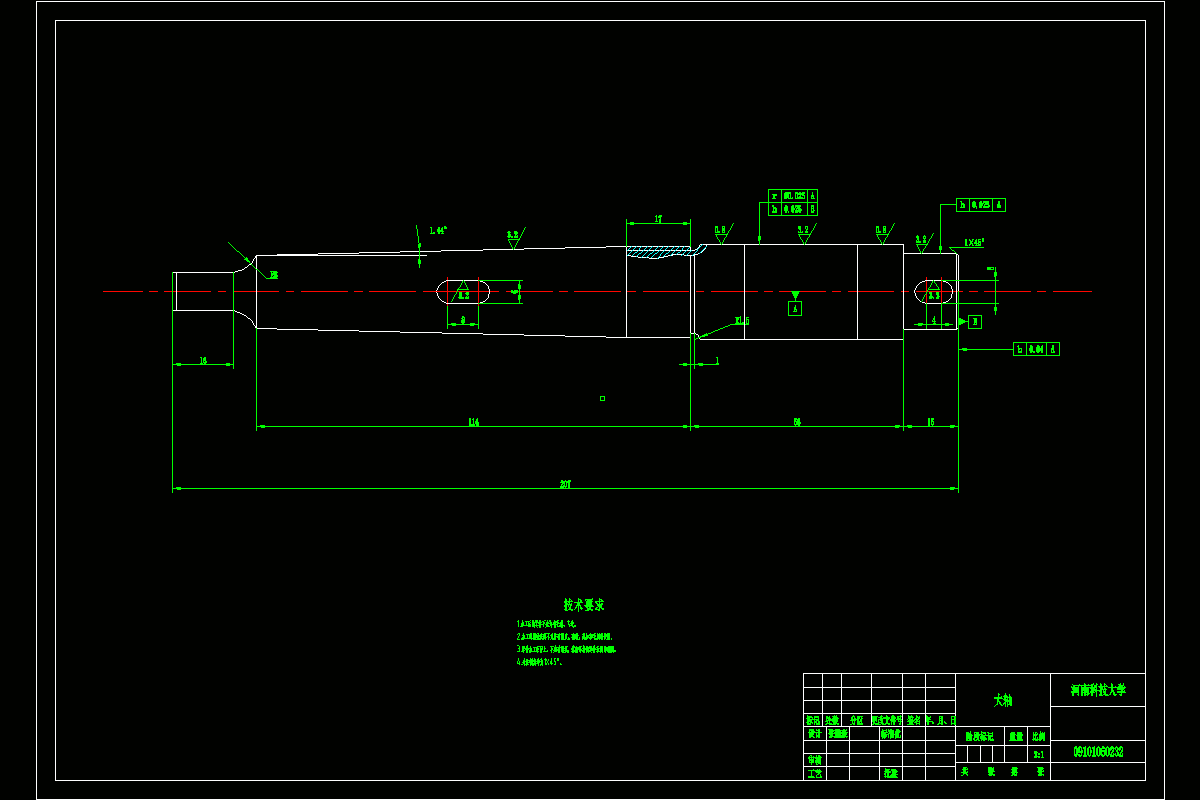

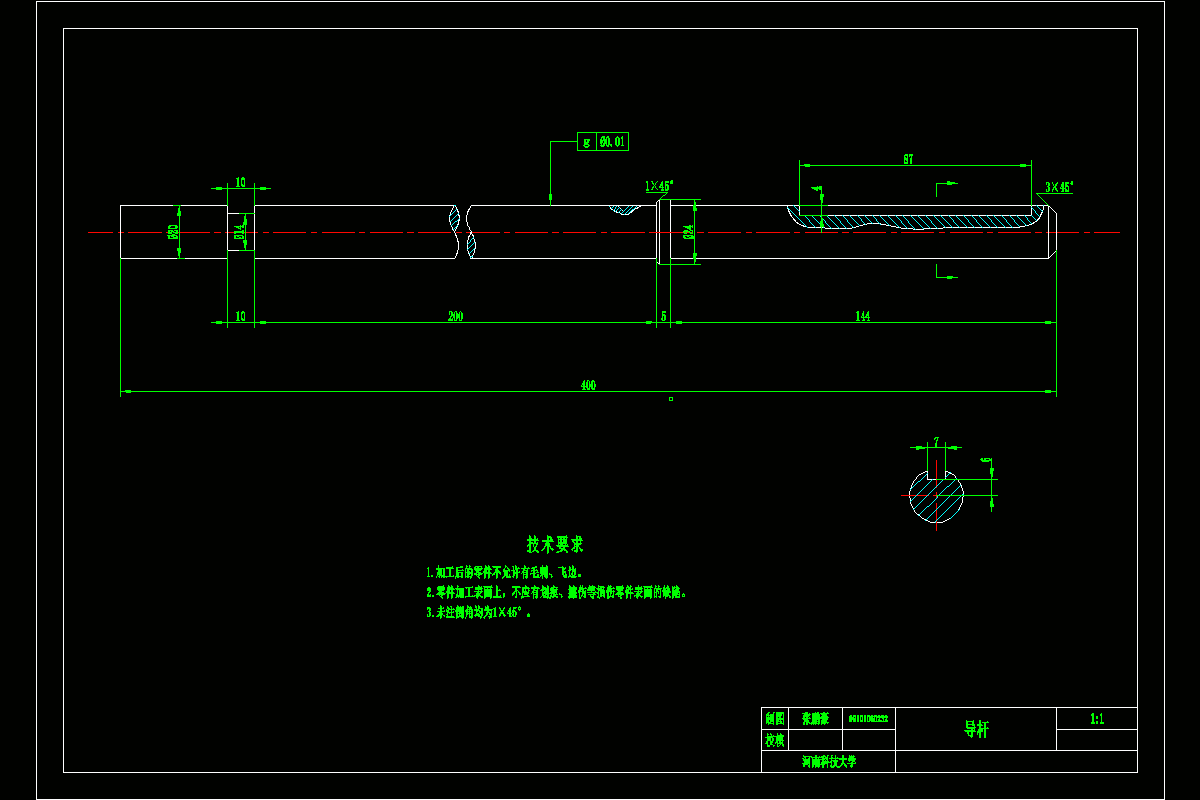

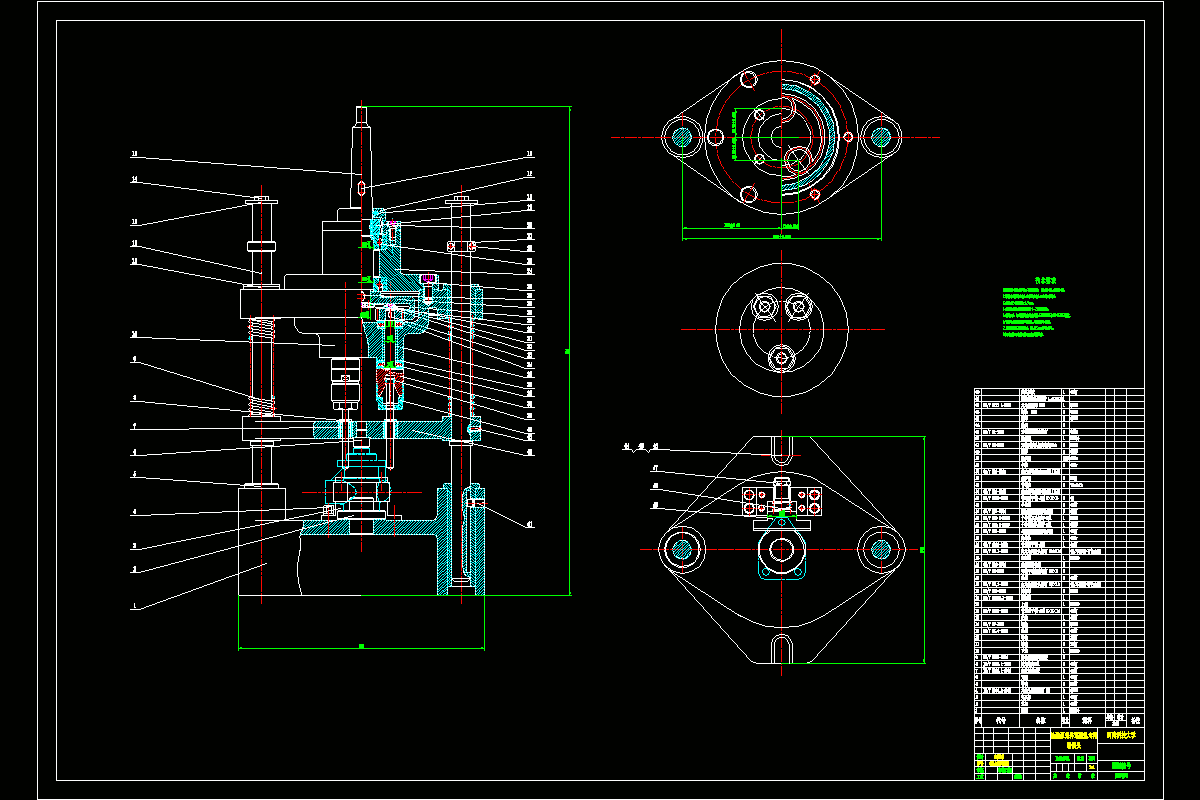

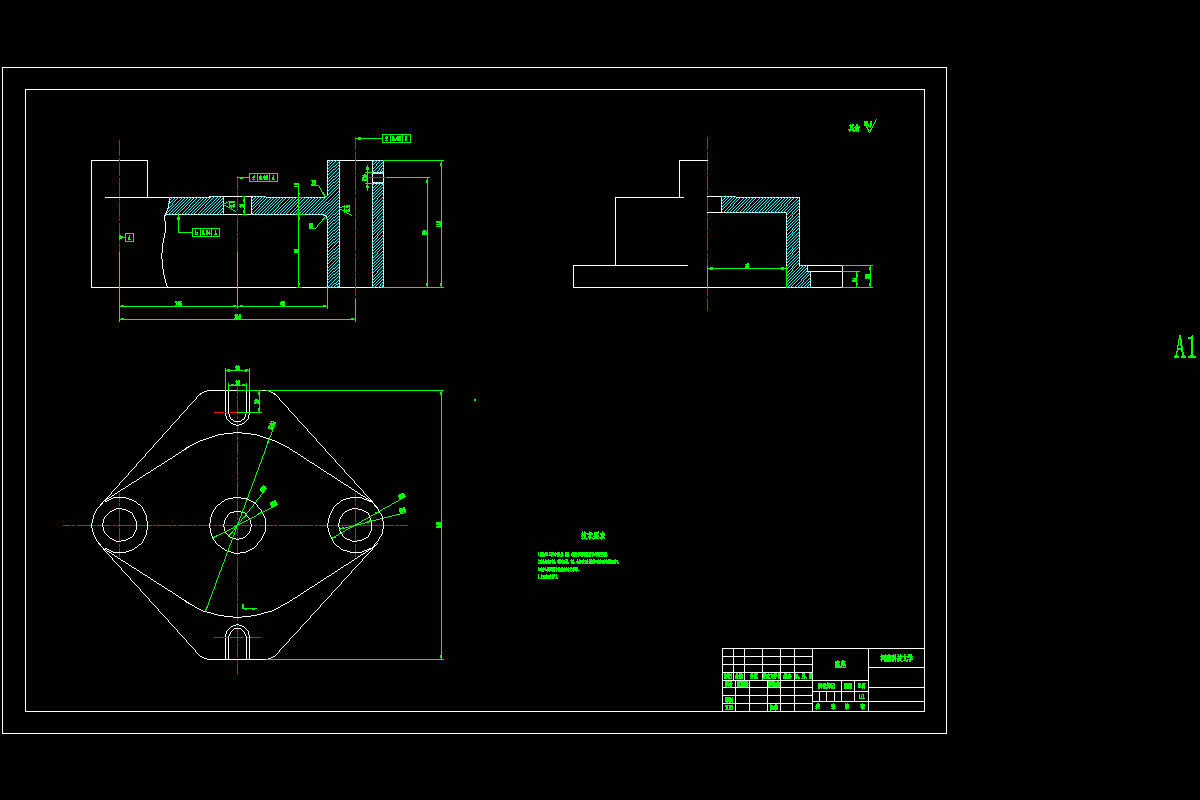

CAD版本图纸，共8张

摘要

设计多轴头的技术思路 齿轮传动多轴头设计是一个传统的机械课题，对设计者的机械基础知识要求较高。多轴头的设计特点是程序性强。我们应按照设计程序，逐步进行设计与计算。 传统的钻孔加工一次只加工一个孔，也就只需要一根主工作轴，以主轴带动钻头完成孔加工。但这次的课题是Z5025立式钻床钻三孔多轴头设计，多轴头上要装三把刀，能一次完成三个孔的加工，就要求有三根工作轴。 所以要将这套多轴动力头装置与机床以莫氏3 #锥套与立钻主轴连接，钻床主轴通过莫氏3 #锥套将动力传递给动力头的主传动齿轮，然后通过传动轴将驱动力传递给输出轴带动钻头完成多孔加工。 在进行钻三孔多轴头的设计时，首先应确定被加工工件的尺寸，确定要加工的三个孔的尺寸和相对位置，从而确定主轴和各传动轴的中心距，确定各轴的最小直径，之后再相继确定各传动齿轮的模数、齿数、齿顶、齿根圆直径等齿轮的详细参数，进行轴承的选择等。最后并对各轴，各齿轮，轴承等各零部件进行校核，从而完善设计。
