作品包括：

Word设计说明书1份

开题报告一份

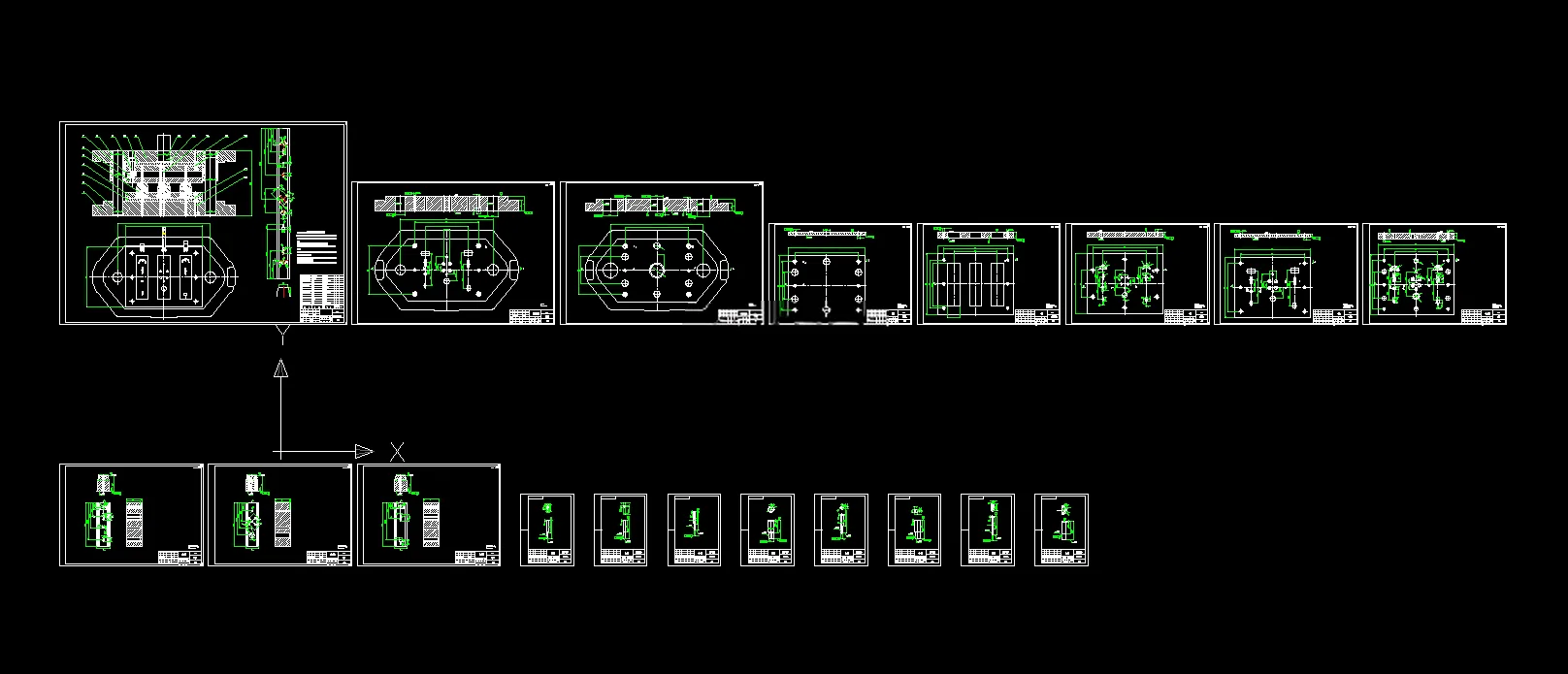

CAD版本图纸，共19张

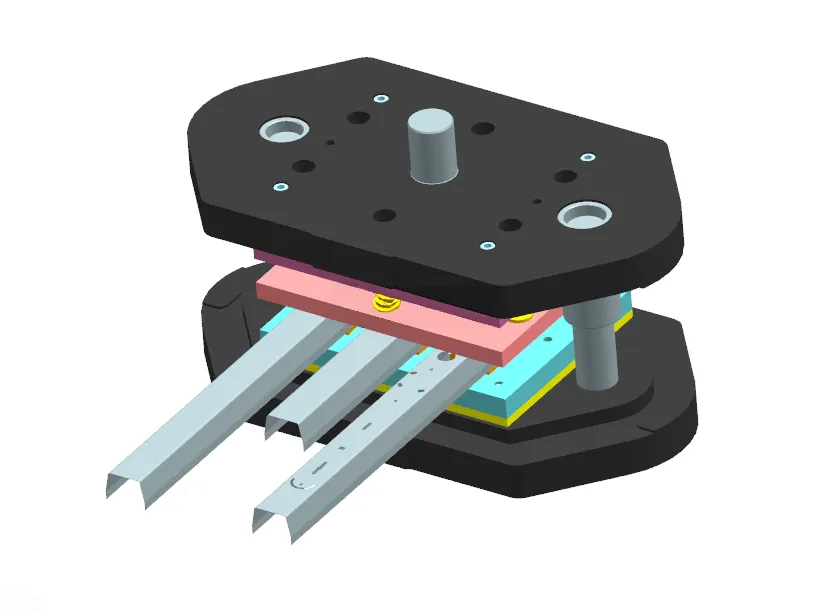

UG三维图一份

摘要

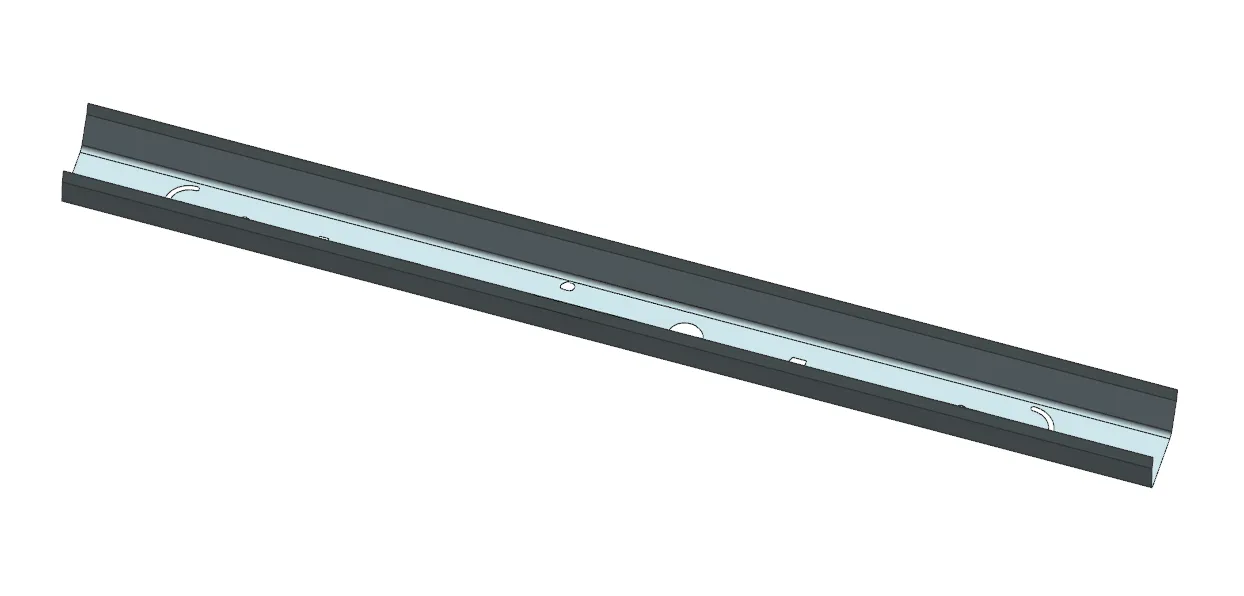

本设计为日光灯槽散热孔冲孔冲压模具设计，工件材料选用厚度0.3mm镀锌铁皮，大批量生产，零件包含多种规格共16个散热孔，未注公差按IT14级处理。对比多种加工方案，确定采用分段冲孔方案，将孔分为三个区域，在一套模具上完成分区域冲裁。 完成冲裁力、卸料力、推件力计算，模具总冲压力115.5KN，计算压力中心位置，选用J2335开式可倾压力机，并对冲裁力、滑块行程、模柄孔、模具闭合高度开展校核。依据板材确定冲裁间隙，完成各规格凸、凹模刃口尺寸计算；凸模采用T8A台阶式固定结构并做抗弯强度校核，凹模分三块布置，搭配45钢材质固定板、垫板；选用弹性卸料、刚性推件结构，采用挡料块完成工件定位，选用中间导柱标准模架与压入式模柄，通过螺钉、销钉实现零部件紧固。 最后明确模具装配流程与各项检测要求，绘制模具装配与零件图纸。整套模具结构可行，可实现日光灯槽散热孔的批量冲孔加工。
