作品包括：

Word设计说明书1份

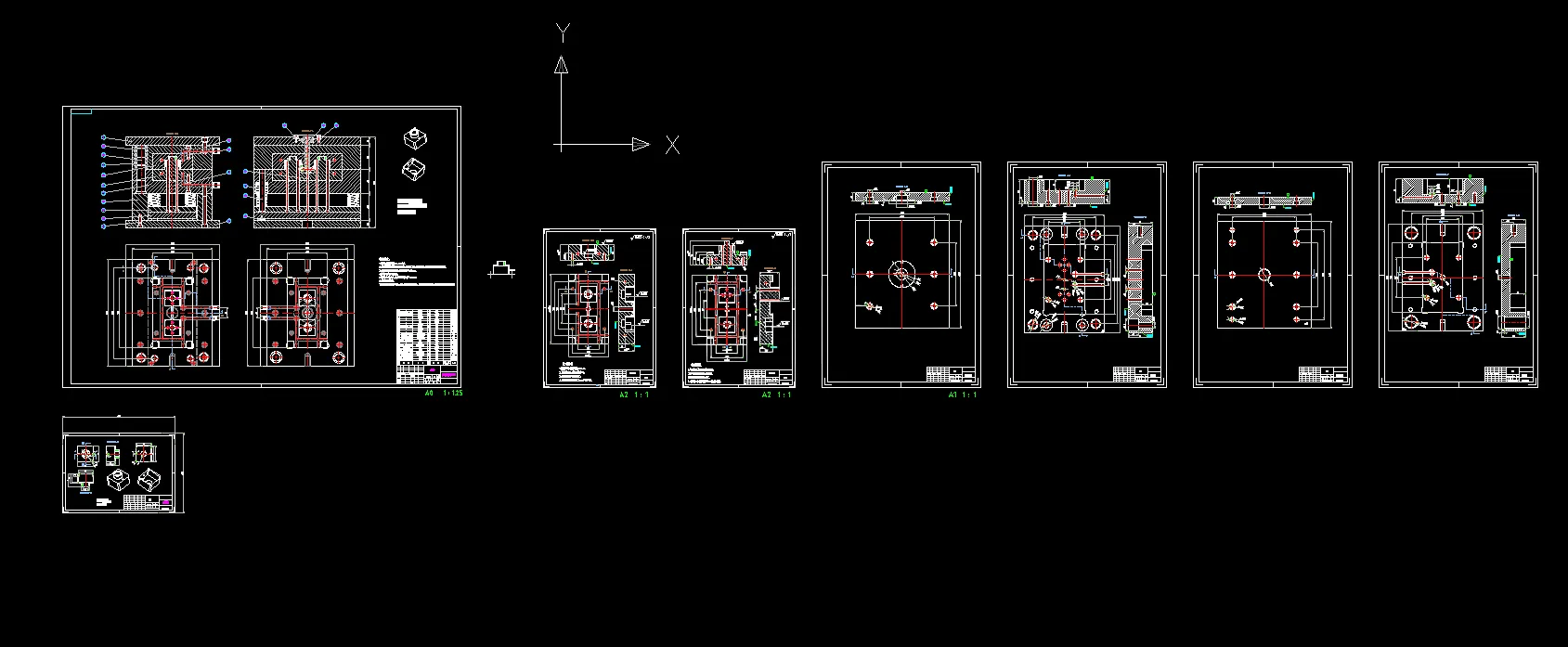

CAD版本图纸，共11张

UG三维图一份

摘要

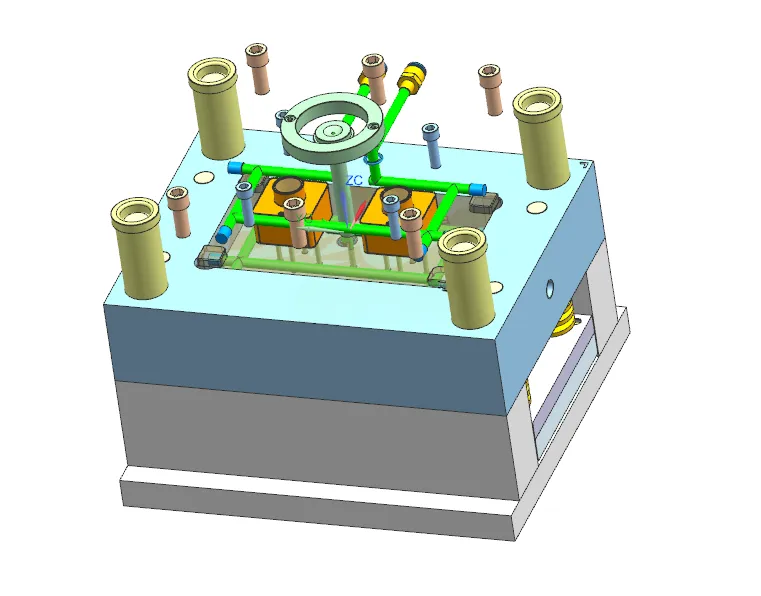

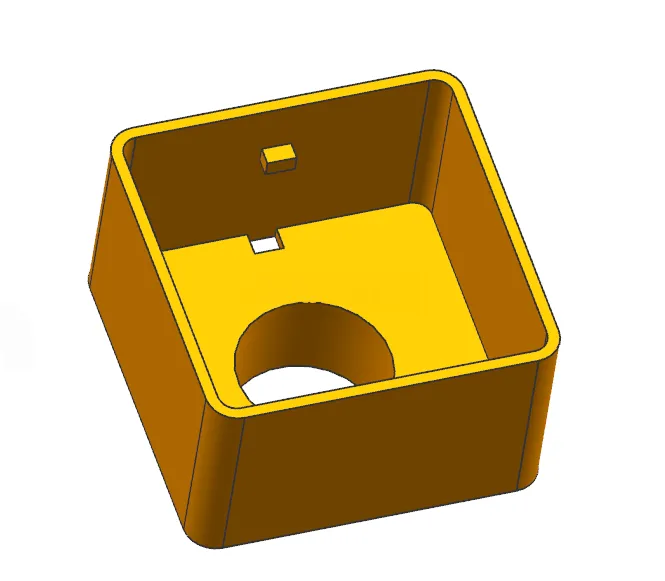

本设计针对塑料盖进行注塑模具设计，塑件材料选用ABS，平均壁厚2.17mm，精度等级MT4，外观质量要求较高，采用**一模两腔对称排布**。将分型面设置于塑件最大轮廓处，选用CI型标准模架与HTF160XA注塑机，并完成注射容量、锁模力、安装尺寸、开模行程的校核。 浇注系统设计带衬套的锥度主流道、φ6mm圆形分流道与潜伏式浇口；成型零件采用分体式型腔、型芯结构，依据ABS收缩率完成成型尺寸计算。冷却系统采用型芯、型腔独立的环形水路；脱模选用推杆顶出机构。 借助Moldflow开展模流仿真，修复模型网格，设置成型工艺参数。仿真结果显示充填时间2.290s，V/P切换压力66.93MPa，熔接线、气穴集中在产品外侧，可通过增设排气槽改善；冷却水进出温差小，塑件最大变形0.345mm，满足使用要求。整套模具结构合理，能够实现塑件稳定批量成型。

2008066
