作品包括：

Word设计说明书1份

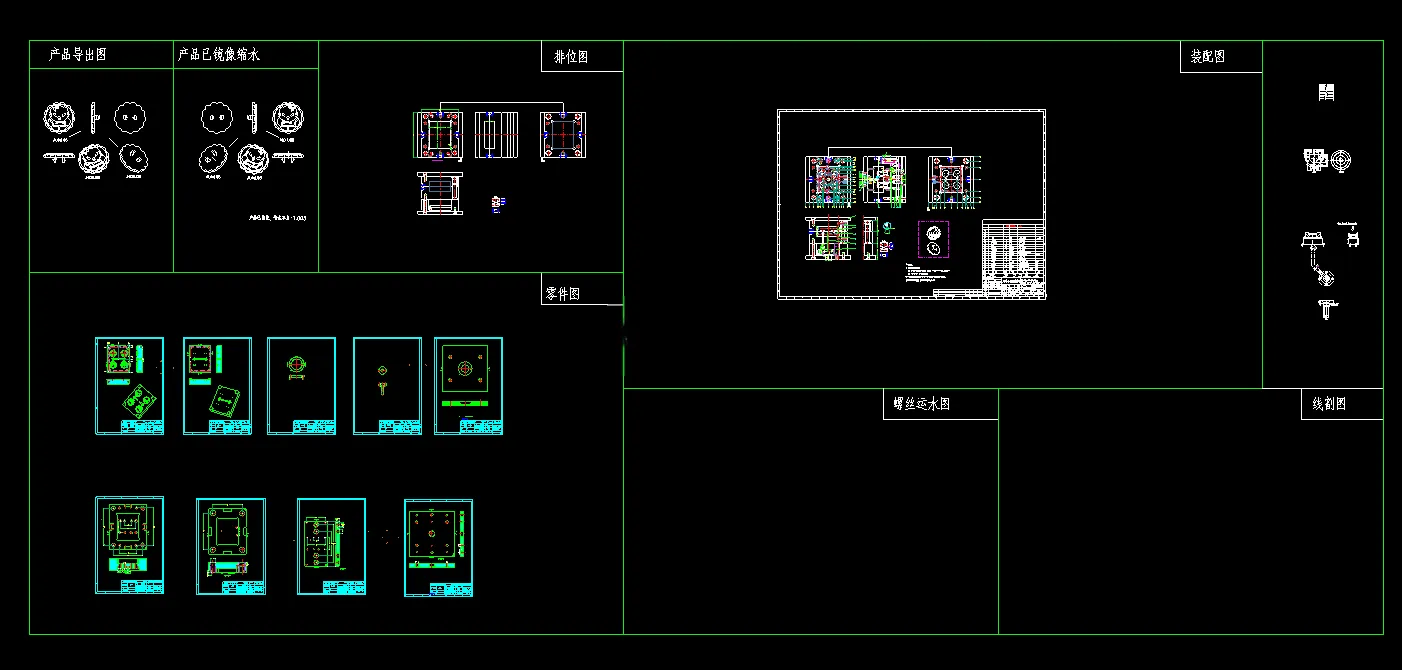

CAD版本图纸，共10张

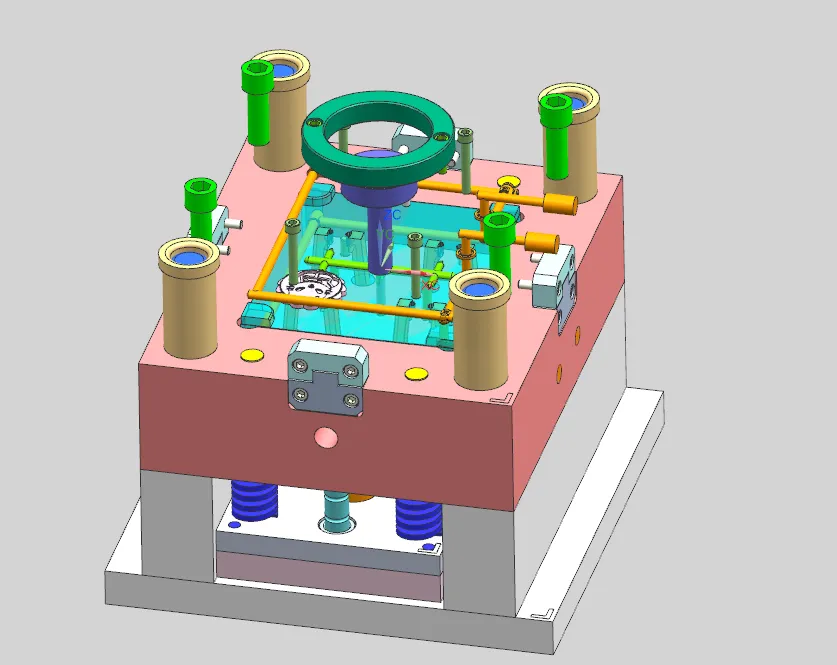

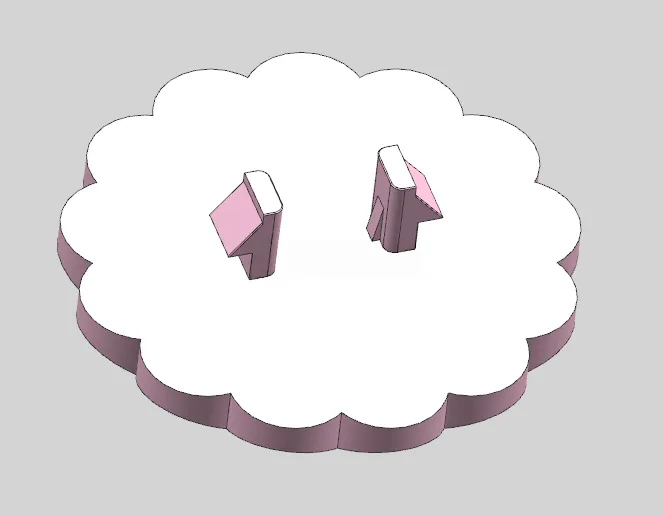

UG三维图一份

摘要

本文完成ABS+PC材质印盖注塑模具设计，塑件壁厚较为均匀，精度取IT7IT9，采用**一模四腔**三板模结构，分型面设于塑件最大轮廓处，选用潜伏式点浇口浇注系统，设置主流道、分流道与冷料井。成型零件采用镶拼式型腔型芯，按材料收缩率完成成型尺寸计算；塑件存在内部倒扣，设计5°斜顶机构实现内侧倒扣脱模；采用导柱导套加精定位销组件保障合模精度；选用推杆推出机构，设置U形循环冷却水路，在镶块、固定板及分流道末端开设排气槽。选用220×250标准模架，匹配住友SE30S注塑机，对注射量、锁模力、开模行程、装模尺寸逐项校核。增设锁模块用于模具运输防护，整套模具兼顾精度与百万级寿命要求，可实现塑件稳定批量生产。
