作品包括：

Word设计说明书1份

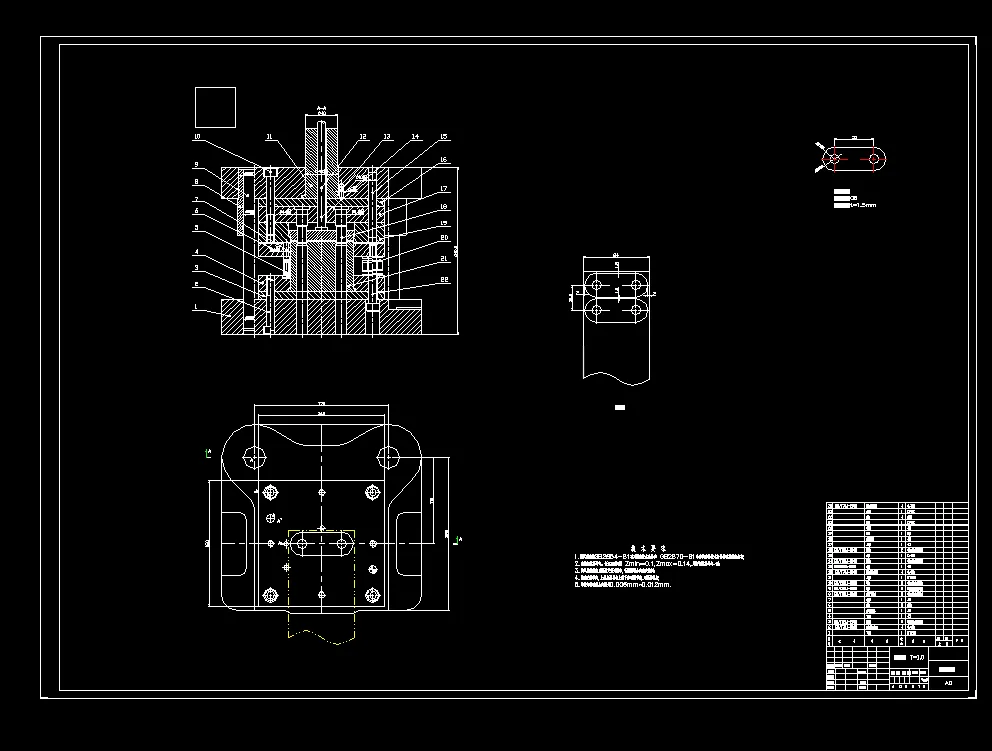

CAD版本图纸，共11张

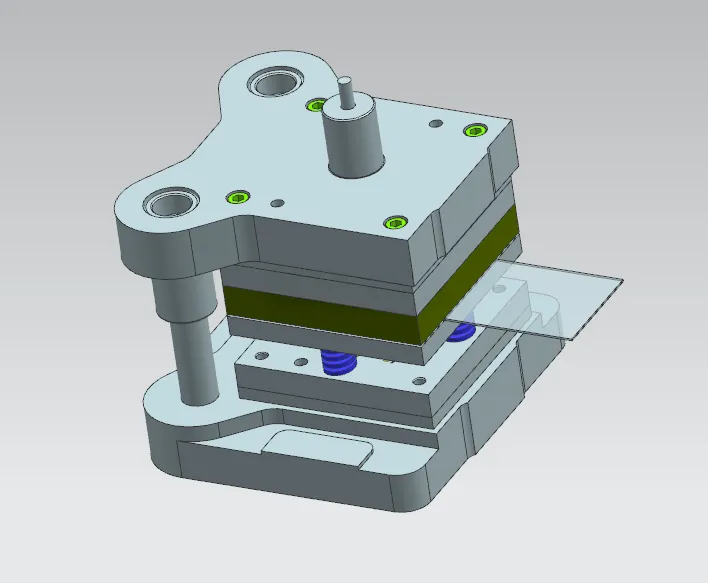

UG三维图一份

摘要

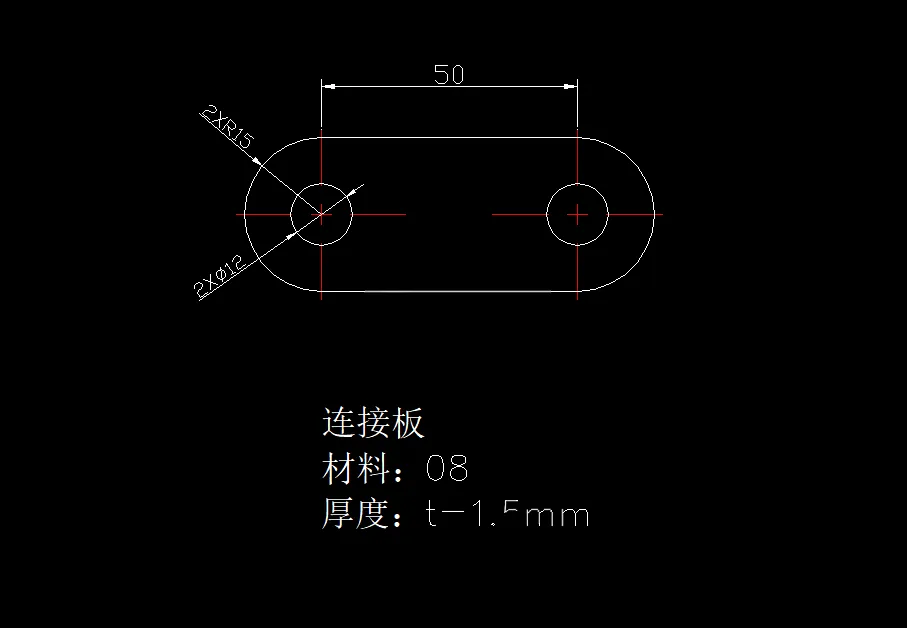

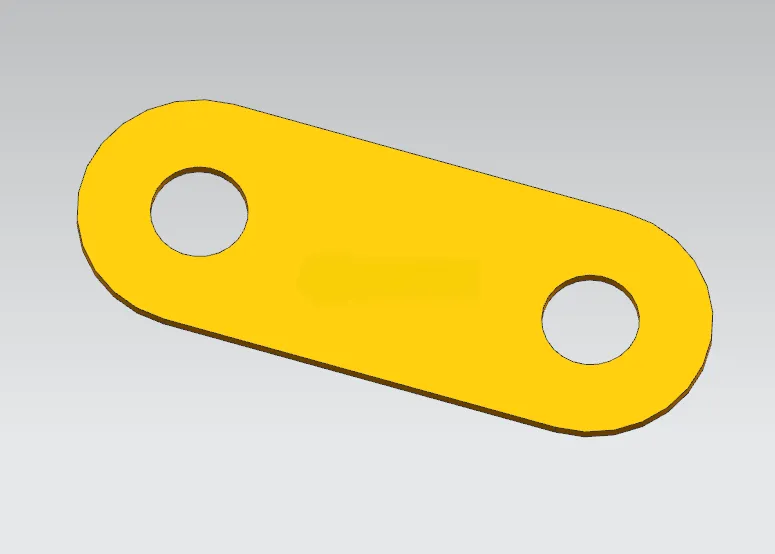

本文完成 08 钢连接板倒装式复合冲压模具设计，零件板厚 1.5mm，精度 IT14，需完成冲孔、落料工序。经工艺方案对比，选用复合模结构，采用有废料排样，确定搭边值、条料宽度与送料步距，核算材料利用率。计算冲裁力、卸料力、推件力，依据零件对称特性确定压力中心，选定 J2325 压力机，并对公称压力、滑块行程、闭合高度等参数完成校核。计算冲裁间隙与凸凹模刃口尺寸，选用后侧导柱标准模架；采用导料销导向、活动挡料销定距、弹性卸料与刚性推件结构，完成凸模、凹模、固定板、垫板等零部件设计与材料选型。制定模具装配、间隙调整及试冲调试流程。该复合模结构合理，可实现连接板大批量冲压生产，设计巩固了冲压模具理论与 CAD 绘图能力。
