作品包括：

Word设计说明书1份

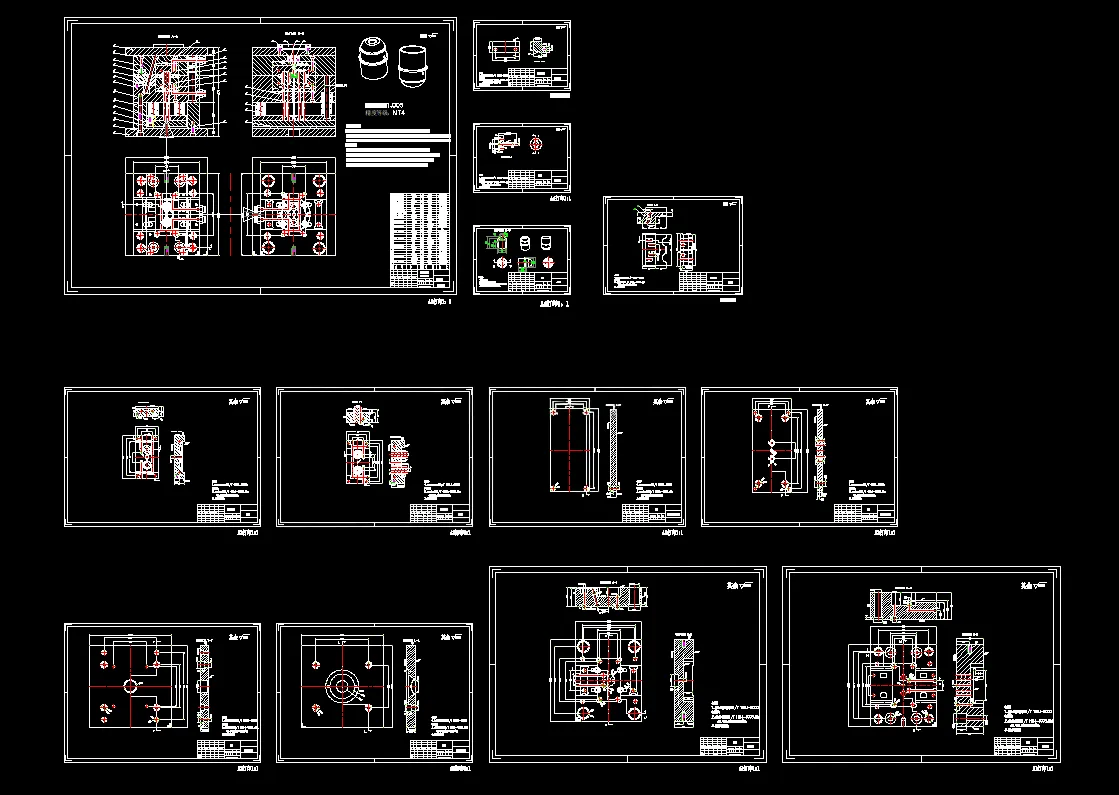

CAD版本图纸，共13张

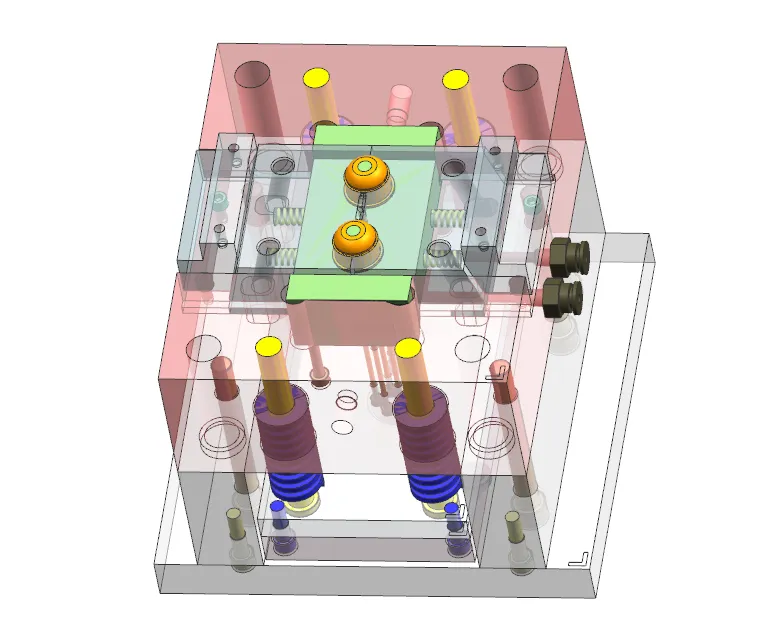

UG三维图一份

摘要

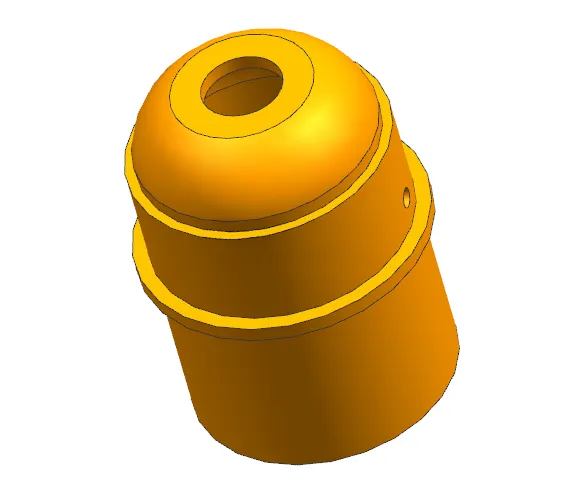

本文完成尼龙套筒 ABS 注射模具设计。先开展塑件结构分析，该件为小型壳体，侧壁存在侧孔，需要侧向抽芯，确定塑件精度、脱模斜度与壁厚，核算塑件质量体积，选用 XSZY125/90 注塑机，采用**一模两腔**布局。 合理选定分型面，完成浇注系统设计，确定主流道、分流道、侧浇口、冷料穴与排气方案；设计循环冷却水路，保障成型温度均匀。按 ABS 收缩率计算型腔、型芯成型尺寸，校核型腔侧壁与底板刚度强度。 采用圆推杆推出机构；针对侧孔设计斜导柱滑块侧向抽芯机构，完成抽芯距、斜导柱倾角、直径、长度计算，配置复位机构。对注塑机的开模行程、安装尺寸、注射量、锁模力、注射压力逐项校核，选用 CI2025A60B80C80 标准模架。最后分析模具设计的经济性与环保性。整套模具可实现该套筒批量注塑生产，设计过程巩固了注塑模具整套设计流程与 UG、CAD 软件应用能力。
