作品包括：

Word设计说明书1份

开题报告一份

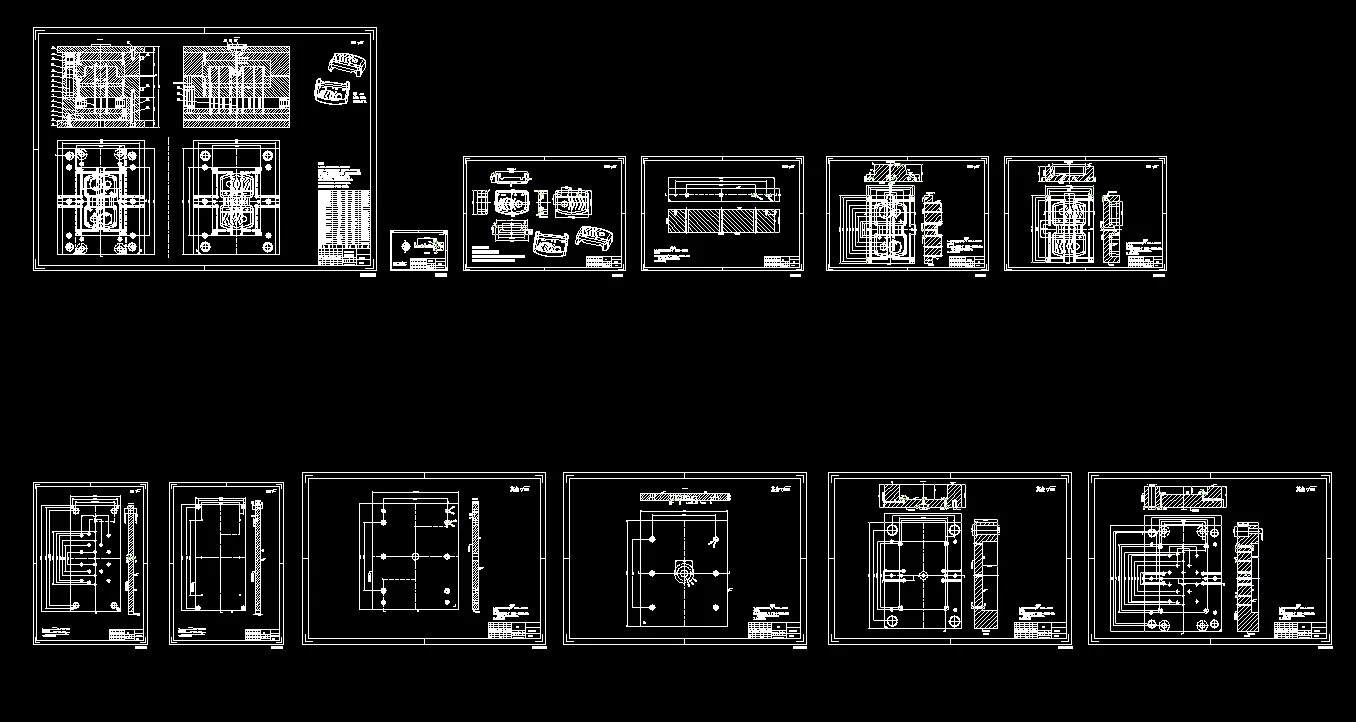

CAD版本图纸，共12张

UG三维图一份

摘要

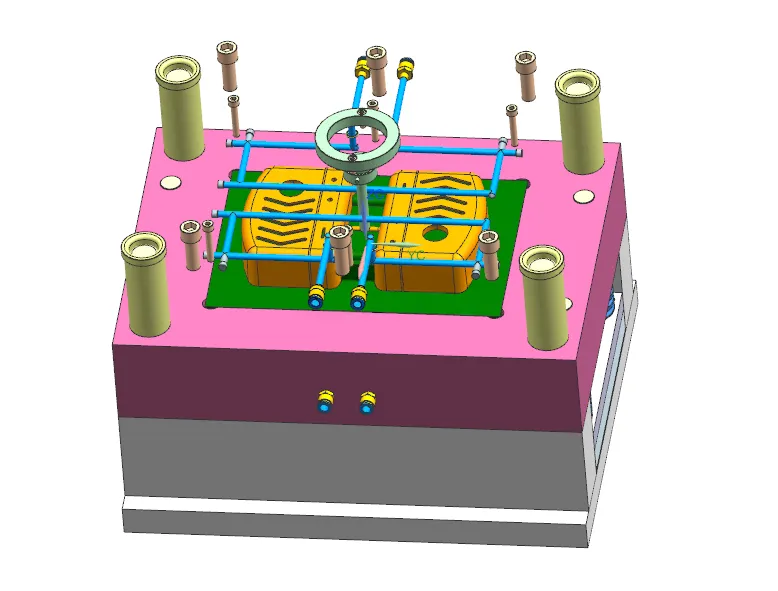

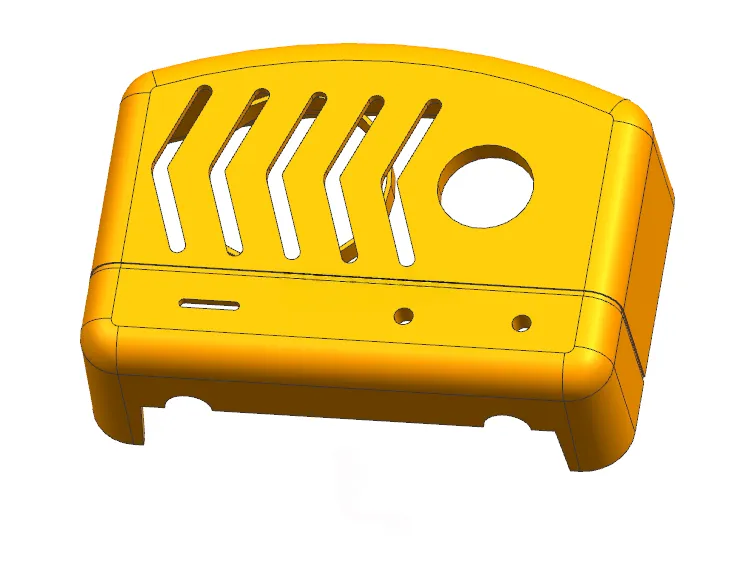

本文完成 ABS 材质音响外壳注塑模具设计，塑件属于中等尺寸壳体件，精度 MT4MT5，采用一模两腔布局，借助 UG 完成三维建模分模，CAD 绘制装配及零件图纸，选用 XSZY500/350 卧式注塑机。 分型面选取塑件底部最大轮廓面；浇注系统采用圆锥形主流道、圆形分流道、矩形侧浇口，配置 Z 型拉料杆与冷料穴，依靠分型面间隙实现排气。依据 ABS 收缩率 0.5% 计算型腔、型芯成型尺寸，型腔型芯采用镶嵌组合式结构，并完成强度刚度校核。采用多根圆推杆推出机构，搭配复位杆弹簧实现推出机构复位；动定模均布置环绕式冷却水道，保证塑件均匀冷却。选用 C 型两板标准模架，对注塑机注射量、锁模力、开模行程、闭合高度、顶出参数逐项校核。整套模具结构简单可靠、维修便捷，能够满足音响外壳大批量注塑生产，完整实践注塑模具整套设计流程。
