作品包括：

Word设计说明书1份

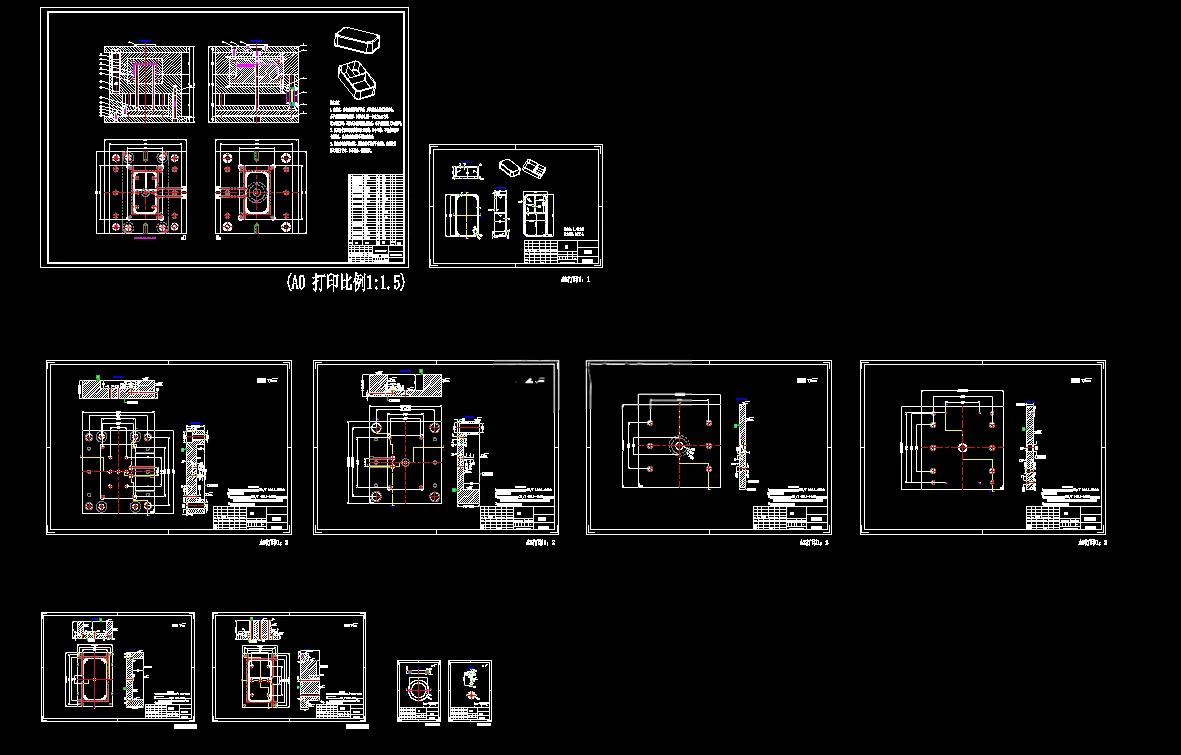

CAD版本图纸，共12张

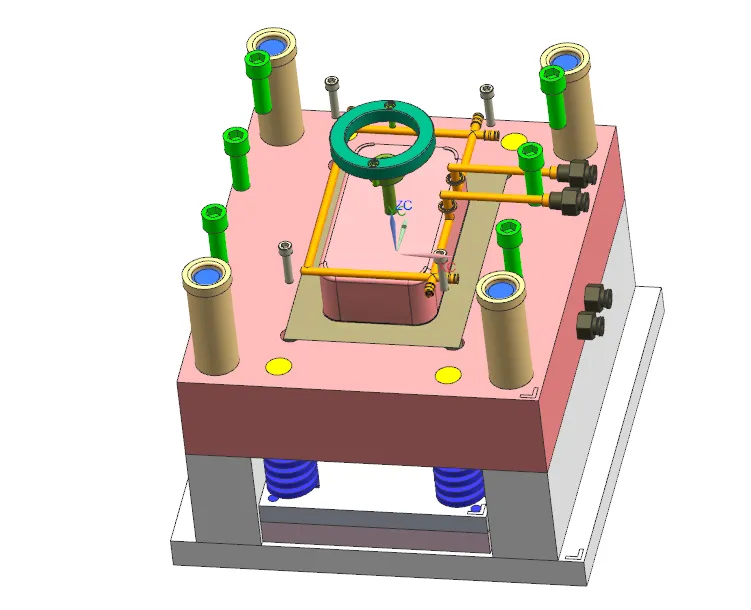

UG三维图一份

摘要

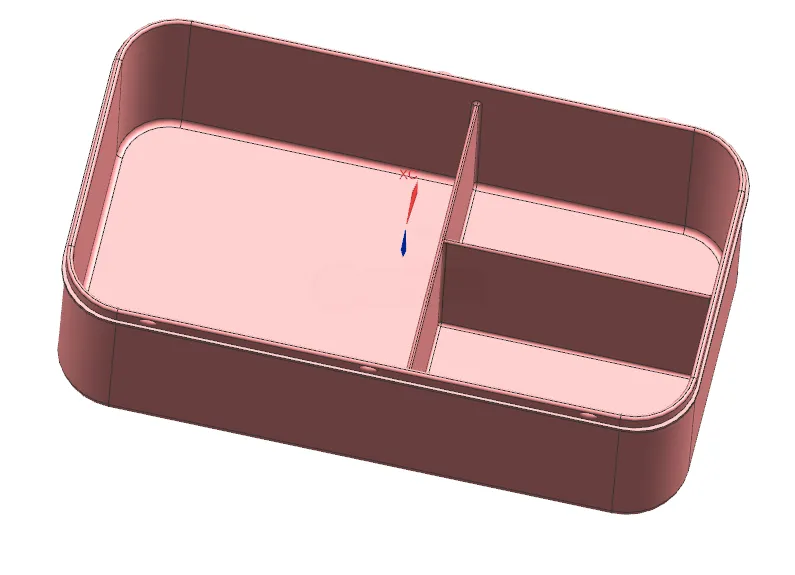

本文完成 PP 材质分格饭盒注塑模具设计。塑件为长方形分格饭盒，壁厚较为均匀，精度 MT4MT5，采用**一模一腔**布局，通过 UG、CAD 完成三维建模与工程图纸绘制，选定 XSZY500/350 注塑机。 将分型面设置在塑件最大底面轮廓处；浇注系统选用直浇口，设计圆锥形主流道，无分流道与拉料杆；依靠分型面与推杆间隙实现排气。依据 PP 平均收缩率 1.8% 计算型腔、型芯成型尺寸，型腔型芯采用整体镶嵌式结构，完成型腔侧壁与底板的强度刚度校核。采用 7 根圆推杆组成推出机构；设计矩形环绕式冷却水道，保障塑件均匀冷却。选用 CI3540A110B90C110 国标 C 型两板标准模架，对注塑机的闭合高度、开模行程、注射量、锁模力、顶出机构逐项校核。整套模具结构简单、维修方便，可实现饭盒批量注塑生产，完整实践注塑模具全套设计流程。
