作品包括：

Word设计说明书1份

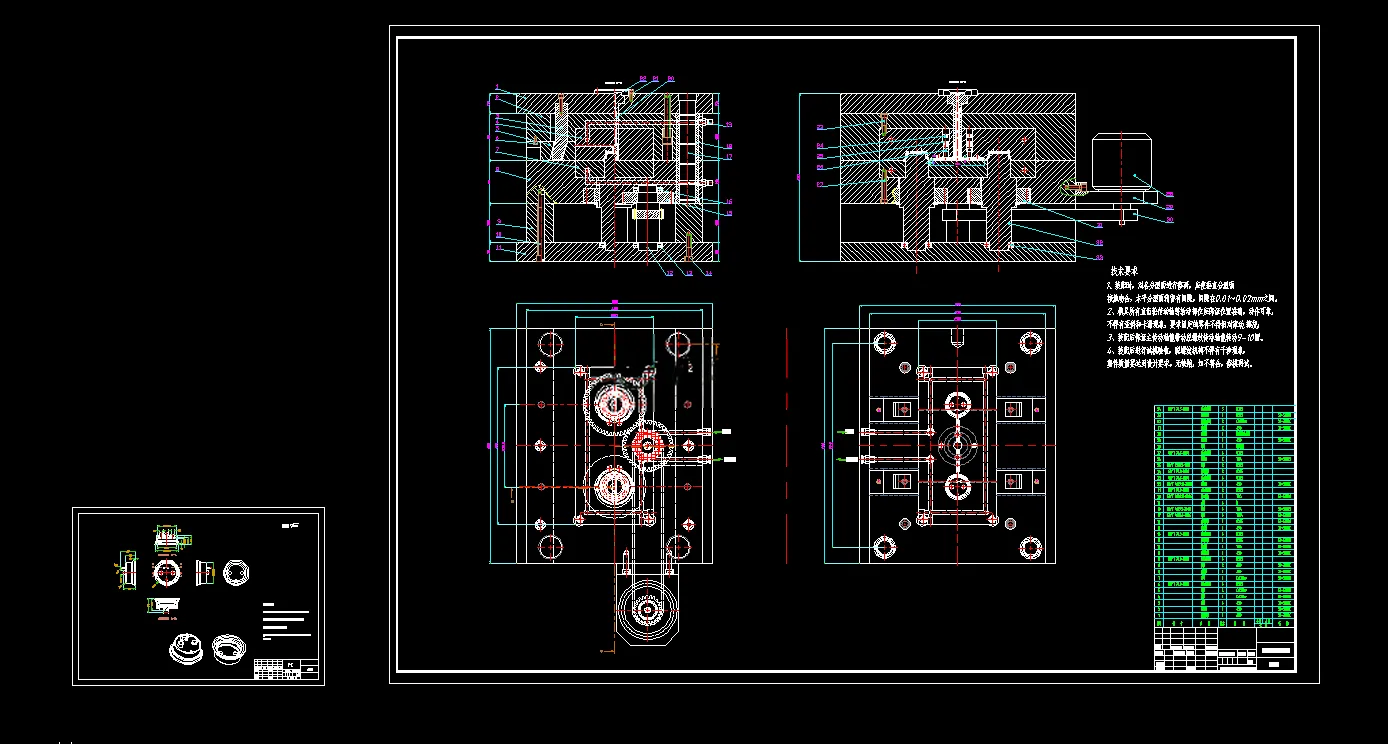

CAD版本图纸，共17张

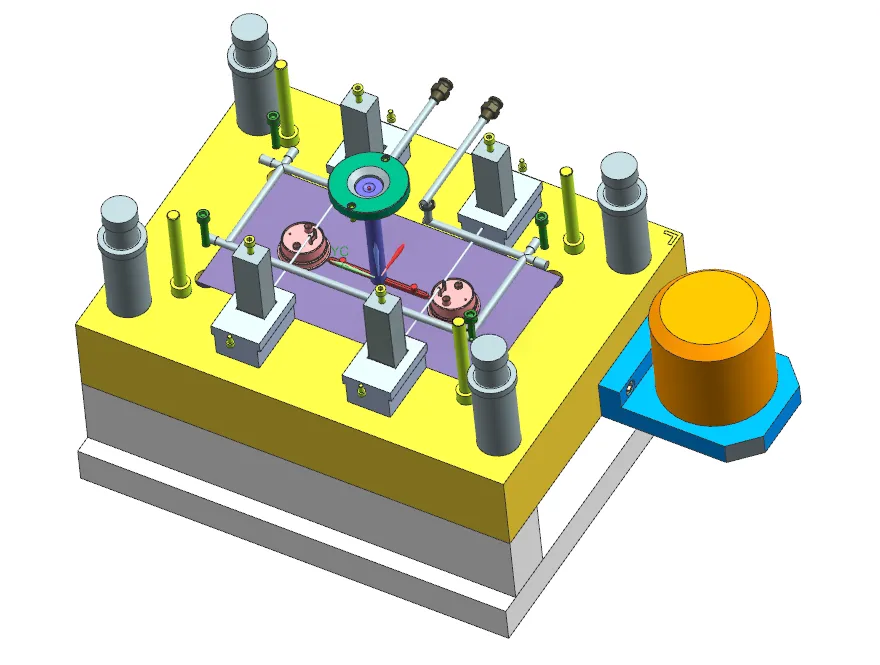

UG三维图一份

摘要

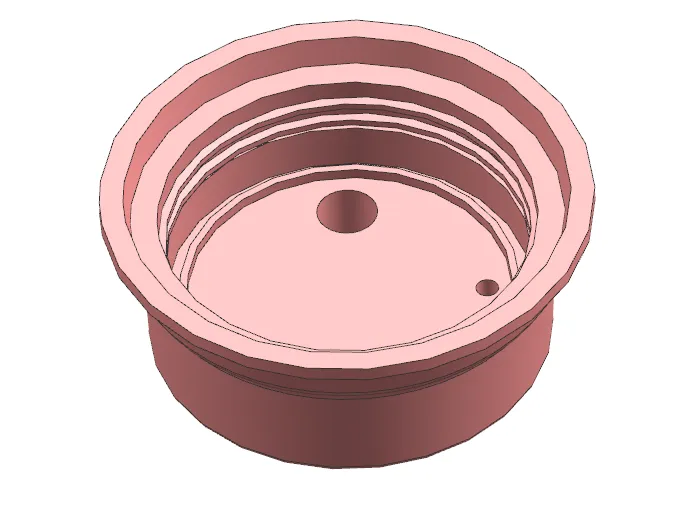

本文完成水瓶盖注塑模具设计，使用 UG、CAD 完成塑件与模具三维建模及工程图纸绘制。塑件材料选用 HDPE，外形最大尺寸 65mm×53mm×39mm，壁厚 1.121.59mm，精度 MT4、MT5 级，塑件带有内螺纹与侧向倒扣结构，采用**一模两腔**两板模布局，选定 XSZY500/350 注塑机。分型面设置在塑件最大轮廓处，浇注系统设计圆锥主流道、梯形分流道与侧浇口，搭配冷料穴及弹料针。成型零件采用整体镶嵌式型腔、型芯，结合 PE 收缩率完成成型尺寸、型腔壁厚的计算校核。针对内螺纹采用液压马达齿轮自动脱螺纹机构，侧向倒扣设计滑块抽芯机构，采用矩形环绕式水冷冷却系统，依靠分型面间隙实现排气。选用国标 GCI 标准模架，完成顶出、安装高度、注射量、锁模力等参数校核，整套模具可实现塑件自动化大批量注塑生产。
