作品包括：

Word设计说明书1份

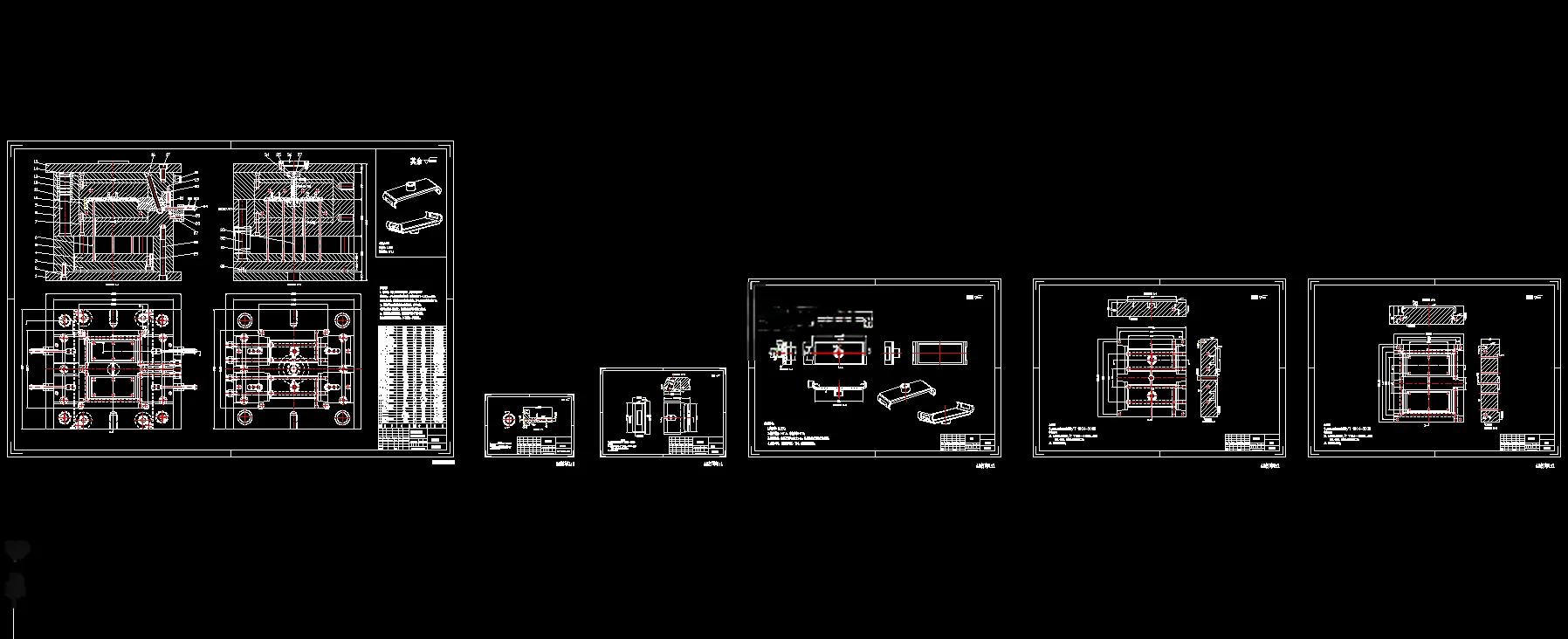

CAD版本图纸，共12张

UG三维图一份

摘要

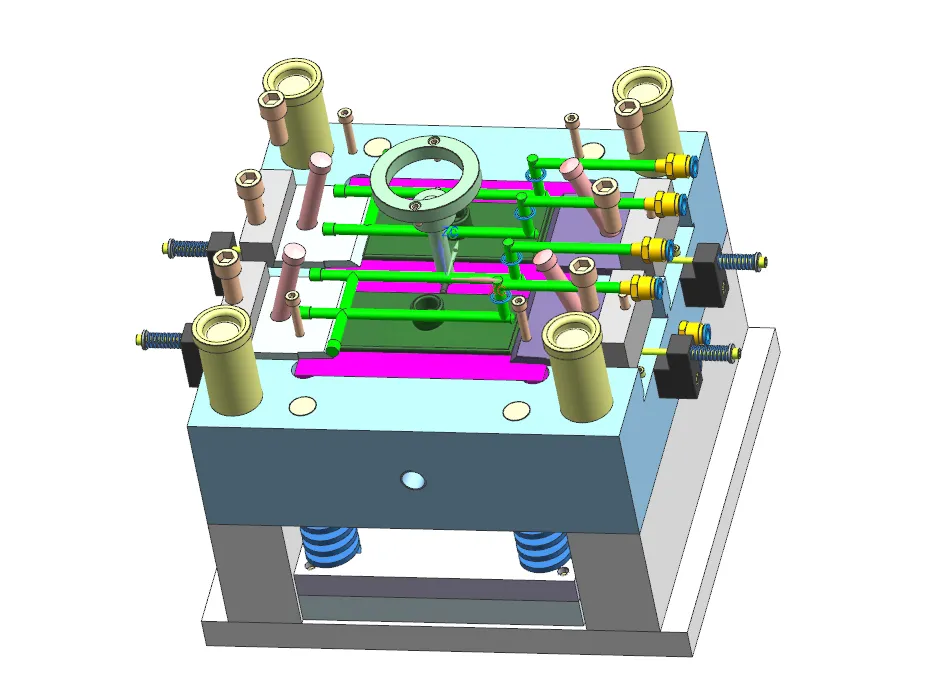

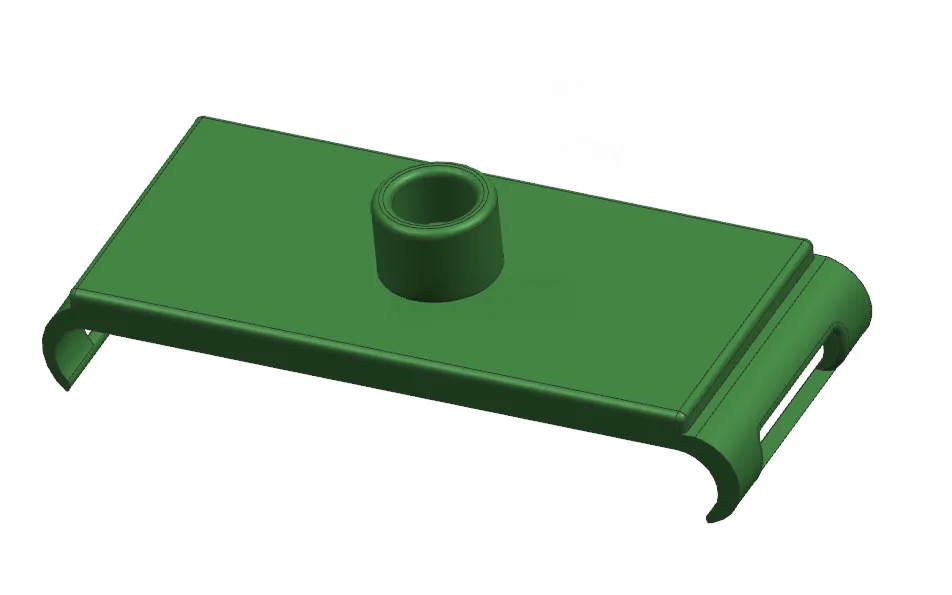

本课题完成 ABS 材质手机支架注塑模具设计，塑件外形尺寸 180.89mm×75mm×50mm，精度 MT4MT5，侧面存在侧孔倒扣，需侧向抽芯，采用 UG 完成三维建模，CAD 绘制二维工程图纸。 模具采用**一模两腔**对称排布，分型面设置在塑件最大轮廓平面；浇注系统设计主流道、圆形截面分流道、侧浇口，搭配 Z 形拉料杆与冷料穴，依靠分型面及推杆间隙实现排气；成型零件选用镶嵌式型腔、型芯，依据 ABS 收缩率完成成型尺寸、型腔侧壁与底板强度校核；设计直径 10mm 冷却水路，保障冷却均匀。针对塑件侧孔设计斜导柱滑块侧抽芯机构，完成抽芯距、斜导柱倾角与直径等参数计算；顶出机构采用多根圆推杆顶出，配置复位杆实现复位。 选用 XSZY500/300 注塑机，对注射量、锁模力、开模行程、安装尺寸、注射压力逐项校核，选用 CI4040 标准模架，阐述模具完整工作原理。同时对模具开展经济性、环保性分析。整套模具结构合理，能够满足手机支架塑件批量注塑生产要求。
