作品包括：

Word设计说明书1份

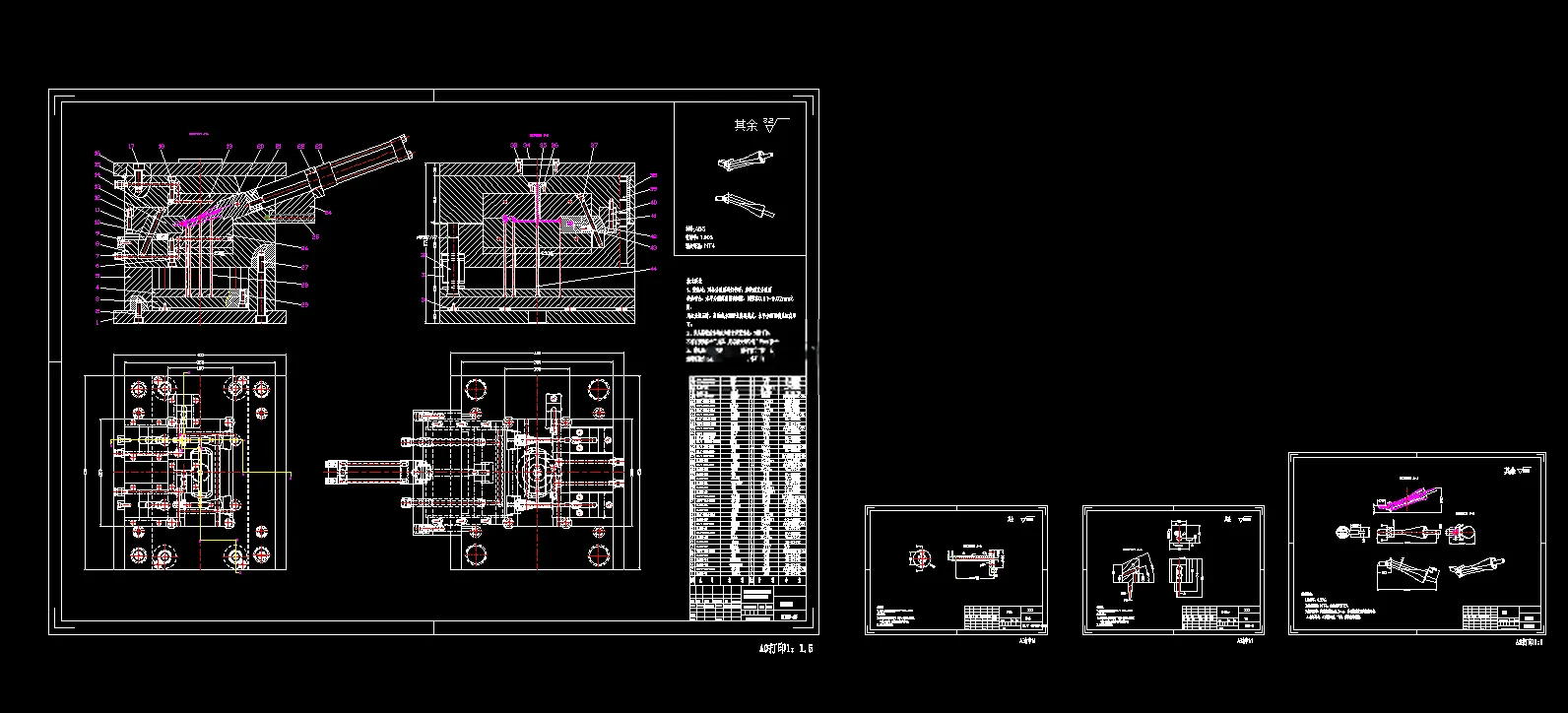

CAD版本图纸，共12张

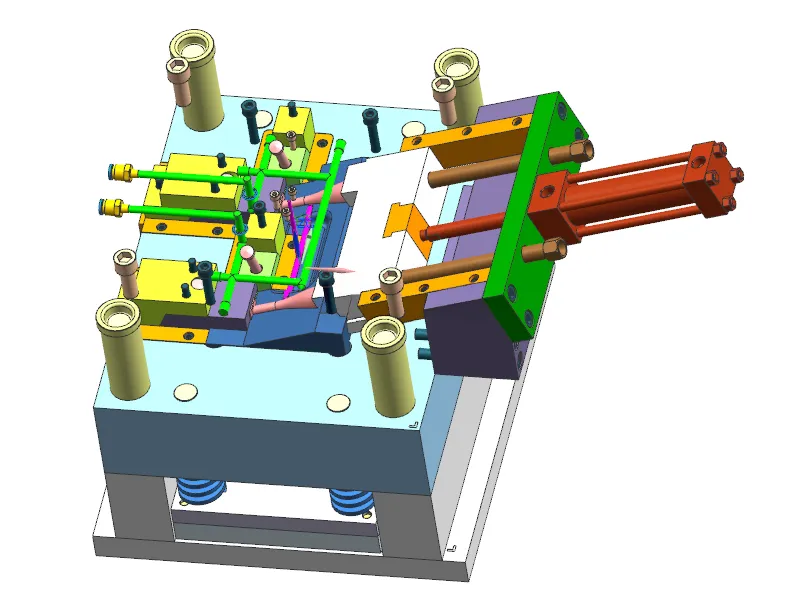

UG三维图一份

模流分析一份

数控编程文件一份

摘要

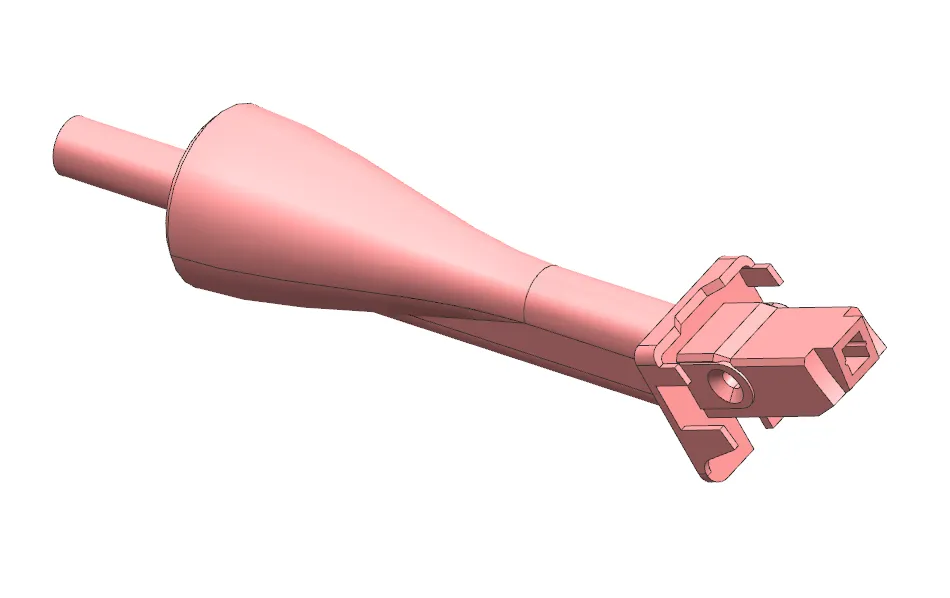

本设计对象为ABS材质汽车转向灯手柄本体，塑件结构不规则，平均壁厚2.37mm。模具采用一模两腔布局，分型面设于塑件最大轮廓底面；选用侧浇口浇注系统，配置Z形拉料杆冷料穴，依靠分型面间隙自然排气。成型零件采用镶嵌式型腔型芯，设置斜导柱滑块侧向抽芯机构；采用推杆顶出、复位杆弹簧复位，布置环绕式循环冷却水道。选用龙记CI型标准模架，匹配XSZY500/350注塑机并完成各项参数校核。借助Moldflow开展模流仿真验证成型方案，使用UG完成型腔数控编程仿真，绘制全套模具图纸，该模具可实现手柄本体的批量注塑生产。
