作品包括：

Word设计说明书1份

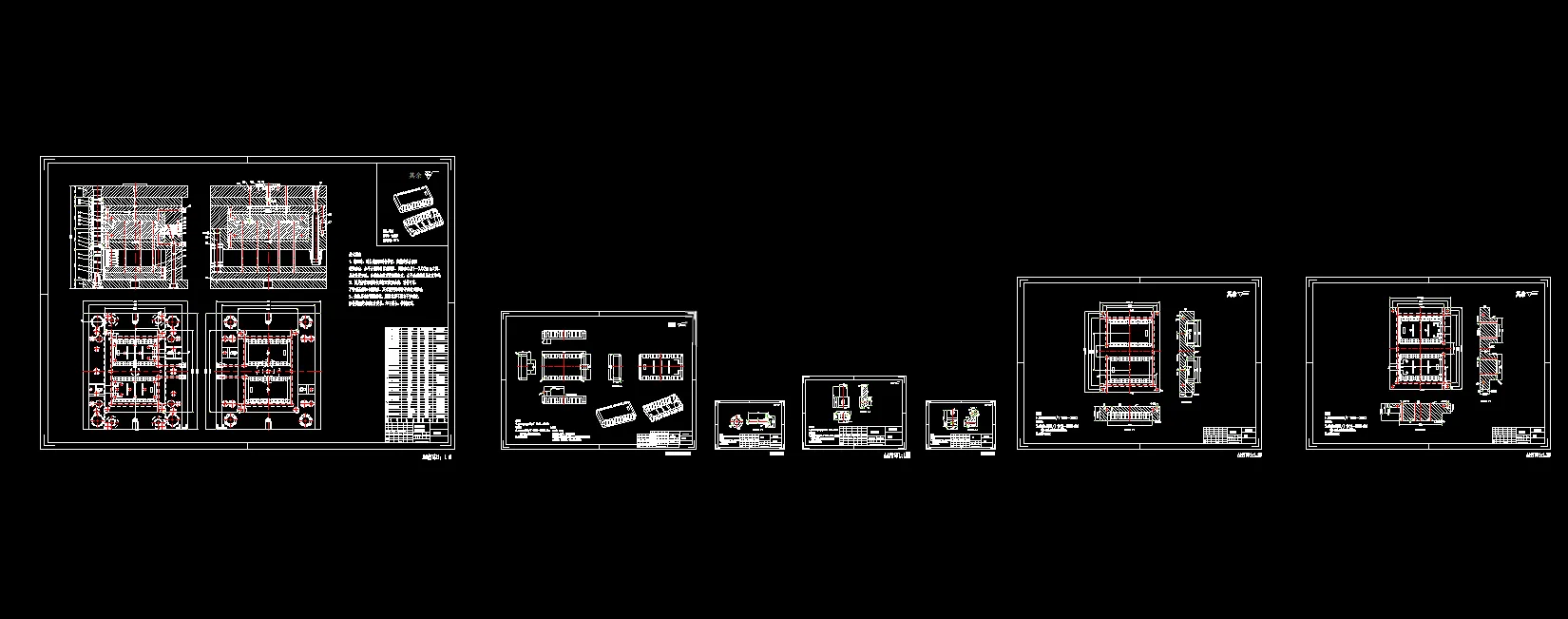

CAD版本图纸，共14张

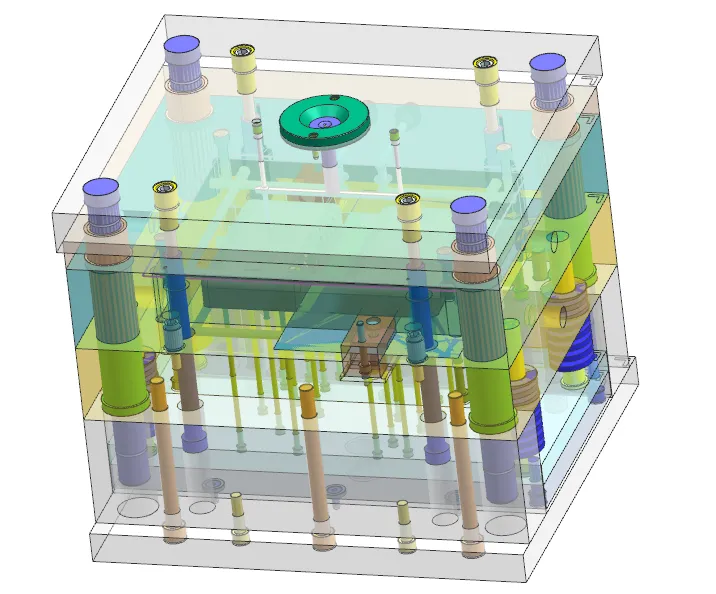

UG三维图一份

摘要

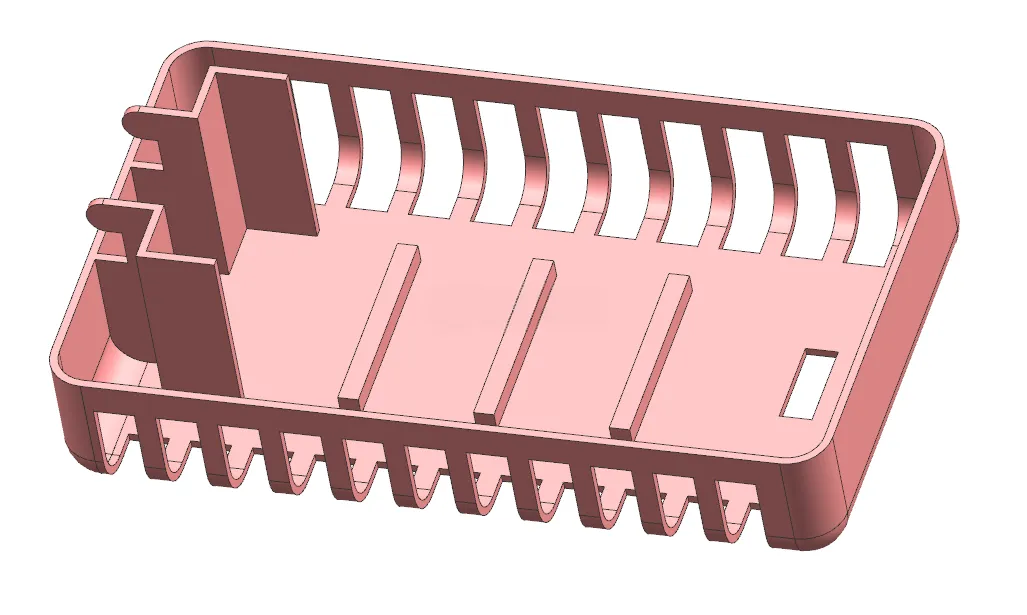

本设计针对ABS材质冰箱感温盒开展注塑模具设计，塑件为矩形壳体，带有通孔、扣位与加强筋，精度MT4MT5。模具采用一模两腔布局，分型面设于塑件最大轮廓底面；浇注系统选用点浇口，搭配锥形拉料杆与冷料穴。针对侧向扣位采用斜导柱滑块侧向抽芯机构；成型零件采用整体镶嵌式型腔、型芯，依据ABS收缩率完成成型尺寸、型腔壁厚强度校核；采用多根推杆实现塑件推出，依靠分型面、零件间隙自然排气，设计循环冷却水道。选用XSZY500/350注塑机，完成锁模力、注射量、开模行程等参数校核，借助UG、CAD完成三维建模与全套图纸绘制，模具可实现该塑件批量生产。
