作品包括：

Word设计说明书1份

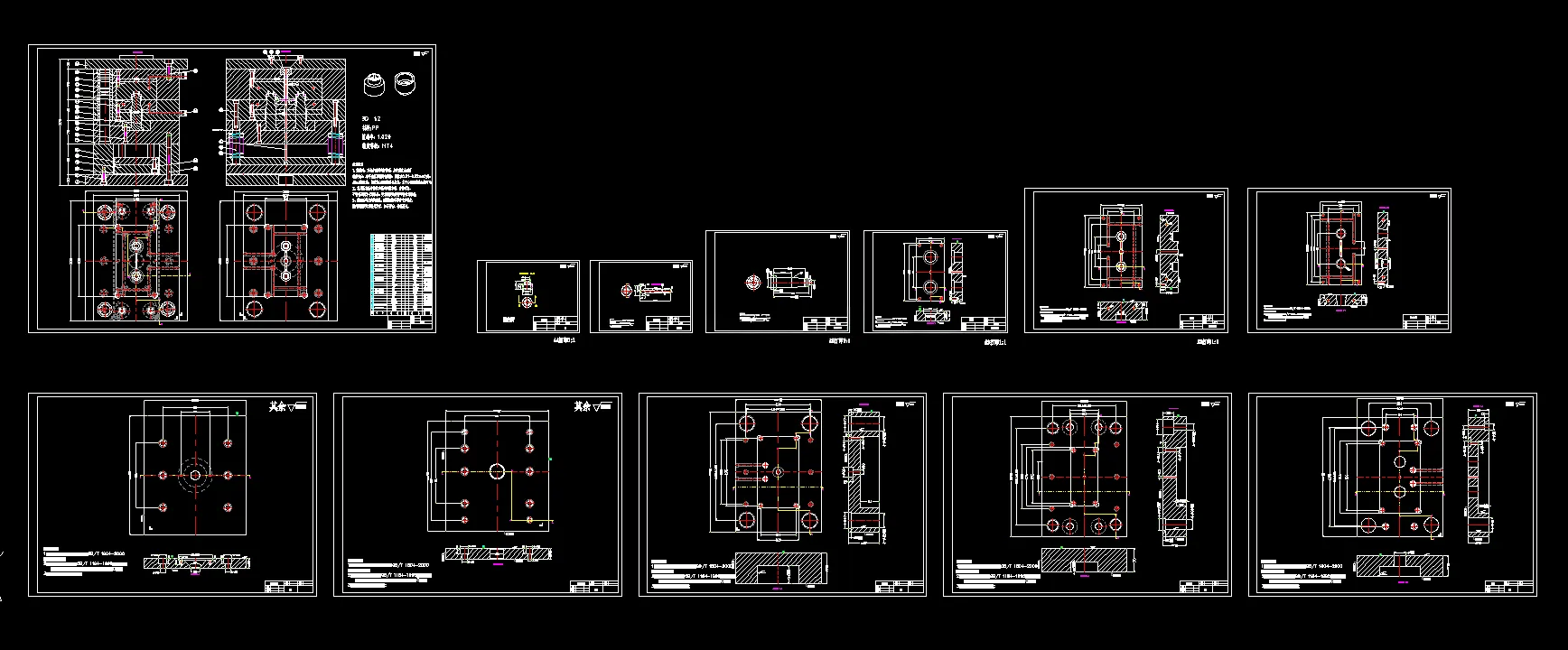

CAD版本图纸，共12张

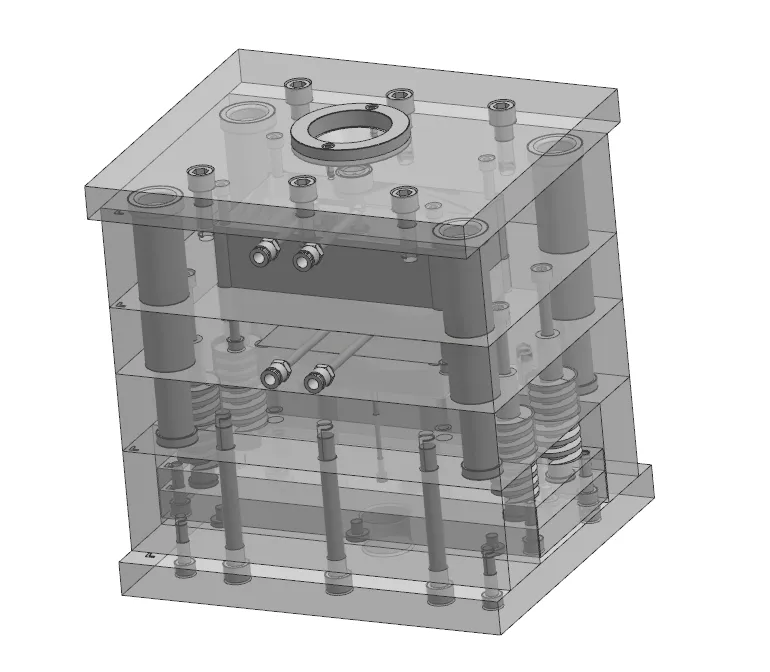

UG三维图一份

摘要

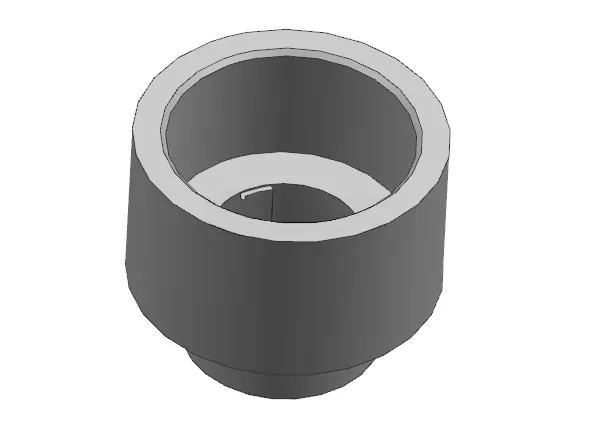

本设计对象为PP材质塑料套，塑件为回转壳体，壁厚均匀，采用UG完成三维建模，选用普通成型精度。模具采用一模两腔单分型面布局，分型面设置在塑件最大轮廓处，保证开模后塑件留在动模。 浇注系统选用侧浇口，配置圆形分流道、Z型拉料杆与冷料穴，依靠分型面、零件配合间隙实现排气；成型零件采用分体式型腔、型芯，依据PP收缩率完成型腔、型芯工作尺寸计算；冷却系统采用型腔、型芯分别布置环形循环水道；脱模选用推板顶出机构，搭配导柱导套实现合模导向。选用AI型标准龙记模架，匹配HTF110XA卧式注塑机，对注射量、锁模力、安装厚度、开模行程完成参数校核。借助UG、CAD完成三维模型、装配图与零件图绘制，整套模具结构简单，可实现塑料套批量注塑生产。
