作品包括：

Word设计说明书1份

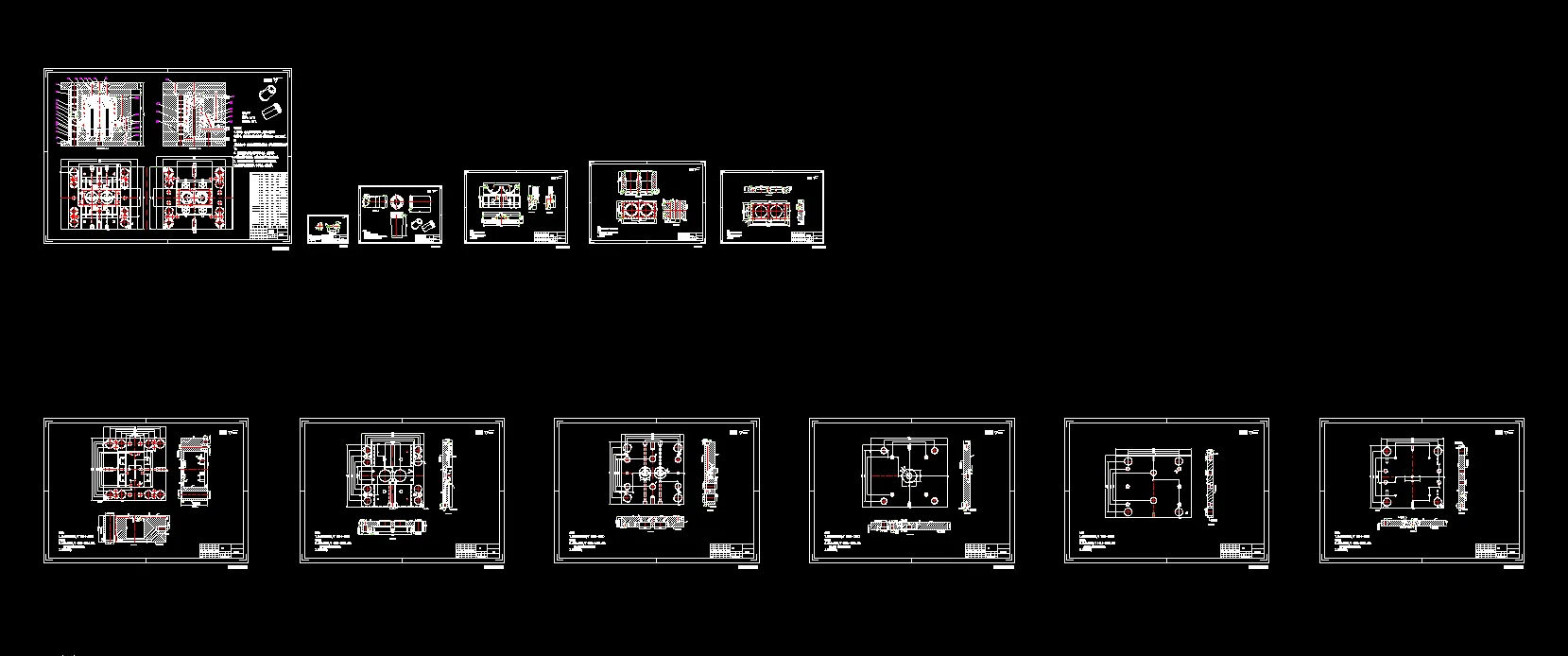

CAD版本图纸，共12张

UG三维图一份

摘要

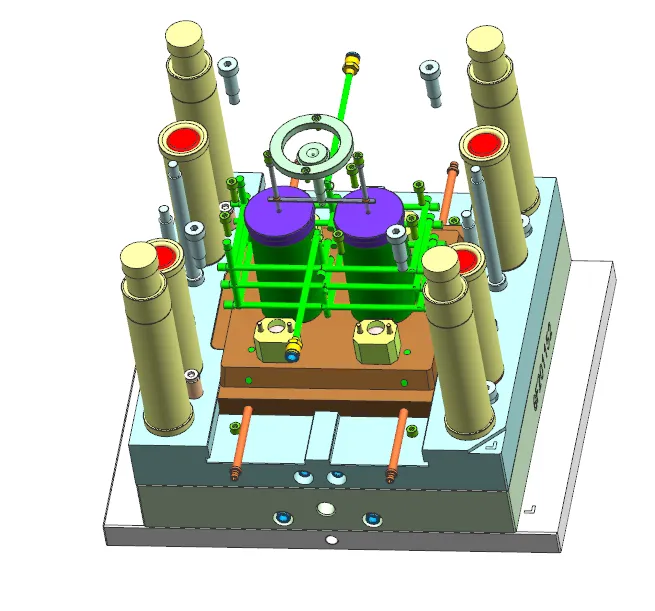

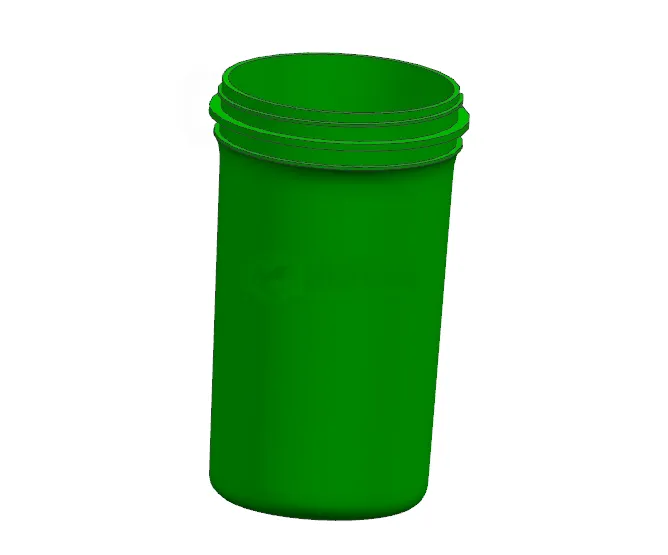

本设计对象为PP材质水杯，属于圆筒类壳体塑件，精度等级MT4，使用UG完成三维建模。模具采用一模两腔布局，分型面设置在塑件最大轮廓处，设置滑块结构处理螺纹部位。 浇注系统选用点浇口，配置主流道、分流道、冷料穴与Z型拉料杆；成型零件采用组合镶嵌式型腔、型芯，结合PP材料收缩率完成型芯、型腔工作尺寸计算；依靠分型面、滑块与推杆间隙实现自然排气；脱模机构采用推板顶出，保证圆筒塑件平稳脱出；型芯、型腔分别布置循环冷却水道，控制模具温度。选用非标两板式模架，匹配XSZY1000/450卧式注塑机，完成注射量、锁模力、安装高度、开模行程校核。完成三维模型与二维装配图绘制，同时给出模具生产前、使用中、停机后的保养与维修规范，整套模具可实现水杯大批量注塑生产。
