作品包括：

Word设计说明书1份

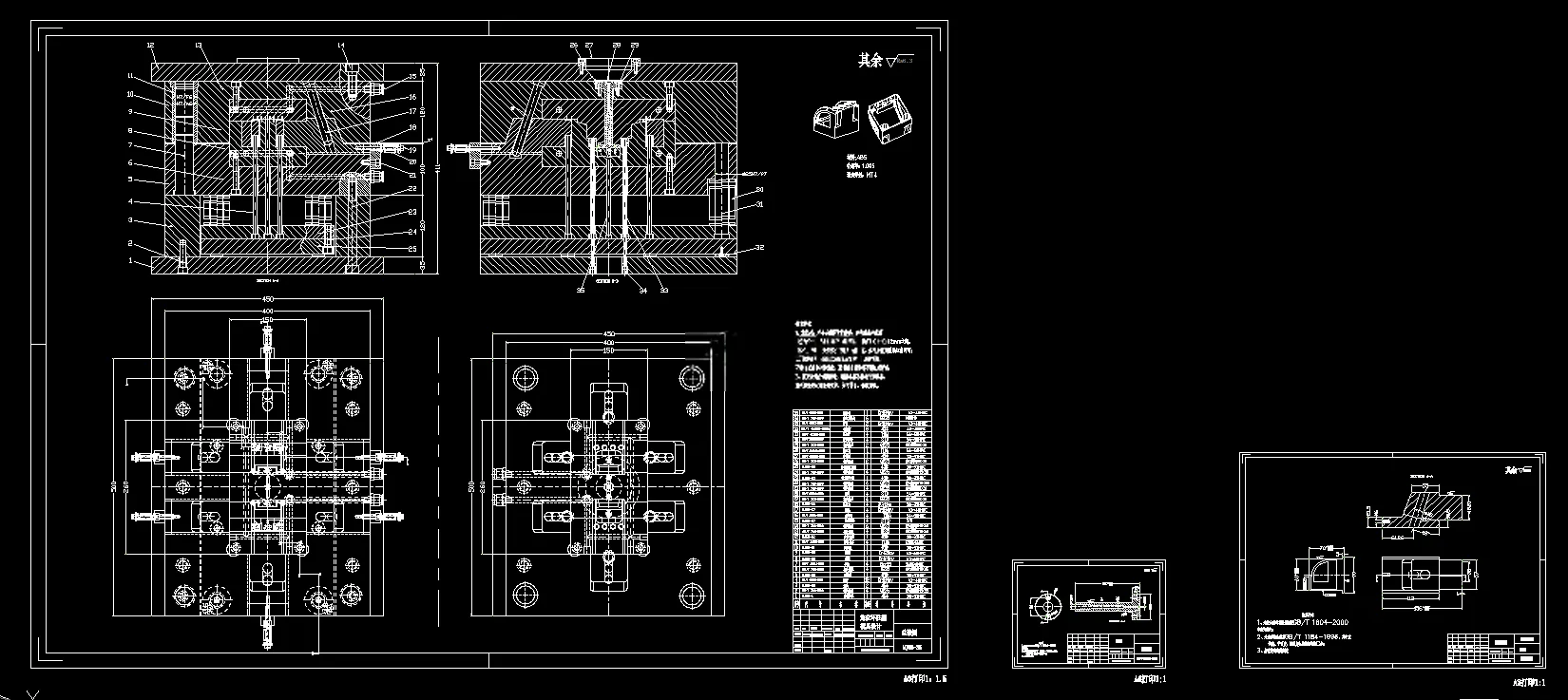

CAD版本图纸，共12张

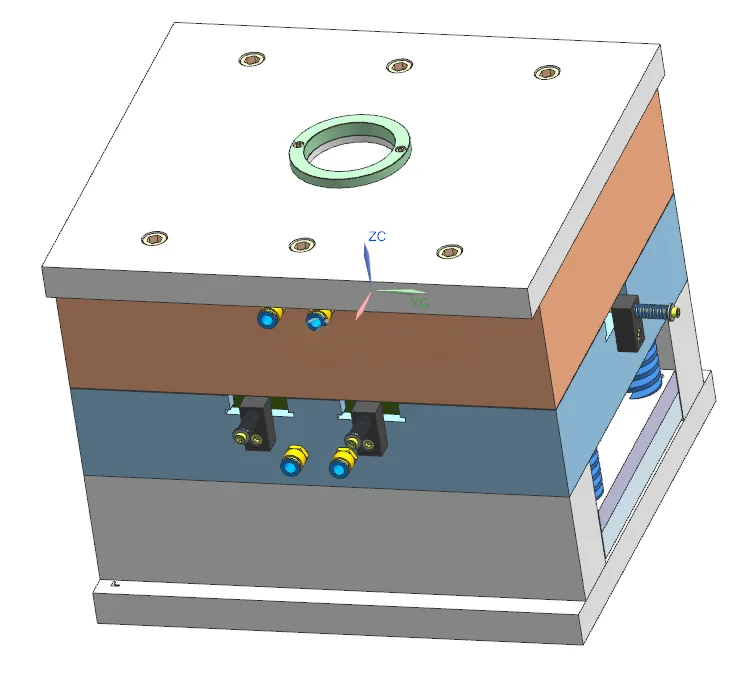

UG三维图一份

摘要

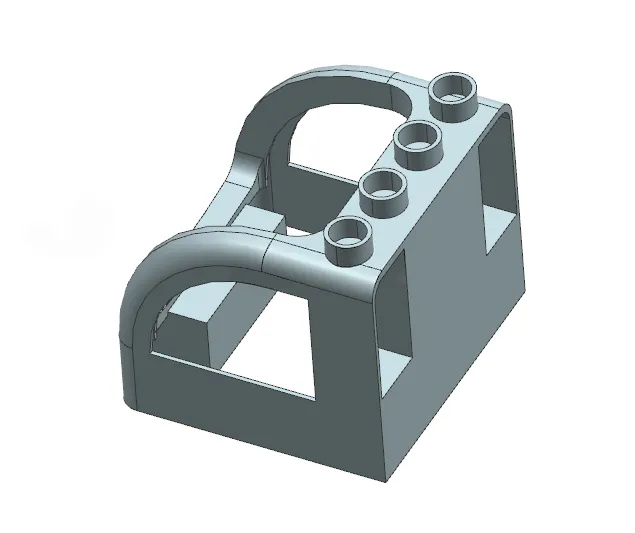

本课题完成乐高玩具卡车车厢ABS材质注塑模具设计，塑件外形尺寸64mm×62mm×59mm，壁厚0.912.11mm，精度MT4，侧面存在扣位侧孔，需侧向抽芯，采用UG完成三维建模，CAD绘制二维工程图。 模具选用一模两腔对称排布，分型面设在塑件最大底面轮廓处；浇注系统采用侧浇口，搭配Z形拉料杆与冷料穴；成型零件选用整体镶嵌式型腔、型芯，依据ABS收缩率完成成型尺寸、型腔壁厚与底板强度校核，依靠分型面间隙实现排气。针对塑件侧孔设计斜导柱滑块侧抽芯机构，计算抽芯距、抽芯力；脱模机构采用5根推杆顶出；设置冷却系统。选定XSZY500/350注塑机，对注射量、锁模力、开模行程等参数逐项校核。借助Moldflow开展模流分析，分析浇口位置、熔接痕、气穴与翘曲变形，优化成型方案。整套模具结构简单易维护，可满足该玩具塑件批量注塑生产要求。
