作品包括：

Word设计说明书1份

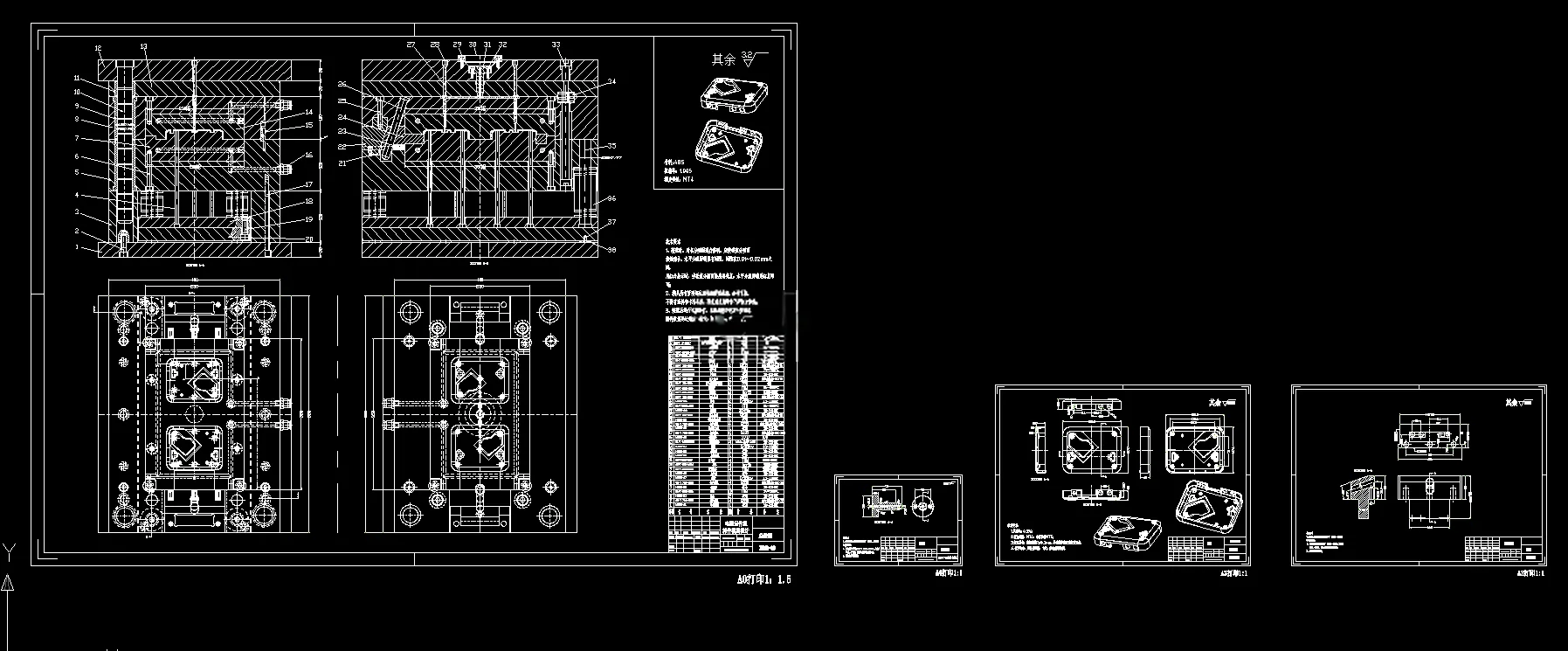

CAD版本图纸，共13张

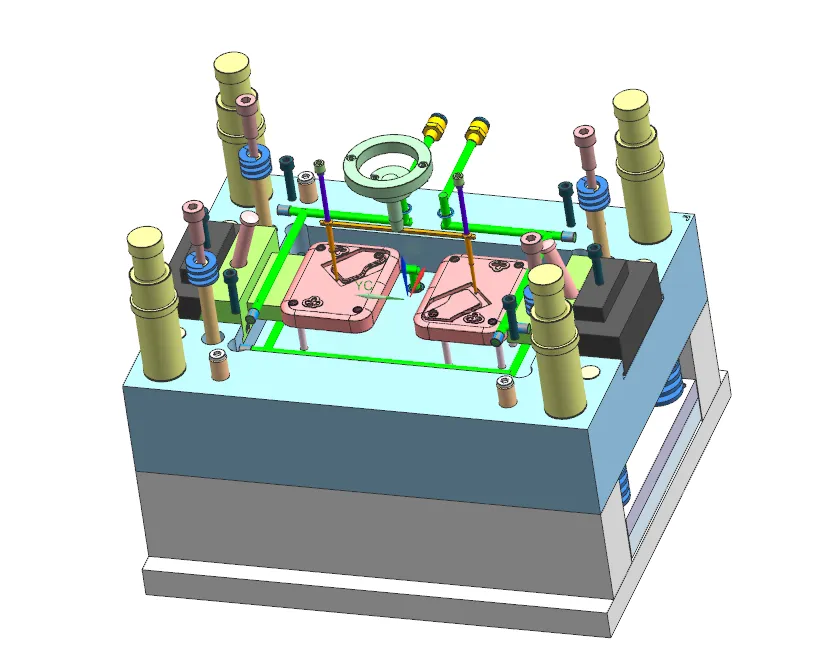

UG三维图一份

摘要

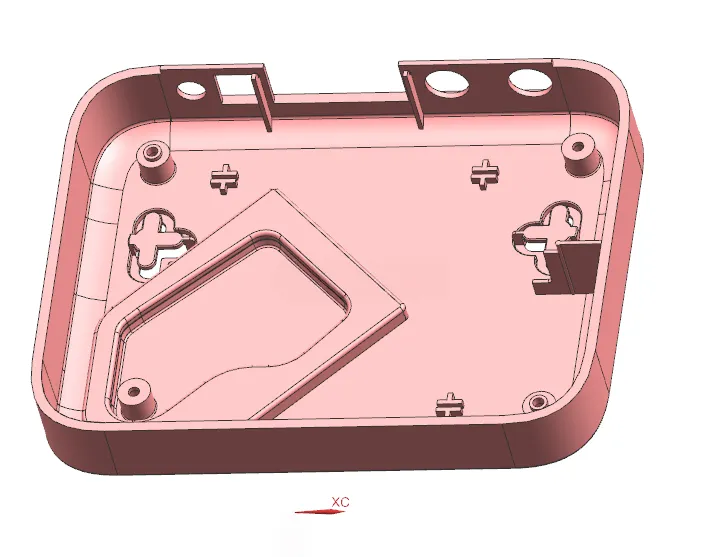

本文完成电脑元件塑料件注塑模具设计，采用 UG 完成三维建模，CAD 绘制工程图纸，借助 Moldflow 开展模流仿真分析。塑件壳体外形尺寸 135.6mm×107.6mm×24.63mm，壁厚 1.71mm，选用 ABS 材料，精度分别取 MT4、MT5 级，塑件侧面存在侧孔，需侧向抽芯脱模，采用**一模两腔**布局，选定 XSZY500/350 注塑机。 分型面设置在塑件底部最大轮廓位置，浇注系统设计圆锥形主流道、梯形分流道与点浇口，搭配冷料穴与 Z 字形拉料杆；成型零件采用整体式型腔、型芯，依据 ABS0.5% 平均收缩率完成成型尺寸计算。针对侧孔设计斜导柱滑块侧向抽芯机构，计算抽芯距、斜导柱倾角与直径，采用 6 根推杆实现塑件顶出，依靠分型面及装配间隙完成排气，设计模具冷却调温系统。完成注射量、锁模力、模架相关参数校核后，通过 Moldflow 进行网格处理、浇口优选，对填充、熔接痕、气穴、冷却、翘曲变形开展仿真分析，整套模具可实现该塑件的批量注塑生产。
