作品包括：

Word设计说明书1份

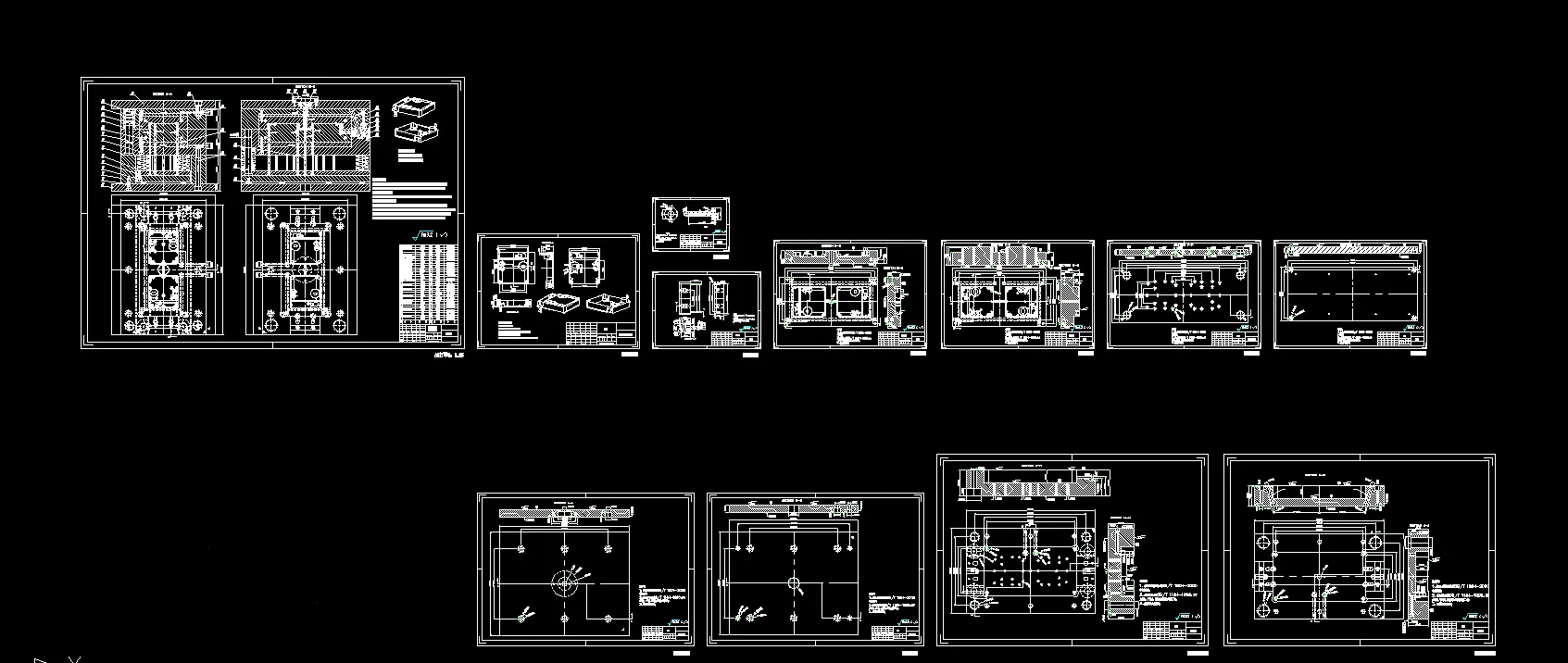

CAD版本图纸，共12张

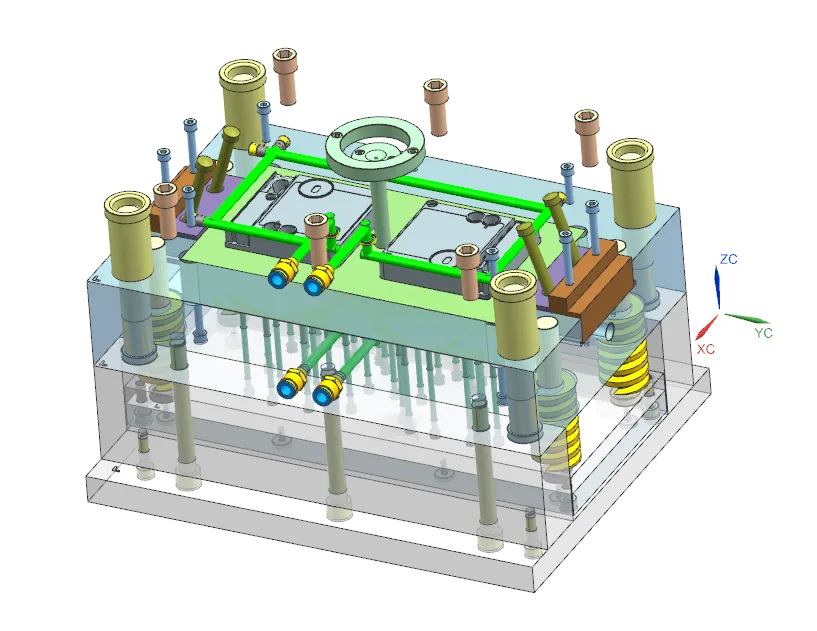

UG三维图一份

摘要

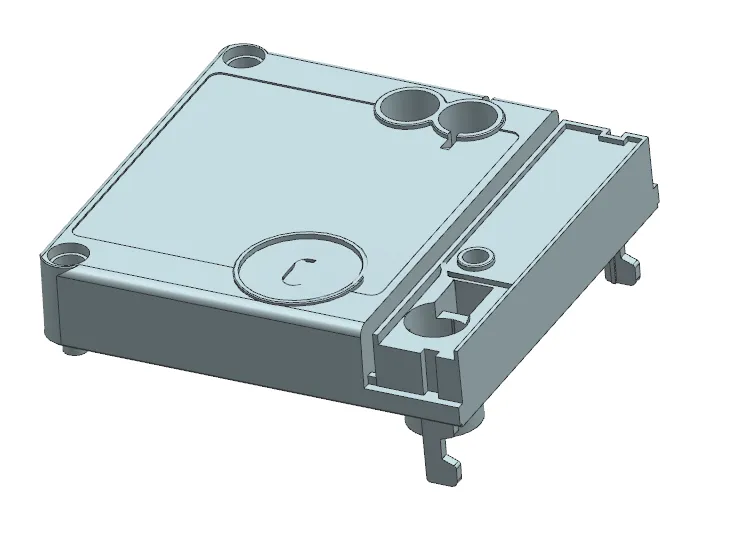

本文完成电子表盖注塑模具设计，塑件采用ABS材料，外形尺寸118mm×125.17mm×47.9mm，平均壁厚1.73mm，塑件体积65.64cm，质量68.92g，尺寸精度按MT4级，未注尺寸执行MT5级。塑件侧面存在方形倒扣，采用斜导柱滑块机构完成侧向抽芯。模具采用一模两腔对称布局，分型面设置在塑件最大轮廓顶面。 浇注系统选用侧浇口，设计锥形主流道、圆形截面分流道，搭配Z型拉料杆与冷料穴，依靠分型面间隙实现排气。成型零件采用镶嵌式型腔、型芯结构，完成成型尺寸计算与成型零件强度校核。冷却系统采用环绕式水冷回路，水路直径取10mm，保障塑件冷却均匀。推出机构采用多根推杆顶出，配备复位杆弹簧复位机构，导柱导套实现合模导向。 选用CI型标准模架与XSZY500/350卧式注塑机，依次对注射量、锁模力、注射压力、模具安装尺寸、移模行程进行校核，各项参数均满足成型条件。整套模具结构完整，可实现电子表盖稳定批量注塑，为同类壳体塑件模具设计提供参考。
