作品包括：

Word设计说明书1份

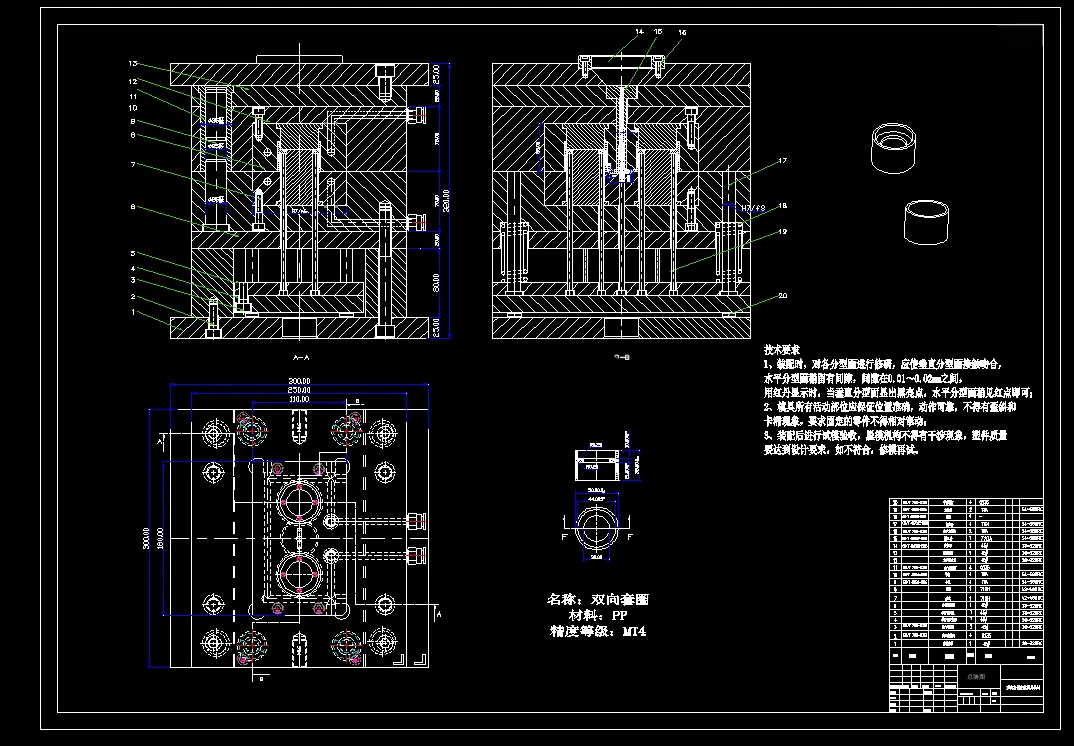

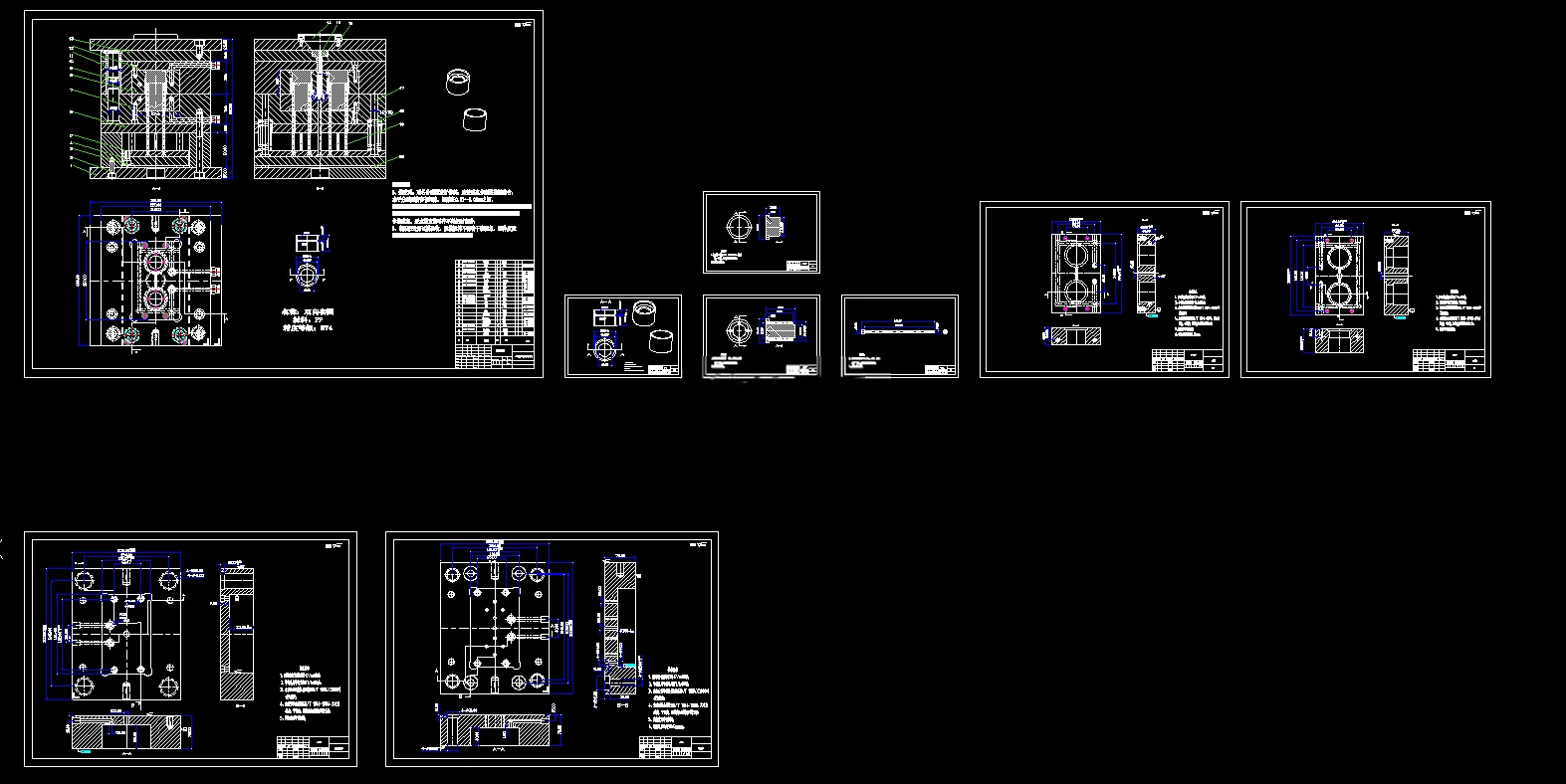

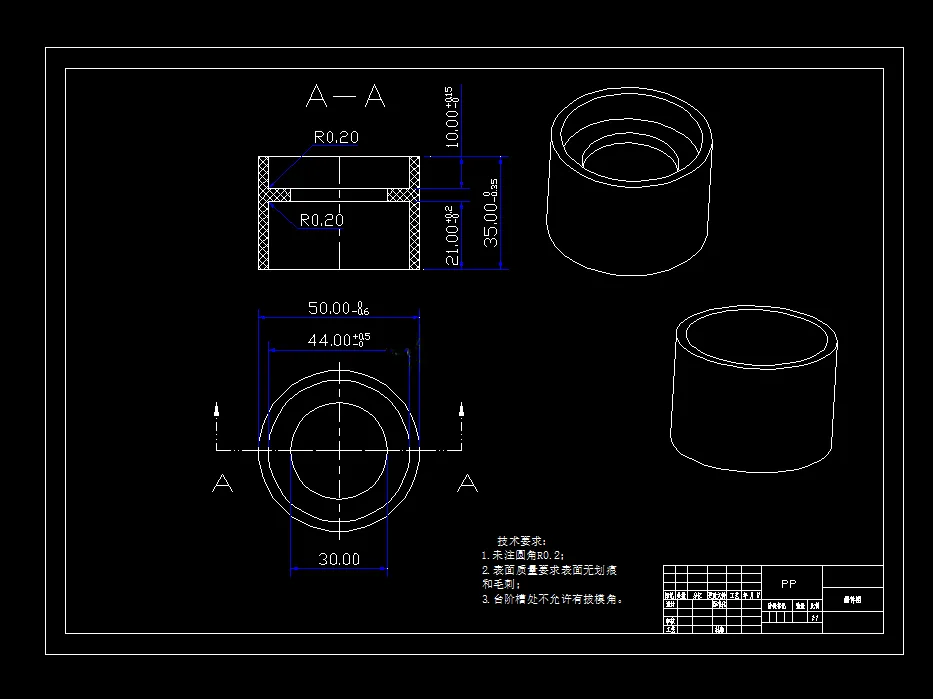

CAD版本图纸，共9张

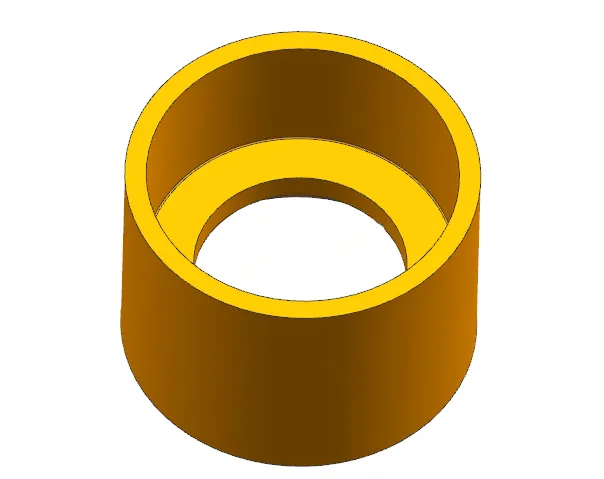

UG三维塑件图1张

摘要

本文针对PP材质双向套圈开展注塑模具设计。该套圈为环形塑件，壁厚2.824.13mm，精度按MT4MT5级，塑件体积18.76cm，模具采用一模两腔对称布局，分型面设置在塑件最大轮廓底面。 浇注系统选用圆锥形主流道、圆形截面分流道与侧浇口，搭配Z型拉料杆与冷料穴；成型零件采用整体镶嵌式型腔、型芯，依据PP收缩率完成成型尺寸计算，校核型腔侧壁与底板厚度，依靠分型面间隙实现排气。脱模机构采用4根Φ6推杆顶出；冷却系统采用环绕式水冷水道，水道直径8mm。 选用国标B型两板标准模架CI2530A80B90C80，匹配XSZY250/160注塑机，对注射量、锁模力、安装模厚、开模行程、顶出行程完成逐项校核。整套模具借助UG完成建模，结构简单可靠，可实现塑件批量注塑生产，对同类环形塑件模具设计具备参考价值。
