作品包括：

Word设计说明书1份

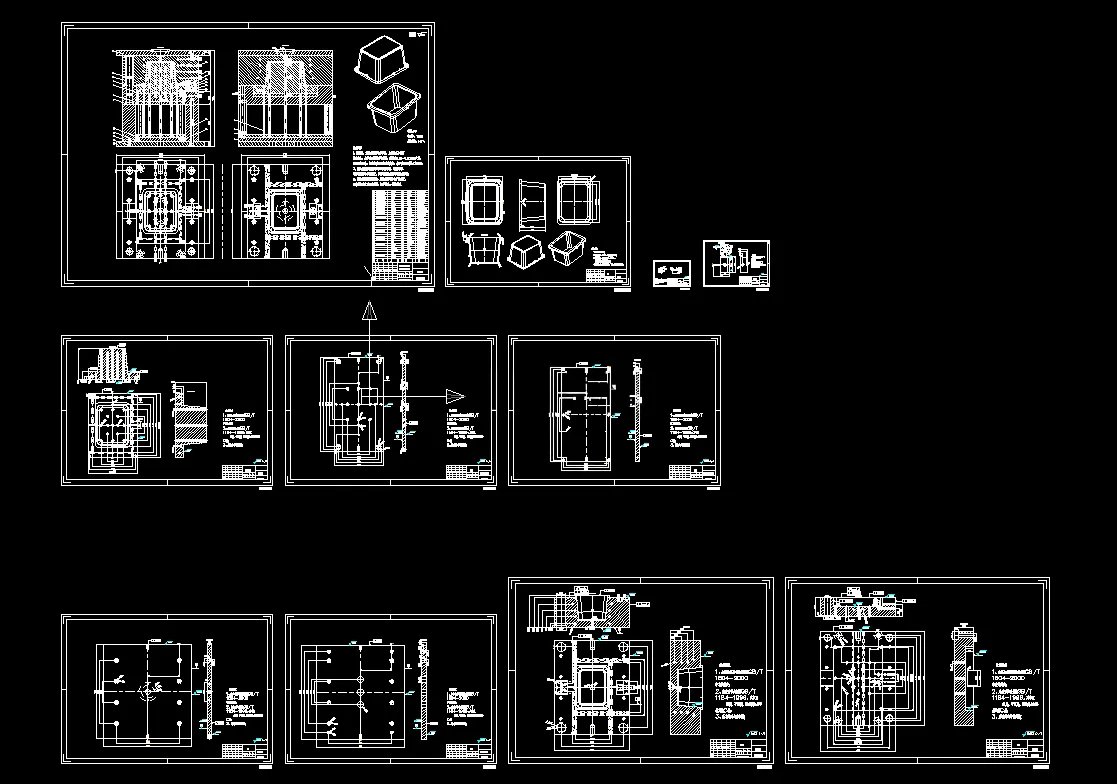

CAD版本图纸，共11张

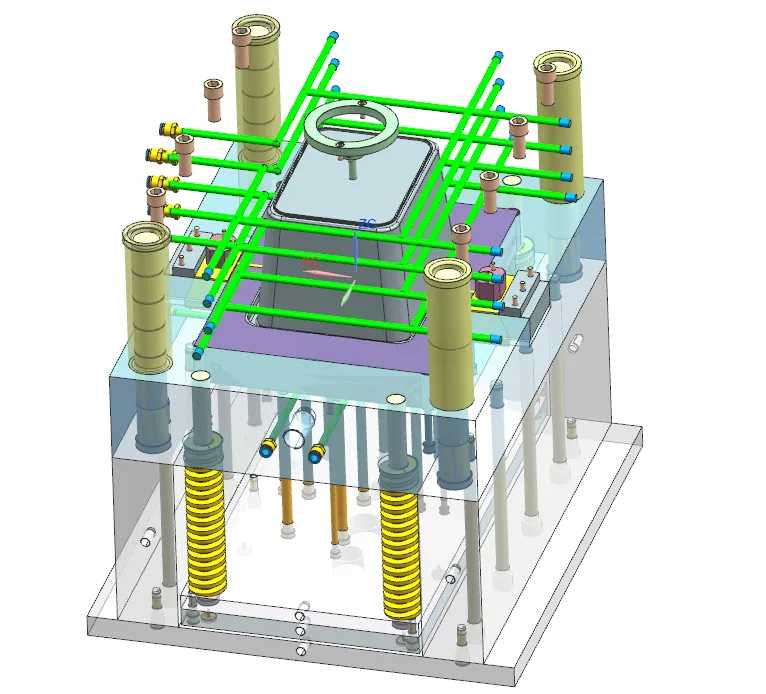

UG三维图一份

摘要

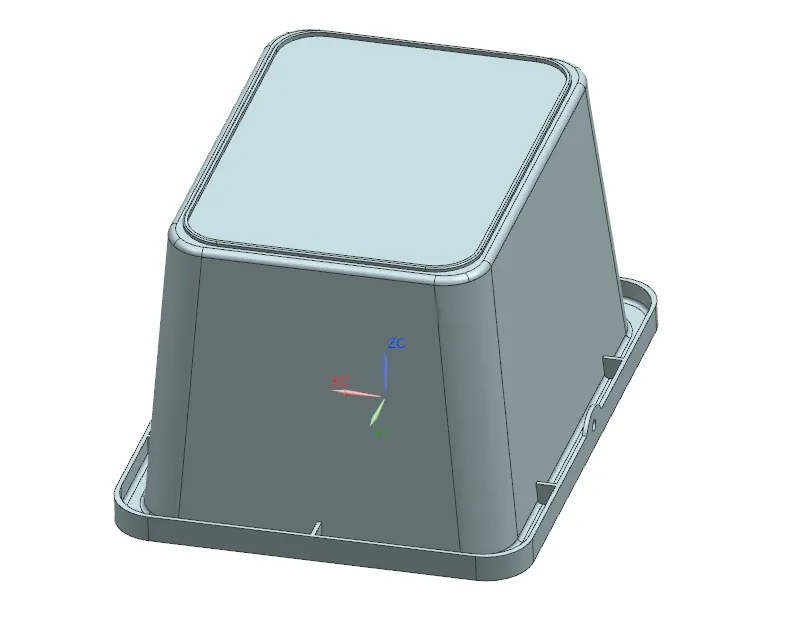

本文针对PP材质平板拖把沥水桶开展两板注塑模具设计。塑件为矩形壳体，平均壁厚2.94mm，采用**一模一腔**布局，分型面选取在塑件最大轮廓处。塑件侧面存在倒扣，设计斜导柱滑块侧向抽芯机构，完成抽芯距与抽芯力计算。 浇注系统采用直浇口形式，设置圆锥形主流道，依靠分型面间隙实现排气；成型零件选用镶嵌式型腔、型芯，依据PP收缩率完成型腔、型芯成型尺寸计算校核。推出机构采用多根不同规格推杆均匀顶出，搭配复位杆弹簧复位机构与导柱导套导向；冷却系统采用环绕式水冷管道，确定水道直径并完成冷却参数计算。 选用CI6075标准C型两板模架，匹配XSZY2000/600注塑机，对注射量、锁模力、开模行程、安装尺寸逐项校核。借助Moldflow开展CAE模流仿真，分析填充时间、压力、熔接痕、气穴与变形，验证模具成型可靠性。整套模具可实现沥水桶大批量注塑生产，为同类大型壳体塑件模具设计提供参考。
