作品包括：

Word设计说明书1份

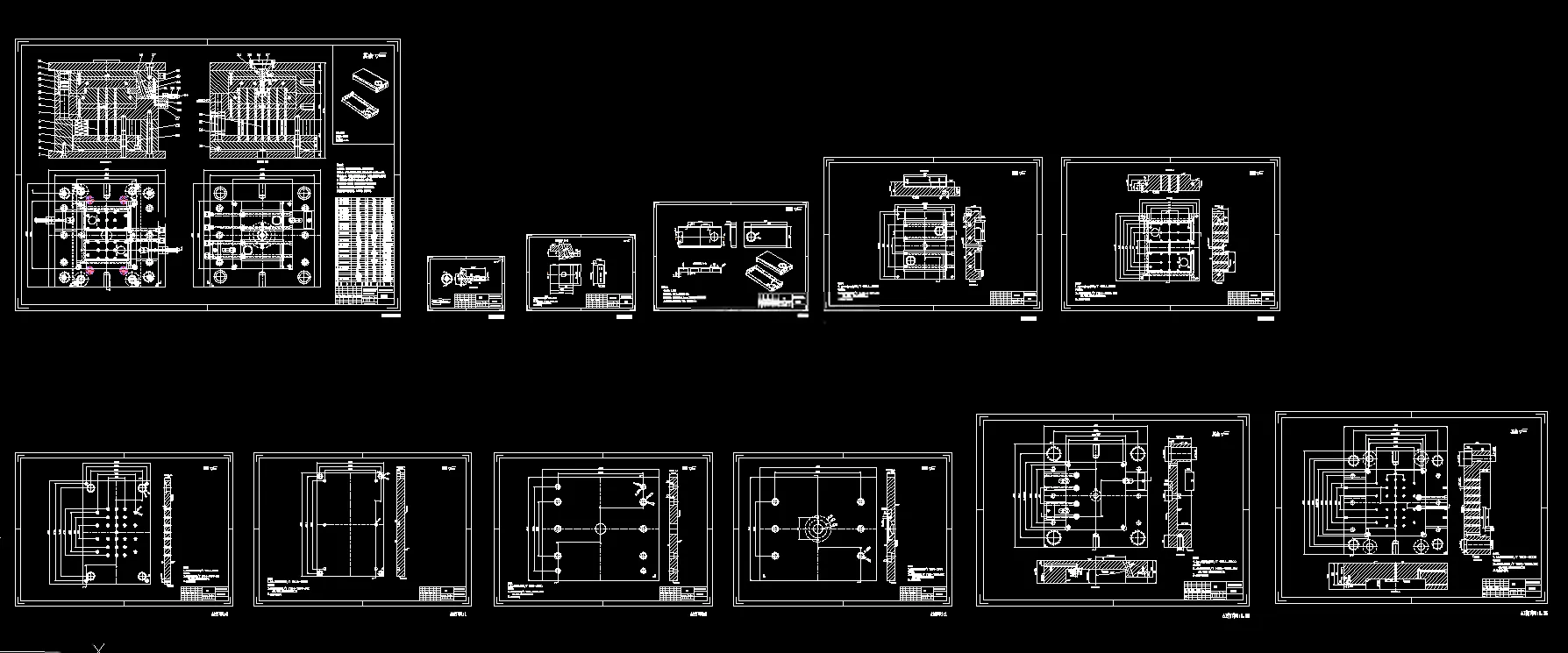

CAD版本图纸，共12张

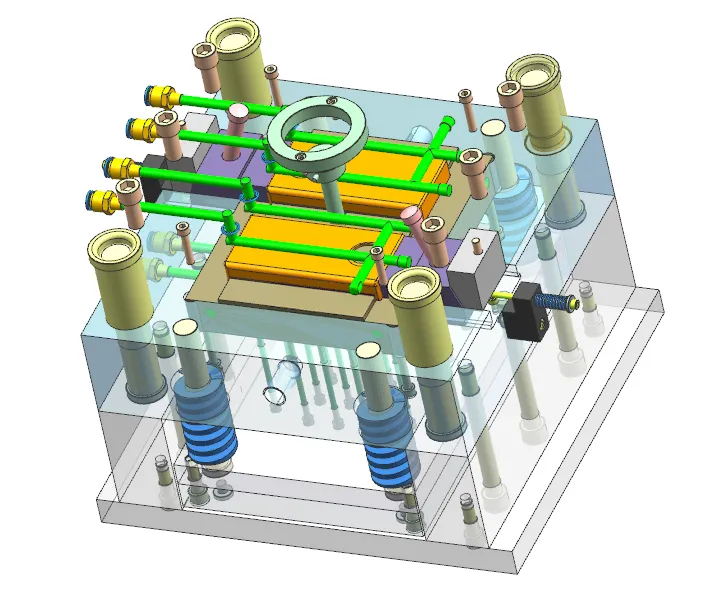

UG三维图一份

摘要

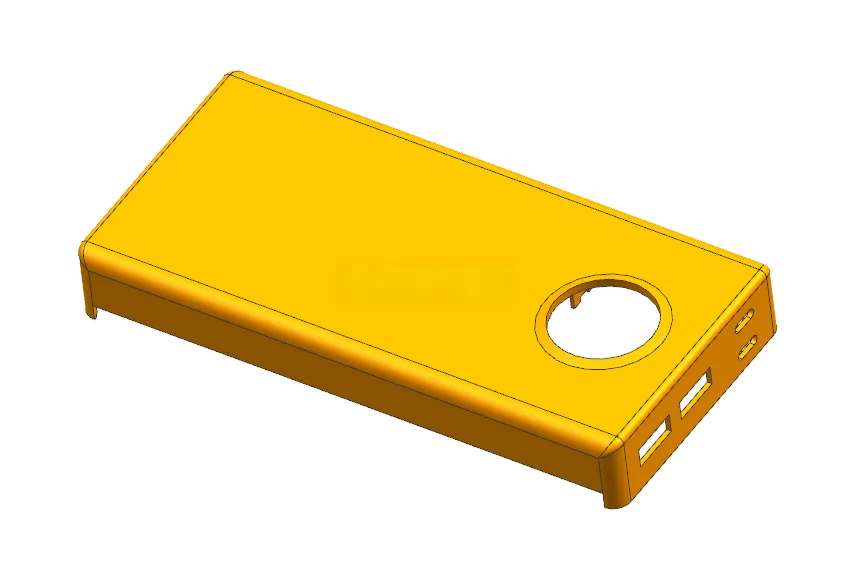

本文基于UG NX12.0对ABS材质充电宝外壳开展注塑模具设计。塑件尺寸167mm×80mm×23.58mm，平均壁厚1.31mm，精度MT4MT5级，侧面存在方形孔，采用**一模两腔**对称布局，分型面设置在塑件最大轮廓平面。 浇注系统采用侧浇口，配置圆锥形主流道、圆形分流道与Z型冷料穴，依靠分型面间隙排气；成型零件选用镶嵌式型腔、型芯，依据ABS收缩率完成成型尺寸与强度校核；针对侧孔设计斜导柱滑块侧向抽芯机构。推出机构采用多根推杆顶出，配备复位杆弹簧复位与导柱导套导向；布置环绕式水冷冷却回路。 选用CI型标准两板模架，匹配XSZY500/350注塑机，完成注射量、锁模力、注射压力、安装厚度、开模行程校核。利用UG完成三维建模，模具结构合理，可实现充电宝外壳批量注塑，为薄壁壳体带侧孔塑件模具提供设计参考。
