作品包括：

Word设计说明书1份

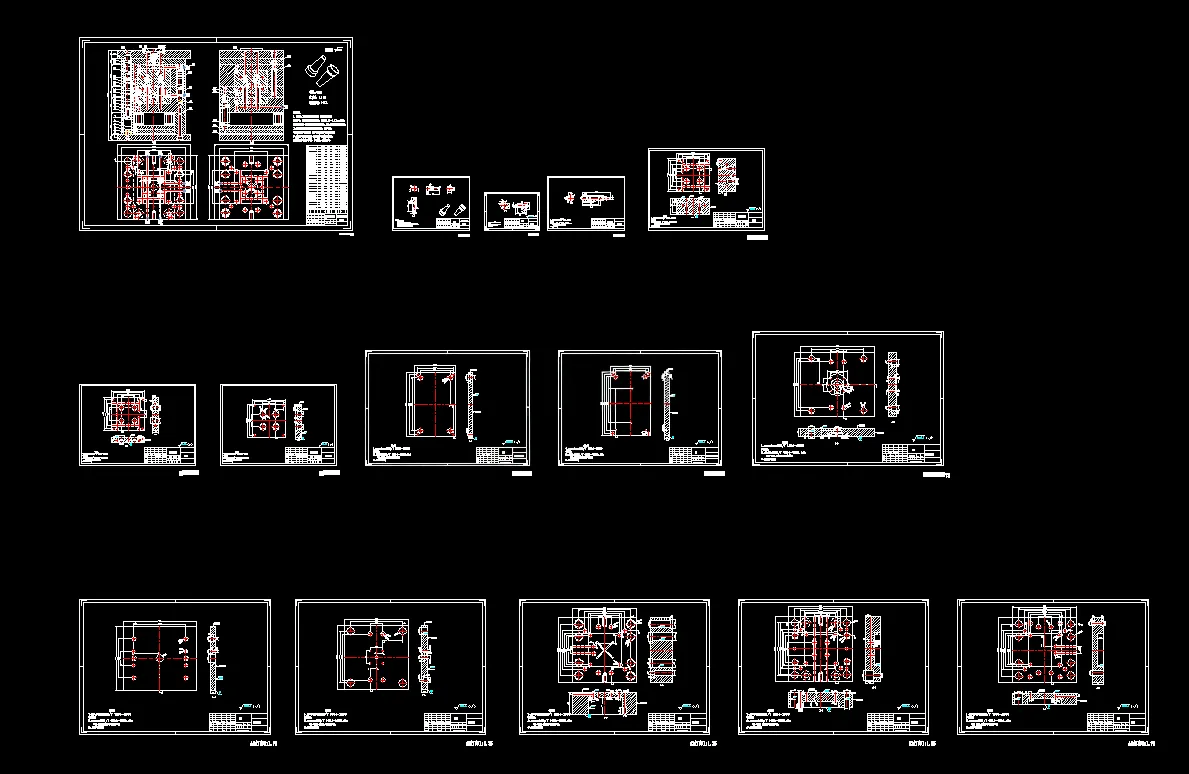

CAD版本图纸，共15张

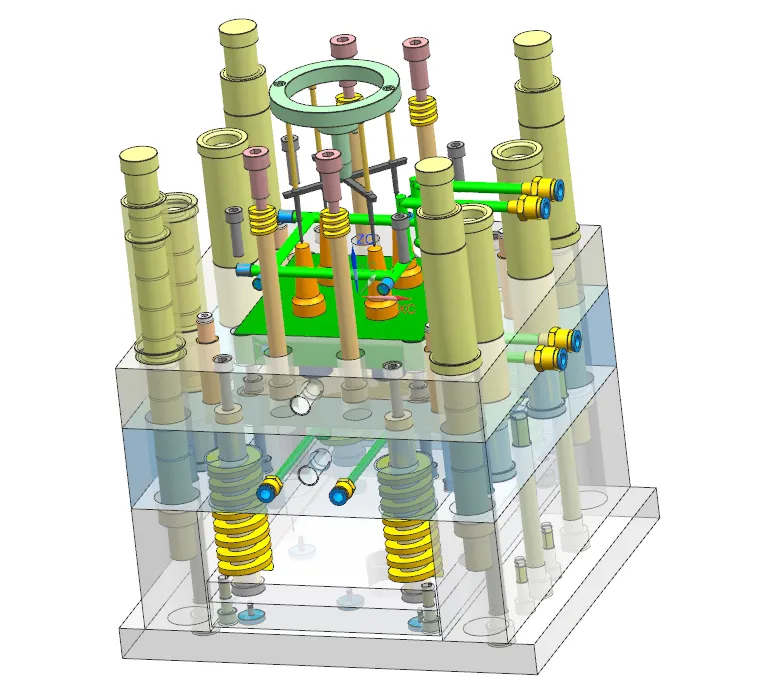

UG三维图一份

摘要

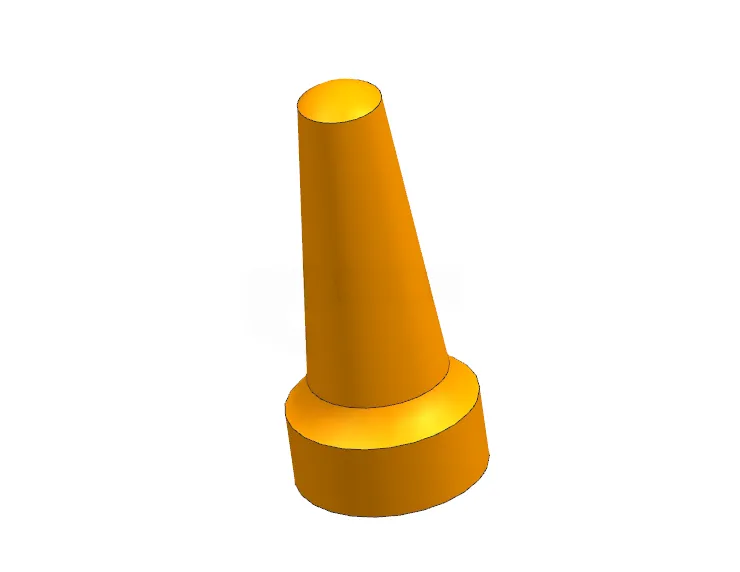

本文基于UG12.0针对ABS材质雨伞帽开展三板式注塑模具设计，并结合Moldflow完成模流仿真。塑件尺寸27mm×81mm×81.02mm，平均壁厚1.88mm，精度MT4级，采用**一模四腔**对称布局，分型面设于塑件最大轮廓底面，浇注系统选用点浇口，搭配主流道、分流道与圆锥式冷料穴，依靠分型面间隙排气。 成型零件采用镶嵌式型腔、型芯，依据ABS收缩率完成成型尺寸与强度校核；推出机构采用推板顶出，配备复位杆弹簧复位与导柱导套导向；设置环绕式水冷冷却回路。选用点浇口标准模架，匹配XSZY500/350注塑机，完成注射量、锁模力、开模行程、安装尺寸校核。 通过模流分析对充填、压力、熔接痕、气穴、翘曲变形进行仿真验证，结果表明充填均匀，熔接痕、气穴处于非关键区域，整体变形量可控。模具结构合理，可实现雨伞帽稳定批量生产，为小型锥形塑件模具CAE辅助设计提供参考。
