作品包括：

Word设计说明书1份

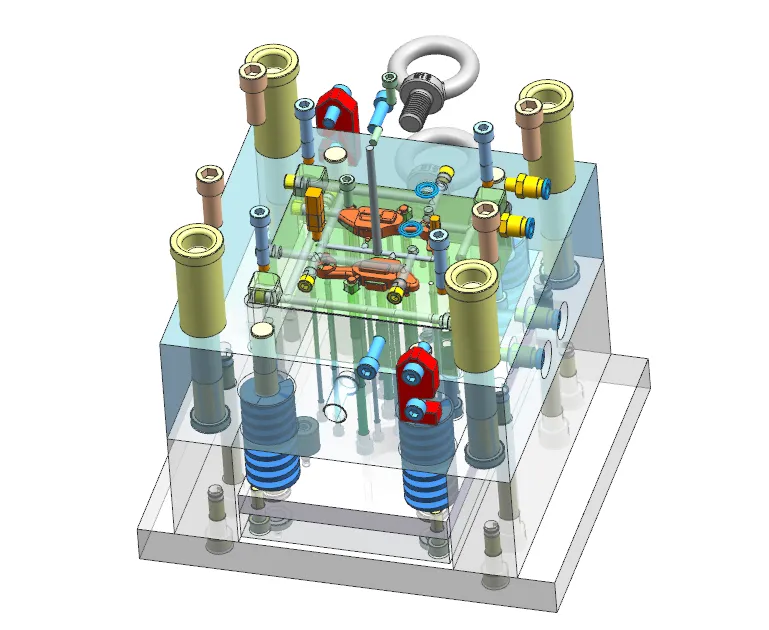

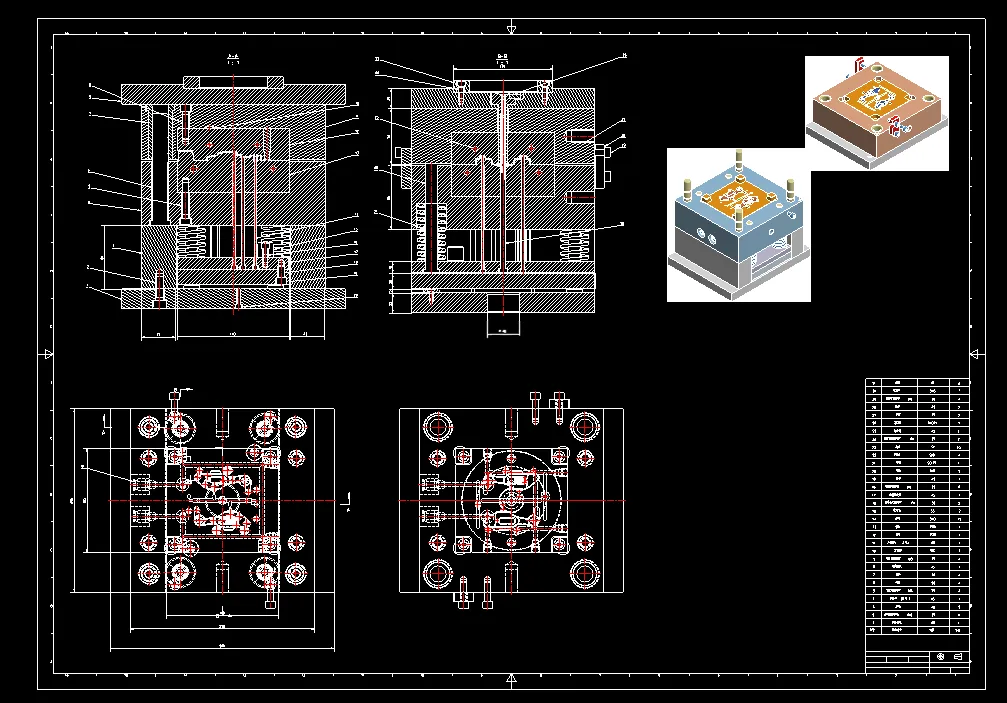

CAD版本图纸，共10张

UG三维图一份

摘要

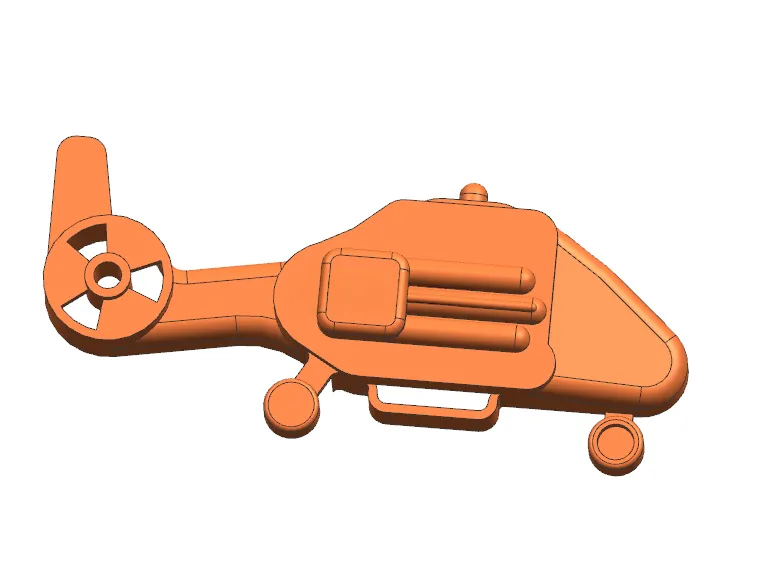

本文针对PS材质玩具直升飞机塑件开展两板注塑模具设计。塑件外形尺寸70.35mm×32.91mm×11.06mm，平均壁厚0.80mm，精度选用MT4级，采用**一模两腔**对称布局，分型面设置在塑件最大轮廓处，设置斜导柱滑块完成侧向抽芯，完成抽芯距、斜导柱参数计算。 浇注系统包含圆锥形主流道、圆形分流道与侧浇口，搭配Z型拉料杆与冷料井；成型零件采用镶嵌式型腔、型芯，依据PS收缩率完成型腔、型芯工作尺寸计算，并对模具强度、刚度以及脱模力进行校核。推出机构选用多根圆形推杆均匀顶出，配备导柱导套导向定位机构，依靠分型面间隙实现排气；设置环绕式水冷冷却系统。 选用CI2323A70B80C80标准两板模架，匹配XSZY125/90注塑机，完成注射量、锁模力、模具安装厚度、拉杆间距等参数校核。使用UG完成三维建模，模具结构简单可靠，满足玩具直升飞机大批量注塑成型生产，为小型复杂玩具塑件模具设计提供参考。
