作品包括：

Word设计说明书1份

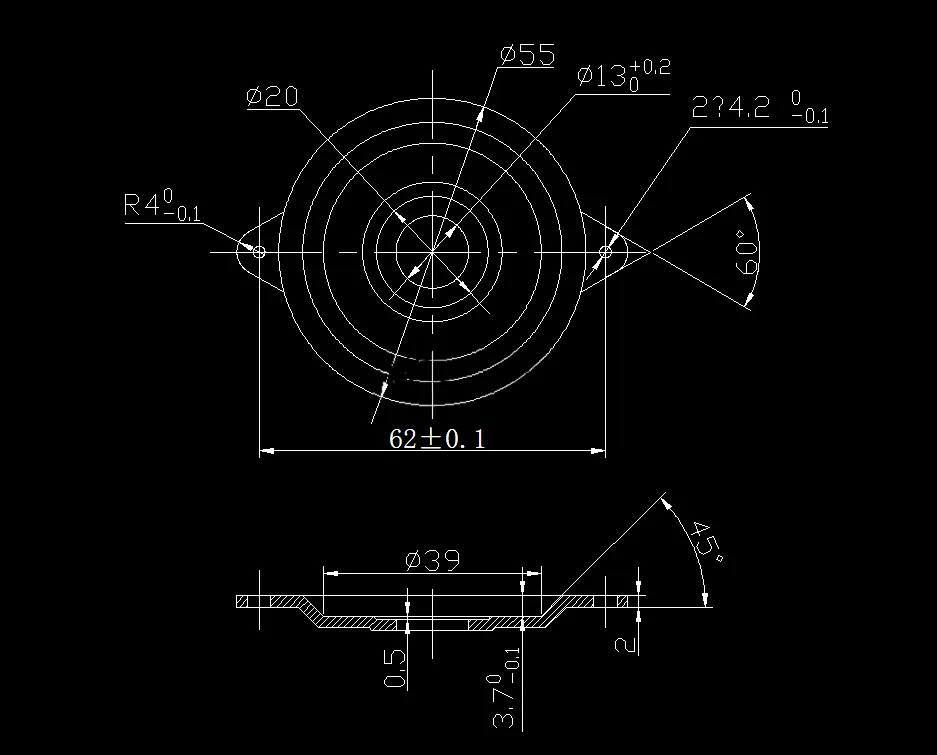

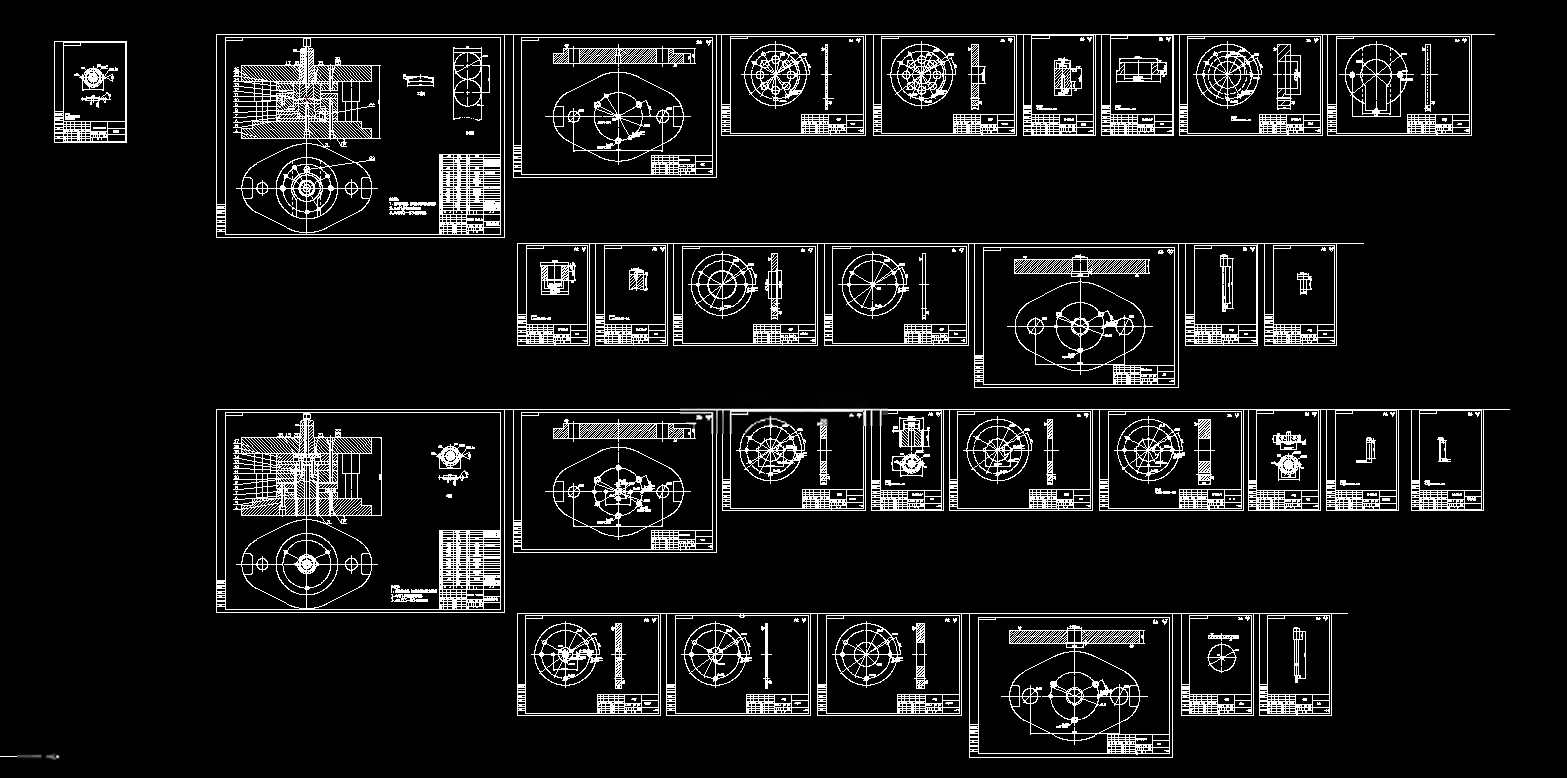

CAD版本图纸，共31张

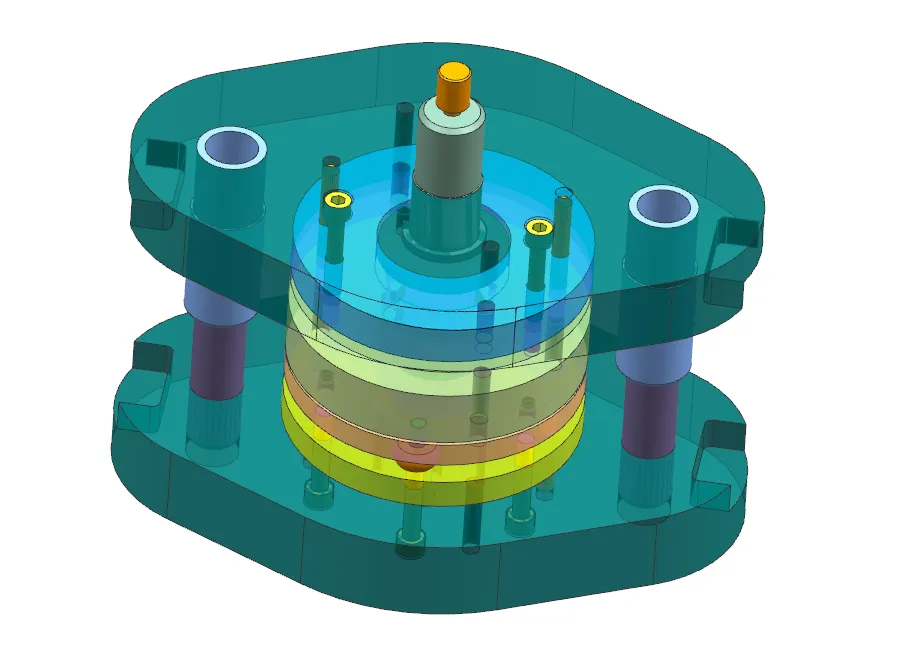

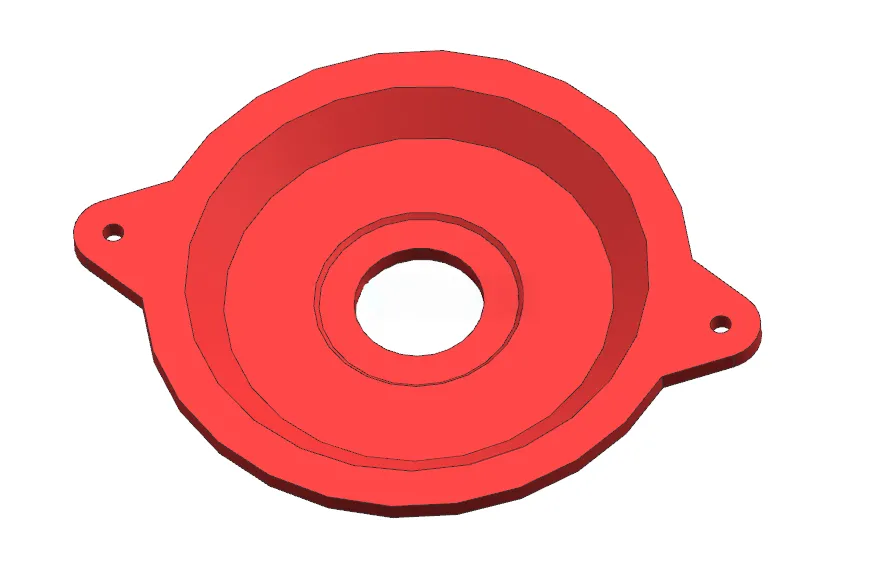

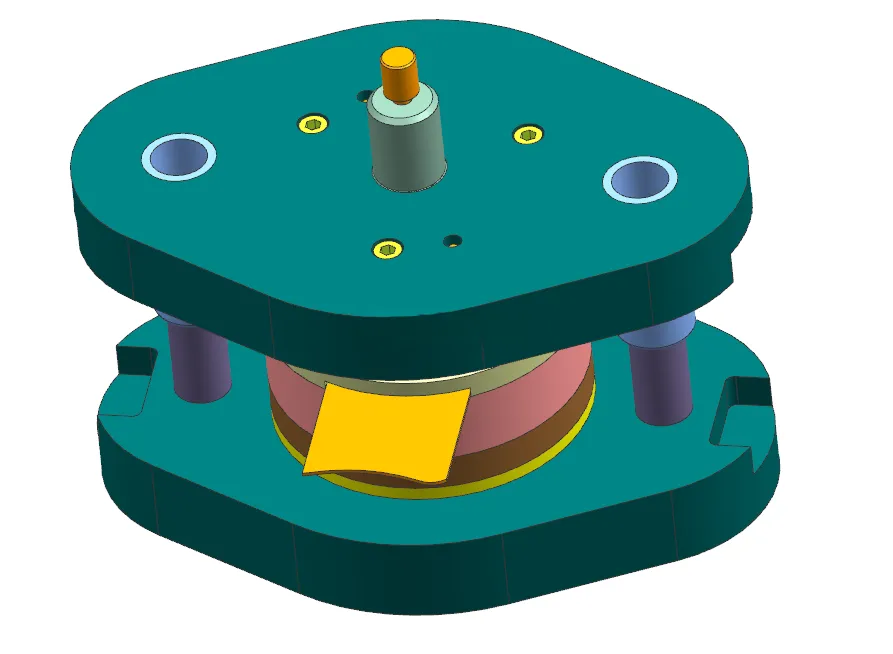

UG三维图一份

摘要

本文针对Q235材质、料厚2.5mm的转子轴承零件开展冲压模具设计，零件需完成落料、拉深、冲孔、修边多道工序，采用两套模具实现加工：落料拉深模与冲孔修边模。依据中性层原则完成拉深坯料展开，选用有废料排样，确定搭边与送料步距，材料利用率73.6%。 分别计算两套模具的冲裁力、拉深力、压边力、卸料及推件力，确定模具压力中心位于几何中心；完成凸凹模间隙、刃口尺寸计算，成型零件选用Cr12模具钢。模具选用标准模架，配置导柱导套导向，分别设计弹性卸料、刚性卸料机构与对应定位结构，完成凹模、凸模、固定板、垫板、模柄等零部件结构设计。 初选J2363、J2325开式压力机，对公称压力、滑块行程、模柄孔、闭合高度逐项校核。阐述模具装配、间隙调整要点，借助CAD、UG完成二维图纸与三维建模。两套模具分工序完成零件成型，满足转子轴承大批量冲压生产要求。
