作品包括：

Word设计说明书1份

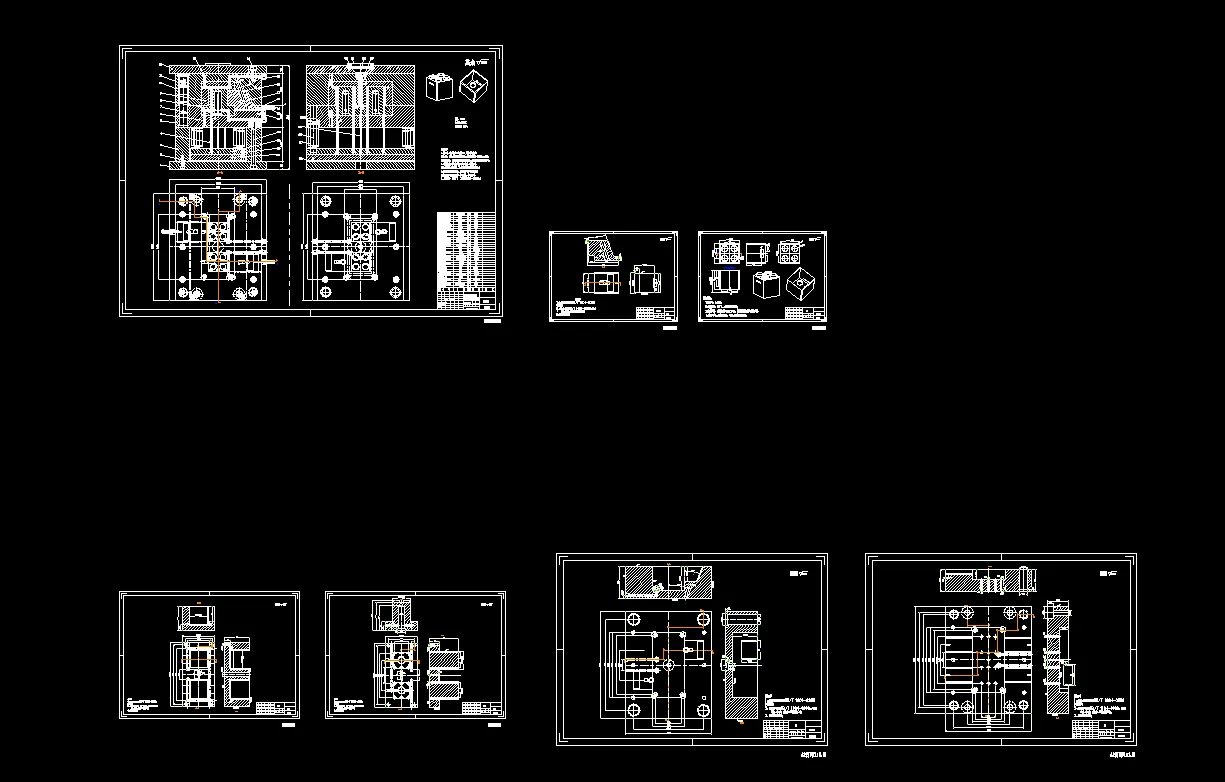

CAD版本图纸，共7张

UG三维图一份

摘要

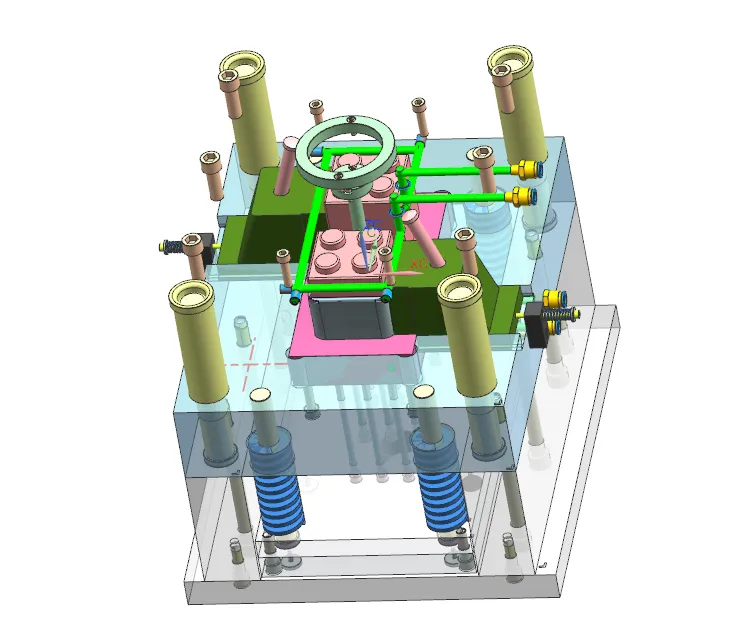

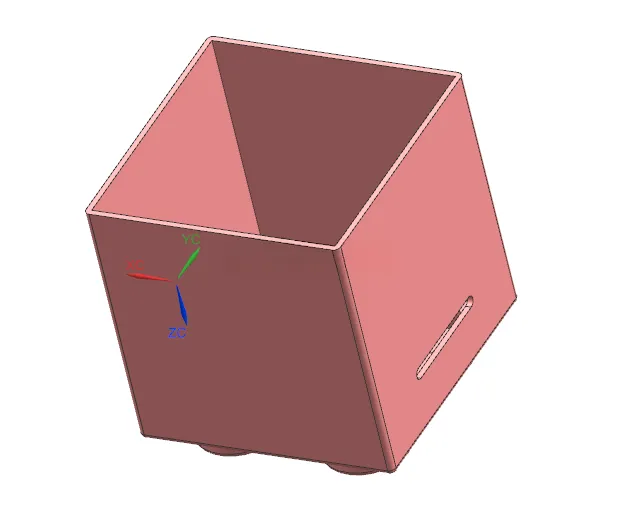

本次设计对象为积木存钱罐上壳，塑件选用ABS材料，采用UG建模、CAD绘制图纸，设计一模两腔两板式注塑模具。塑件侧面存在方孔倒扣，采用**斜导柱滑块机构**完成侧向抽芯；浇注系统由主流道、圆形分流道、侧浇口与Z型拉料杆冷料穴组成，依靠分型面间隙实现排气。成型零件选用镶嵌式型腔、型芯，按照ABS收缩率完成成型尺寸计算与强度校核；推出机构采用多根推杆均匀顶出，搭配复位杆弹簧复位机构，设置导柱导套实现合模导向；设计环绕式水冷回路，冷却水管直径取10mm。 选用CI型标准模架，匹配XSZY500/350卧式注塑机，完成注射量、锁模力、注射压力、安装尺寸、移模行程校核，全部参数满足成型要求。利用Moldflow开展CAE仿真，修复网格后分析填充、压力、熔接痕、气穴、冷却与翘曲，填充时间2.267s，冷却水进出温差小，塑件最大变形0.6305mm，缺陷分布在非关键区域，可通过分型面排气改善。整套模具大量使用标准件，机构运动互不干涉，能够实现塑件自动化注塑生产。
