作品包括：

Word设计说明书1份

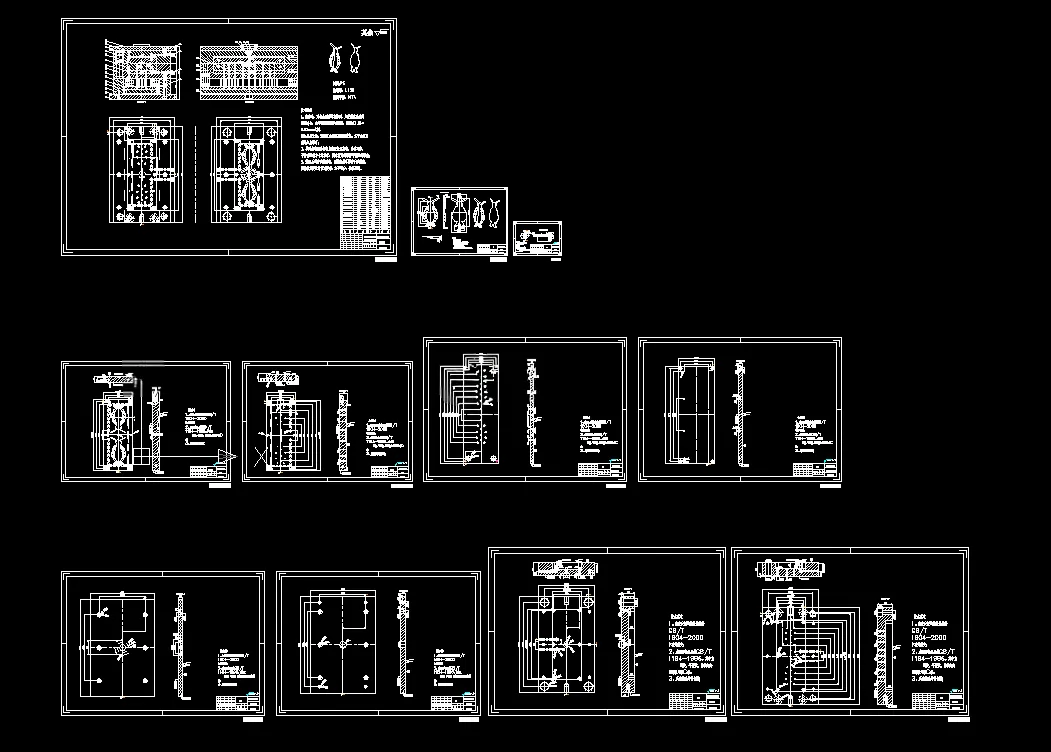

CAD版本图纸，共11张

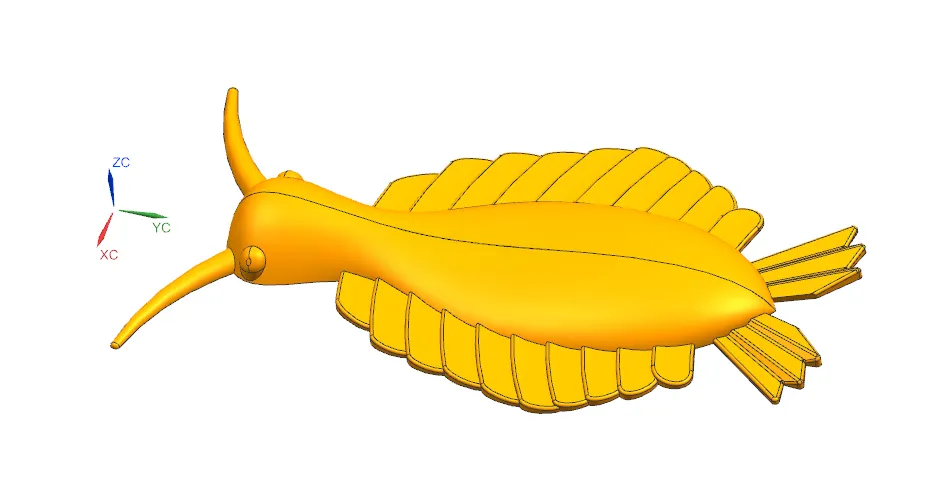

UG三维图一份

摘要

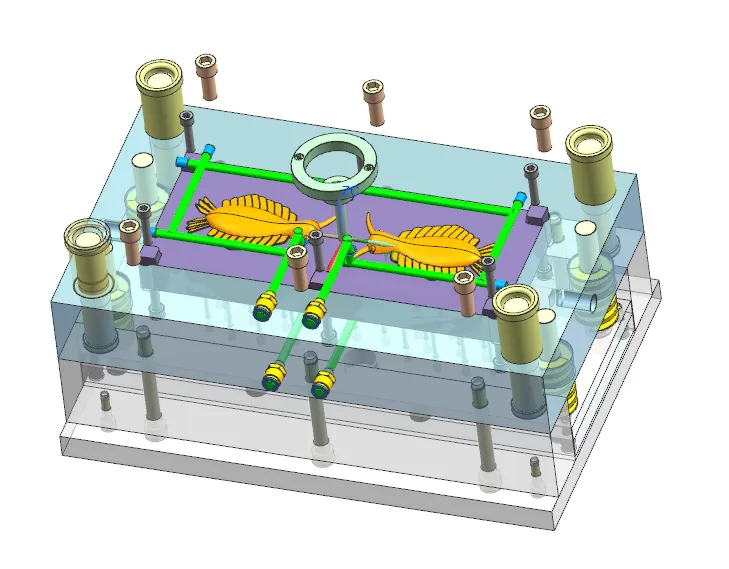

本次设计对象为塑料虾造型塑件，选用PE材料，利用UG完成三维建模，CAD绘制工程图纸，设计一模两腔两板式注塑模具。根据塑件外形确定最大轮廓处作为分型面，浇注系统包含主流道、圆形分流道、侧浇口以及Z型拉料杆冷料穴，依靠分型面间隙实现排气。成型零件采用镶嵌式型腔、型芯，依据PE收缩率完成成型尺寸计算并开展强度校核；推出机构采用多根推杆均匀布置顶出塑件，搭配复位杆弹簧复位机构，设置导柱导套实现合模导向；设计环绕式水冷回路，完成冷却参数计算，选定冷却水管直径为10mm。 选用CI型标准模架，匹配XSZY500/350卧式注塑机，对注射量、锁模力、注射压力、模具安装尺寸、移模行程逐项校核，全部参数满足成型条件。整套模具结构采用大量标准件，降低设计与加工难度，模具各机构运动互不干涉，能够实现塑料虾塑件的自动化注塑生产，可为同类异形薄壳类玩具塑件模具设计提供参考。
