作品包括：

Word设计说明书1份

开题报告一份

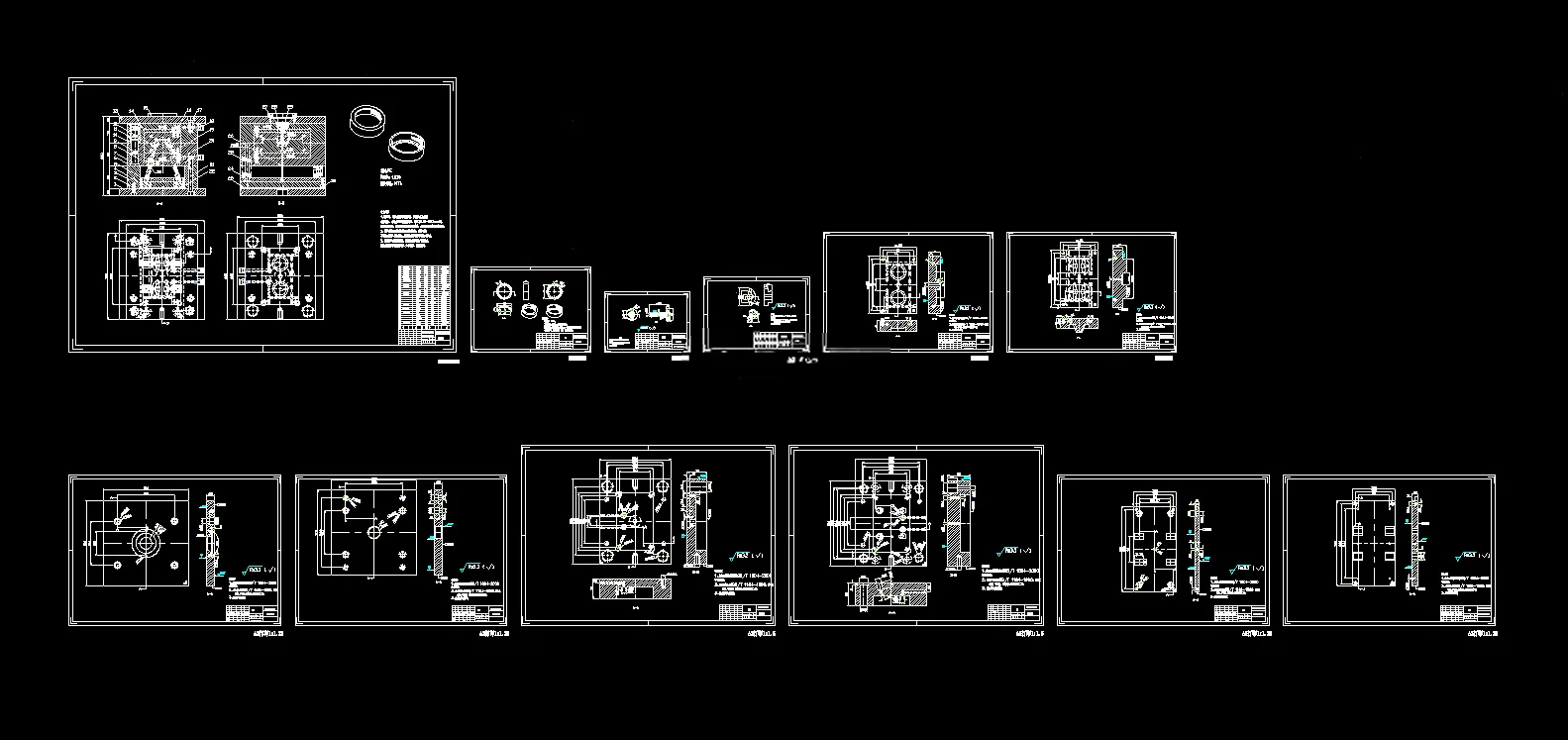

CAD版本图纸，共12张

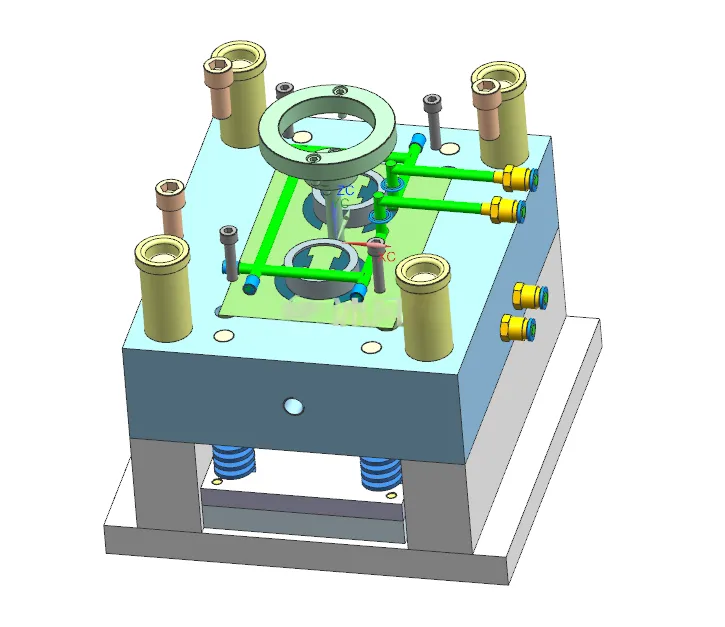

UG三维图一份

摘要

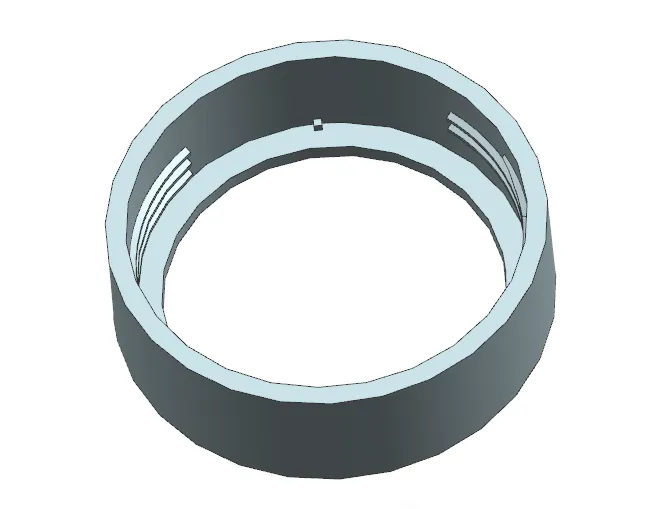

本次设计对象为充电手电筒盖，塑件选用PE材料，利用UG完成三维建模，CAD绘制工程图纸，设计一套一模两腔两板式注塑模具。塑件内部存在倒扣结构，采用斜销（斜顶）完成内侧抽芯，选用CI型标准模架；浇注系统由主流道、圆形分流道、侧浇口以及Z型拉料杆冷料穴组成，依靠分型面间隙实现排气。成型零件采用镶嵌式型腔与型芯，依据PE收缩率完成成型尺寸计算并做强度校核；推出机构采用推杆顶出，搭配复位杆弹簧复位机构，设置导柱导套完成合模导向；设计环绕式水冷冷却回路，完成冷却参数计算。完成XSZY250/160注塑机的注射量、锁模力、注射压力、安装尺寸、开模行程校核，各项参数满足成型要求。 借助Moldflow开展填充冷却保压翘曲仿真，修复网格，设置PE成型工艺。仿真得出填充时间1.023s，压力在合理区间；熔接线分布于非关键区域，气穴可通过分型面间隙排出；冷却水进出温差小，冷却均衡，塑件最大变形量0.2956mm，变形在可接受范围。仿真验证模具浇注、冷却、抽芯顶出方案可行，能够满足该手电筒盖批量注塑生产。
