作品包括：

Word设计说明书1份

CAD版本图纸，共12张

UG三维图一份

摘要

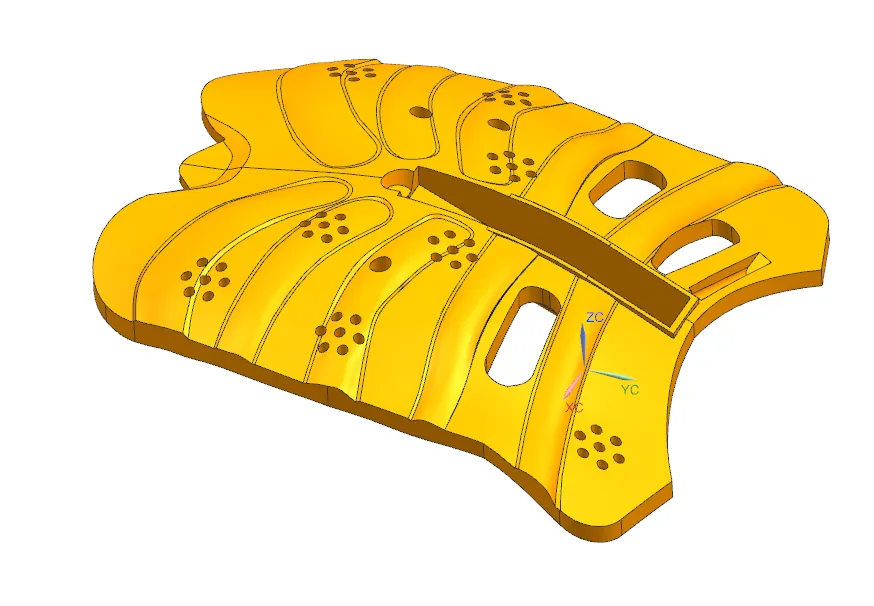

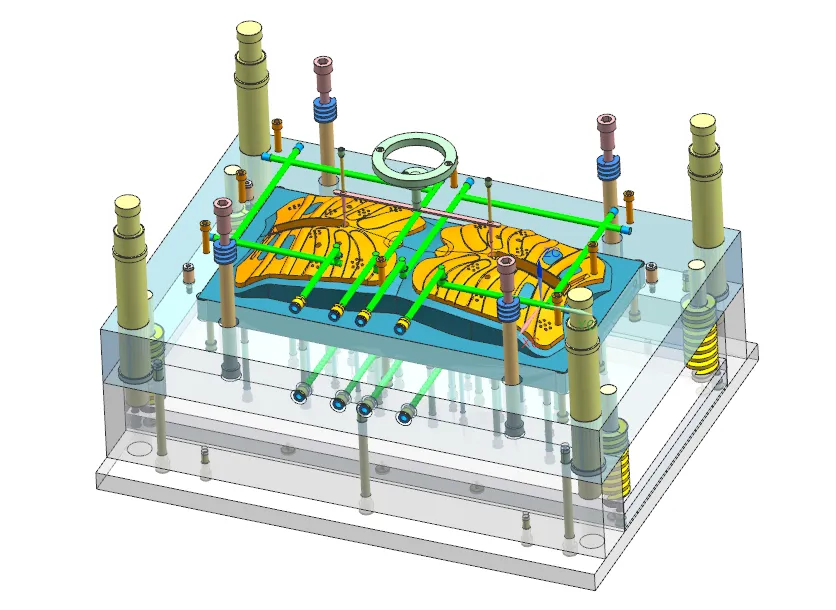

本次设计对象为医学假人胸部压板，塑件选用PVC材料，采用UG完成三维建模，CAD绘制工程图纸，设计一套一模两腔注射模具。综合塑件尺寸、生产效率与制造成本，选用FCI型标准两板模架，采用点浇口浇注系统，设计主流道、梯形分流道与拉料杆结构；成型零件采用整体式型腔、型芯，完成成型尺寸校核计算。脱模机构采用推杆结合推管顶出，设置复位杆与导向机构，计算脱模力，保证塑件平稳脱出；模具布置环绕式水冷冷却水道，完成冷却参数计算。完成XSZY3000/630注射机的注射量、锁模力、安装尺寸、开模行程校核，各项参数均满足使用要求。 借助Moldflow开展填充冷却保压翘曲仿真，修复模型网格，设定PVC成型工艺参数。仿真结果显示塑件填充时间9.822s，存在少量熔接线与局部气穴，可依靠分型面与推杆间隙排气改善；冷却水温差控制在合理范围，体积收缩率分布均匀，最大翘曲变形1.518mm。仿真验证模具浇注、冷却系统方案可行，可减少试模缺陷，满足塑件批量成型生产需求。
