作品包括：

Word设计说明书1份

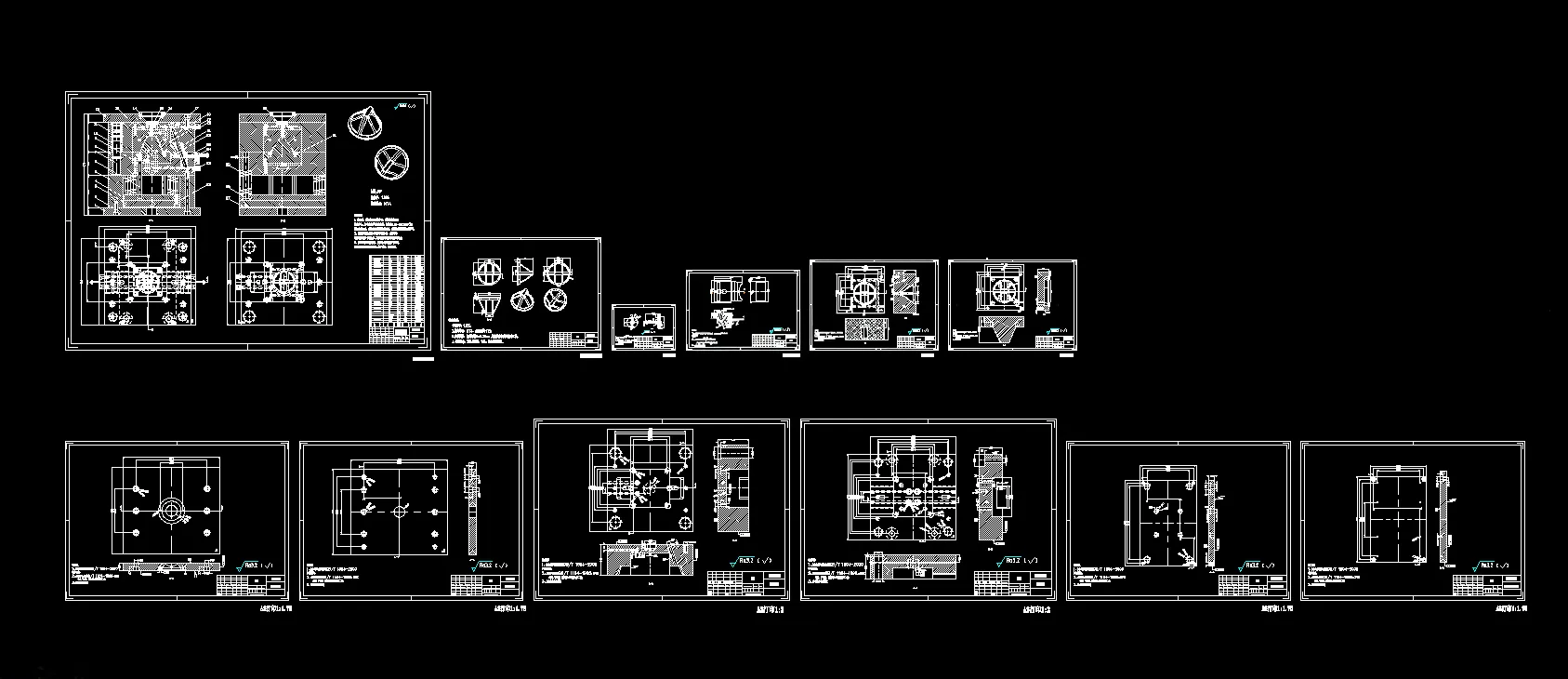

CAD版本图纸，共12张

UG三维图一份

摘要

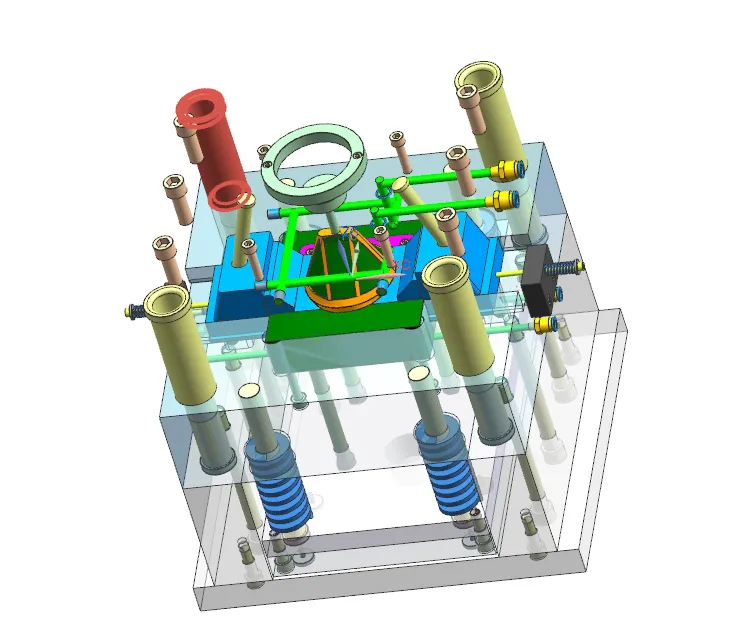

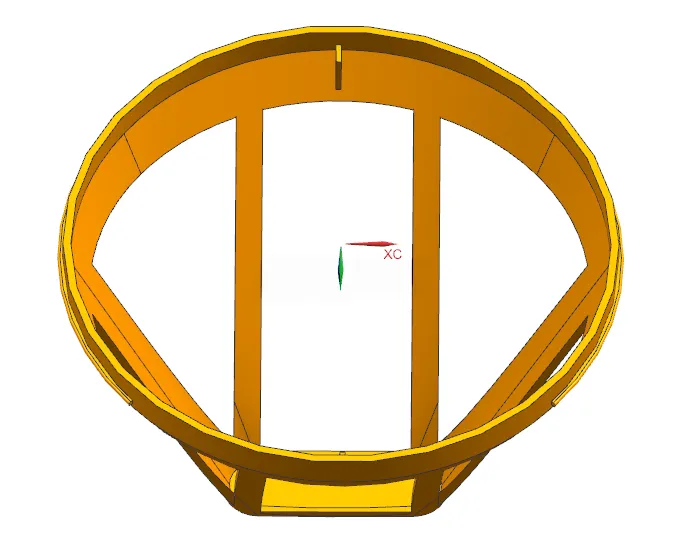

本次设计对象为咖啡机过滤网支架，塑件选用PP材料，利用UG完成三维建模，CAD绘制工程图纸，设计一模一腔两板式注塑模具。塑件侧面存在侧向倒扣，采用斜导柱滑块机构实现侧向抽芯；浇注系统采用中心直浇口进料，无分流道，依靠分型面间隙完成排气。成型零件采用镶嵌式型腔与型芯，依据PP收缩率完成成型尺寸计算并开展强度校核；推出机构选用推杆顶出，搭配复位杆弹簧复位机构，设置导柱导套实现合模导向；设计环绕式水冷回路，冷却水管直径取10mm。 选用CI型标准模架，匹配XSZY500/350卧式注塑机，完成注射量、锁模力、注射压力、模具安装尺寸、移模行程校核，各项参数均满足成型条件。模具大量采用标准件，降低加工装配难度，各机构运动互不干涉。整套模具结构布局合理，可完成过滤网支架塑件的自动化注塑生产，对同类镂空支架类塑件模具设计具备参考价值。
