作品包括：

Word设计说明书1份

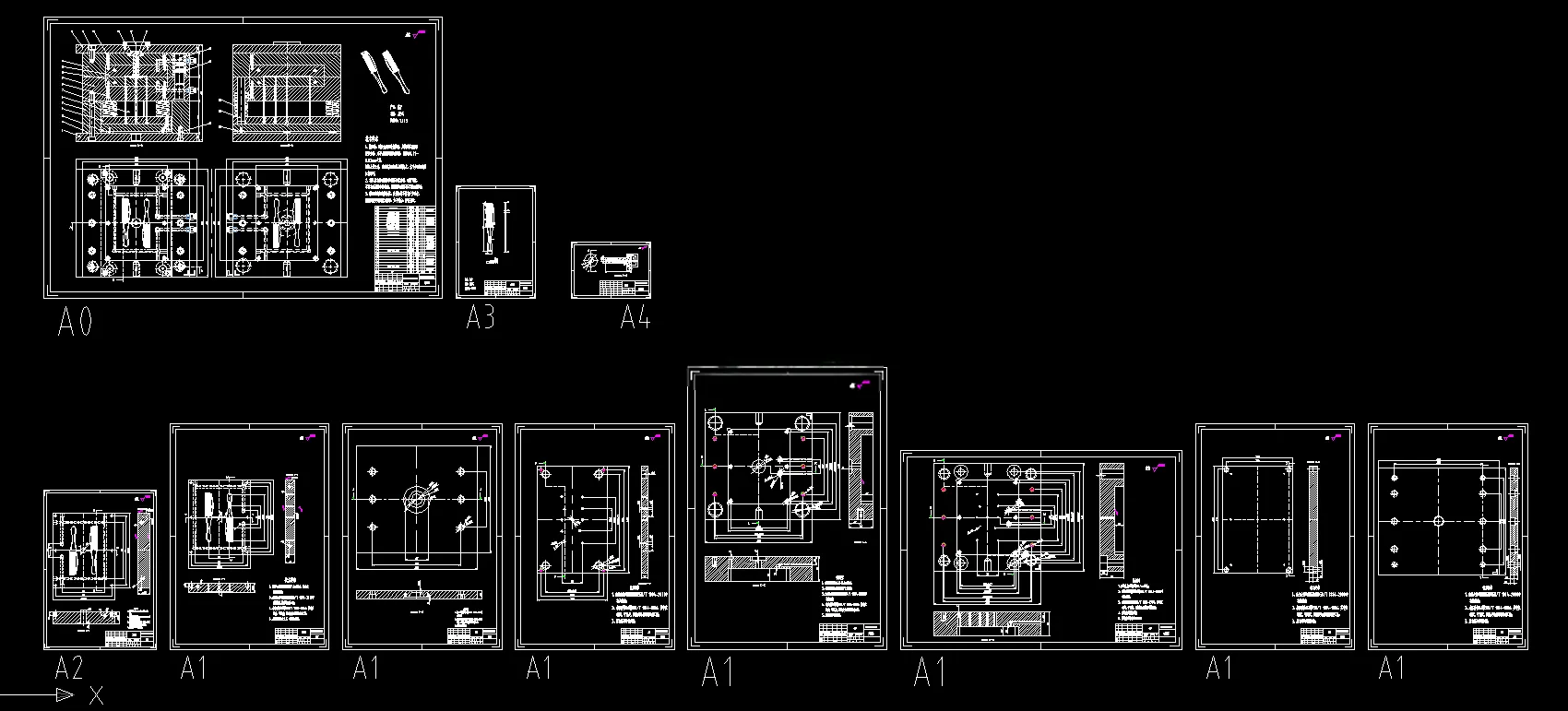

CAD版本图纸，共11张

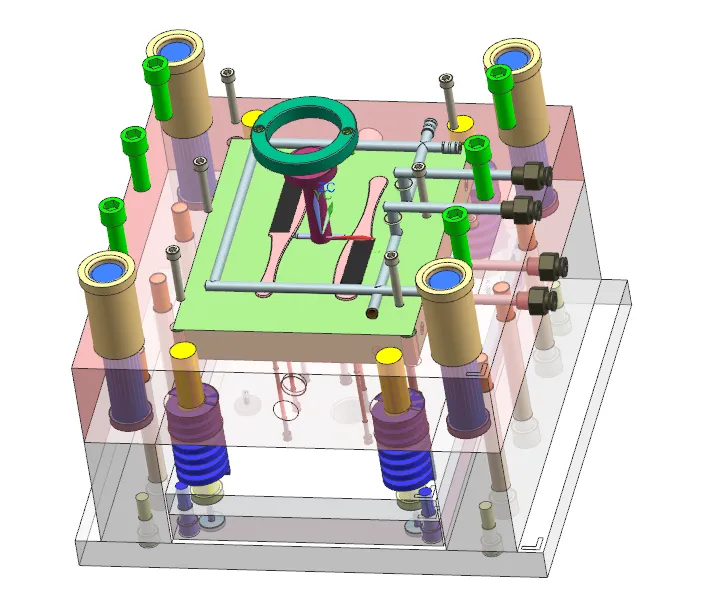

UG三维图一份

摘要

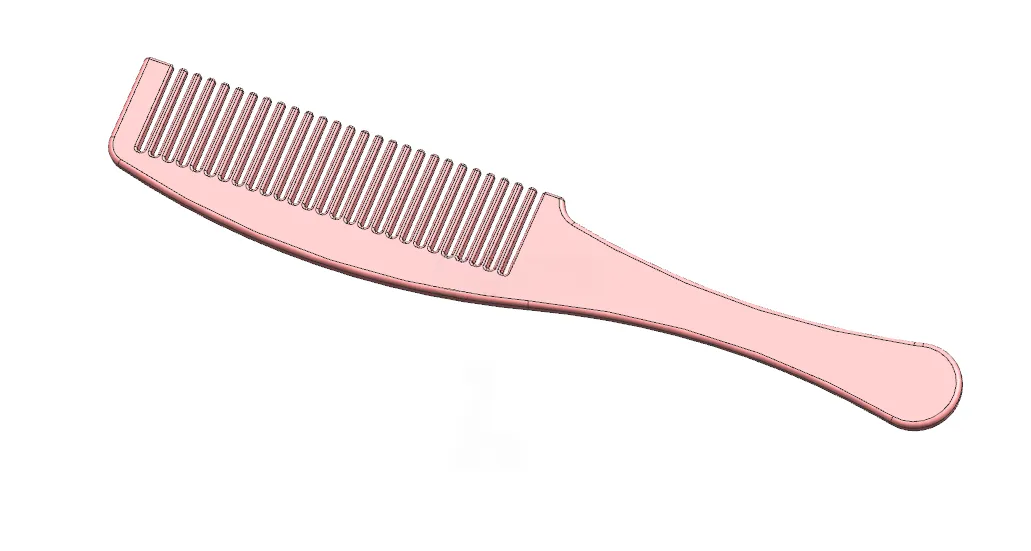

本文完成ABS材质梳子注塑模具设计，塑件外形尺寸28.75mm×180mm×3.76mm，壁厚均匀，精度等级MT4。通过UG完成三维建模，核算塑件体积与质量，选用XSZY500/350注塑机。模具采用一模两腔对称布局，分型面设置在塑件最大轮廓处；浇注系统设计圆锥形主流道、圆形分流道与矩形侧浇口，配置Z型冷料穴与拉料杆，依靠分型面间隙实现排气。 成型零件采用镶嵌式型腔、型芯，依据ABS收缩率完成型腔、型芯工作尺寸计算，并对型腔壁厚开展强度刚度校核。脱模机构选用多根均布推杆推出，搭配弹簧复位，设置导柱导套实现合模导向；冷却系统布置环绕式水冷回路，保障塑件均匀冷却。选用CI4040标准两板模架，依次校核注射量、锁模力、注射压力、模具闭合厚度、拉杆安装间距、开模行程，全部参数满足注塑机使用条件。借助CAD绘制模具零件图与装配图，整套模具结构简单可靠，便于加工维护，能够实现梳子塑件稳定批量注塑生产。
