作品包括：

Word设计说明书1份

开题报告一份

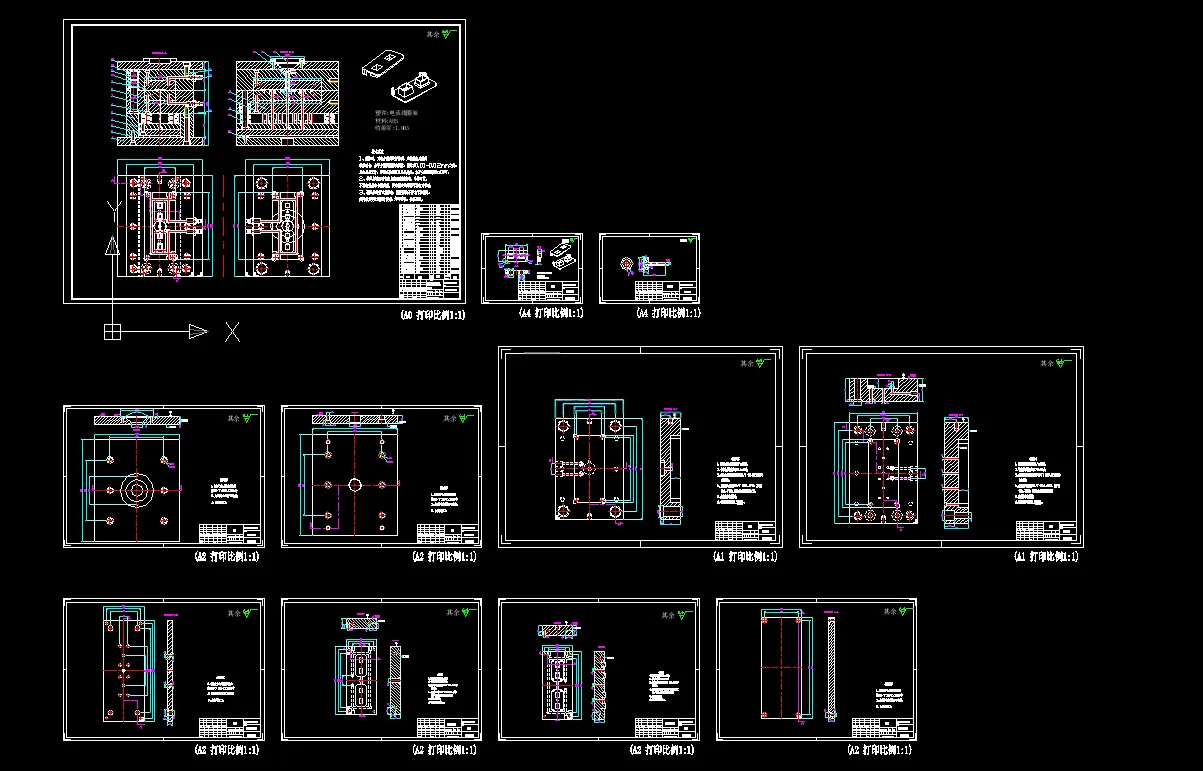

CAD版本图纸，共11张

UG三维图一份

摘要

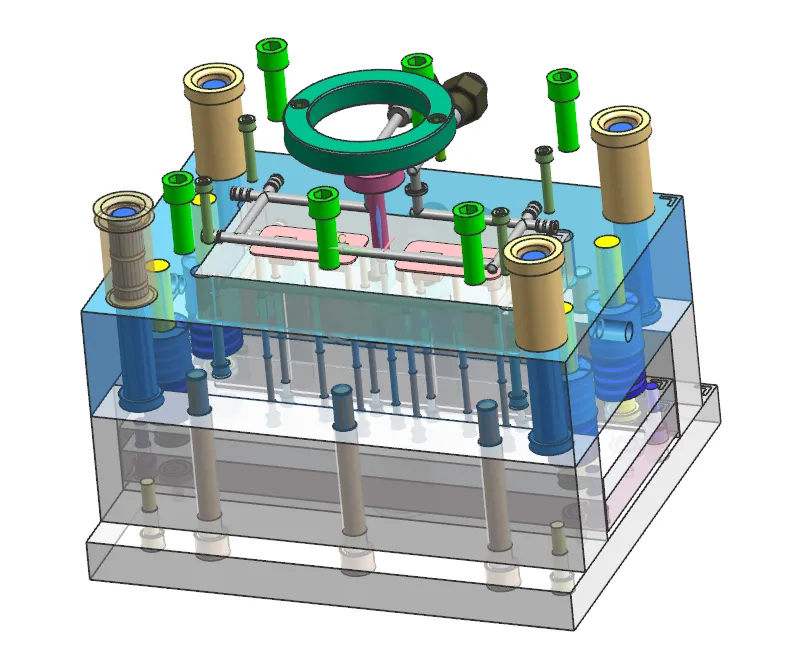

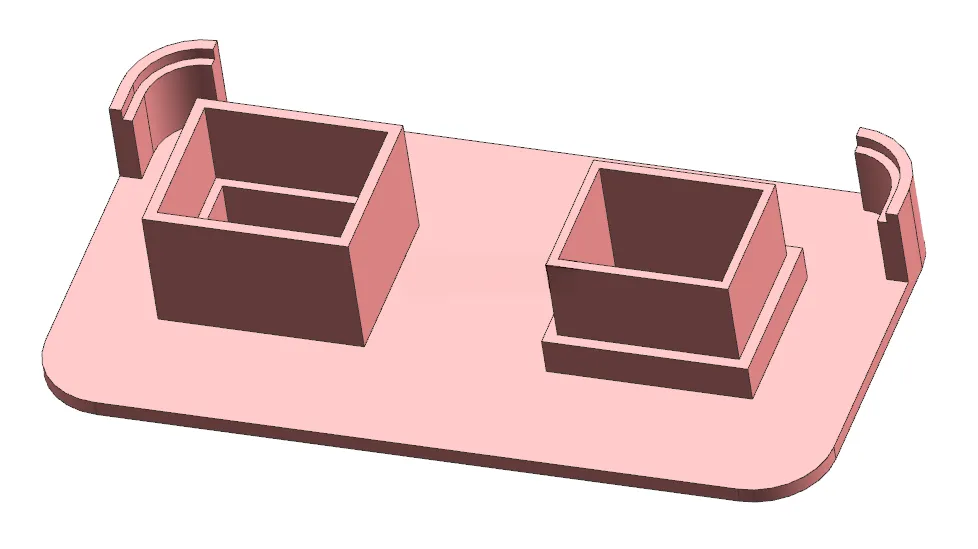

本文完成ABS电流线圈骨架注塑模CAD/CAE数字化设计，塑件外形尺寸65mm×34mm×12mm，平均壁厚1.09mm，精度MT4级。经塑件工艺分析，核算体积与质量，选定XSZY60/40注塑机并校核注射量、锁模力等参数。模具采用**一模两腔**布局，分型面设于塑件最大轮廓位置；浇注系统设计主流道、圆形分流道与矩形侧浇口，配置冷料穴及Z型拉料杆，依靠分型面间隙实现排气。成型零件完成型腔、型芯成型尺寸计算；脱模采用推杆推出，搭配弹簧复位与导柱导套导向机构；冷却采用环绕式水冷回路，选用CI2030A60B70C70标准两板模架。借助Moldflow开展模流仿真，对网格、浇口、浇注冷却系统进行建模，分析充填、压力、熔接痕、气穴、冷却温差与翘曲变形，仿真显示各项指标符合成型要求。整套模具结构合理，可满足线圈骨架批量注塑生产，CAE仿真提前预判缺陷，降低试模成本。
