作品包括：

Word设计说明书1份

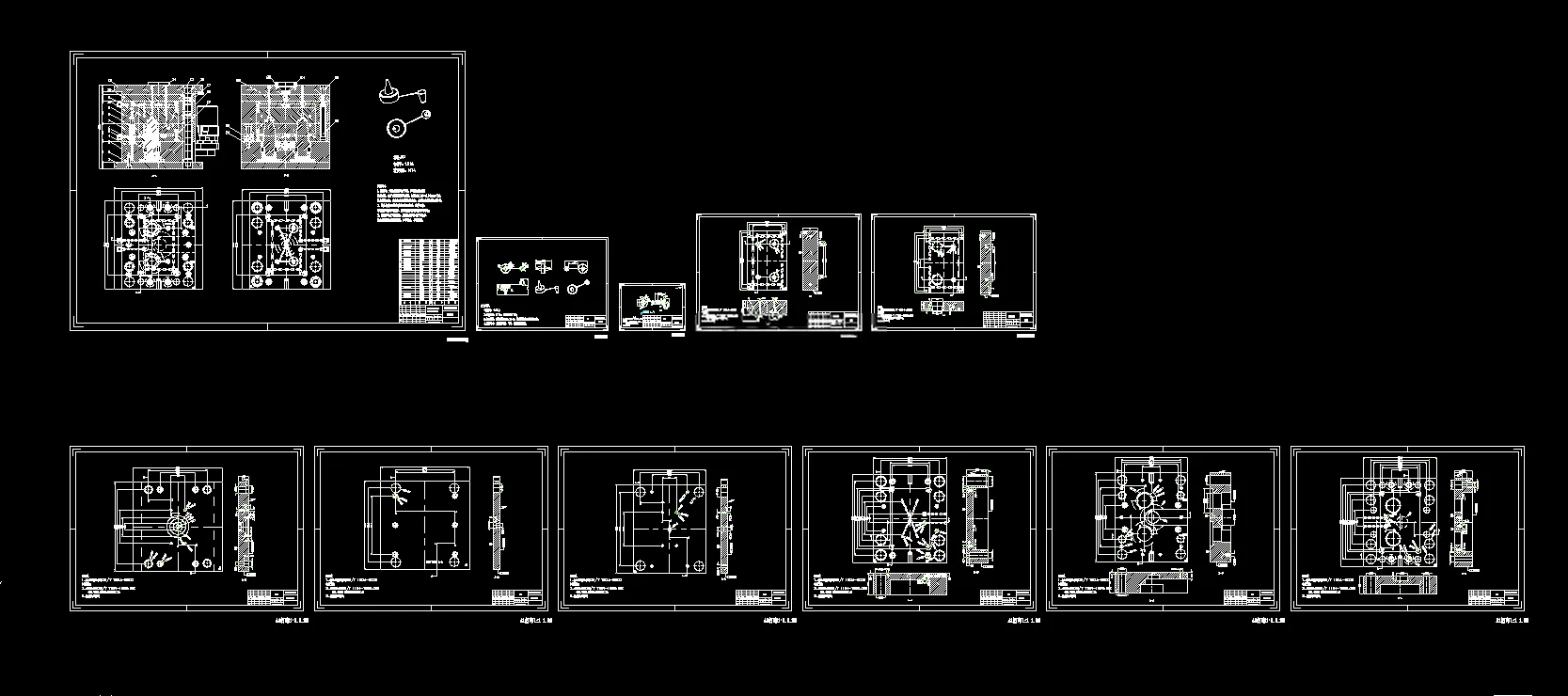

CAD版本图纸，共11张

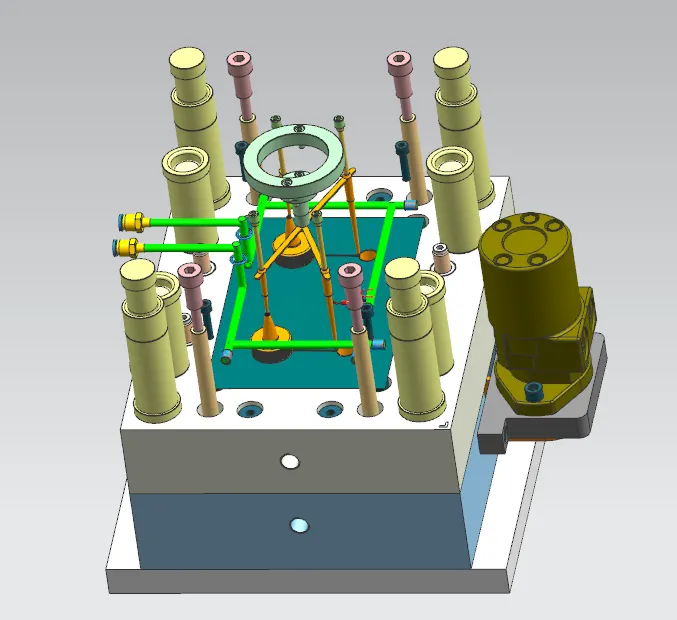

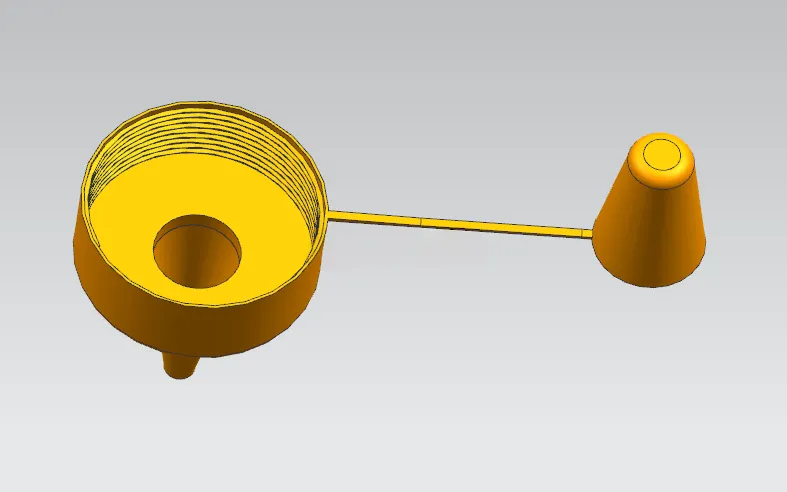

UG三维图一份

模流分析一份

摘要

本文完成PP饮料瓶盖注塑模具CAD/CAE设计，塑件外形尺寸103.42mm×41mm×74.40mm，平均壁厚0.89mm，带有内螺纹结构，精度MT4级。经塑件工艺、体积质量分析，选用XSZY500/350注塑机，并完成注射量、锁模力等校核。模具采用**一模两腔**布局，分型面设于塑件最大轮廓；浇注系统设计主流道、梯形分流道与点浇口，配置冷料穴、拉料杆，依靠分型面实现排气。针对内螺纹，设计马达驱动齿轮式自动脱螺纹机构，完成螺纹型芯与脱模力计算；成型零件完成型腔、型芯尺寸核算；冷却采用环绕式水冷回路，选用非标C型模架，配备导柱导套合模导向。借助Moldflow开展模流仿真，完成网格修复，分析充填、压力、熔接痕、气穴、冷却温差及翘曲变形，仿真结果满足成型要求。整套模具可实现瓶盖自动化脱螺纹与批量注塑生产，CAE仿真有效预判成型缺陷。
