作品包括：

Word设计说明书1份

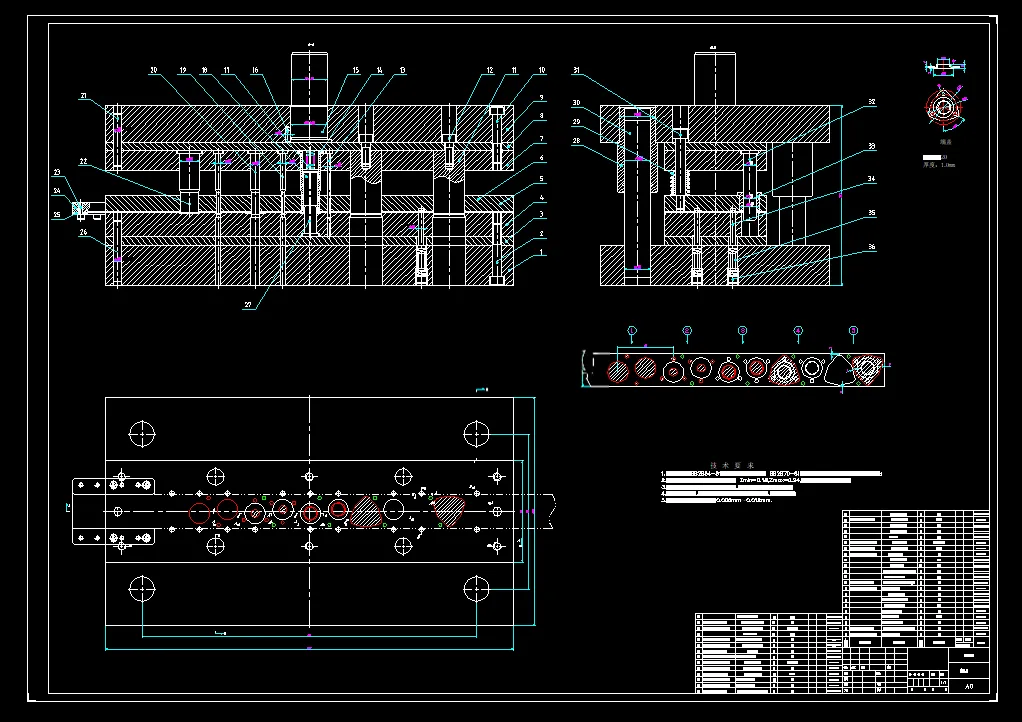

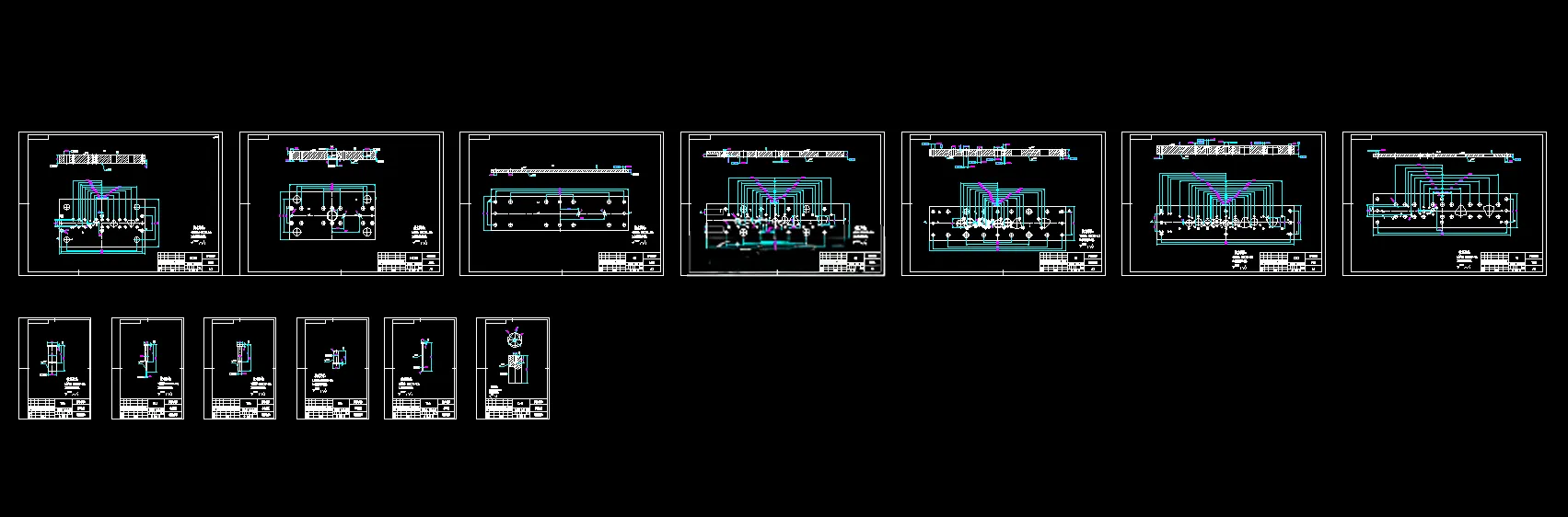

CAD版本图纸，共14张

摘要

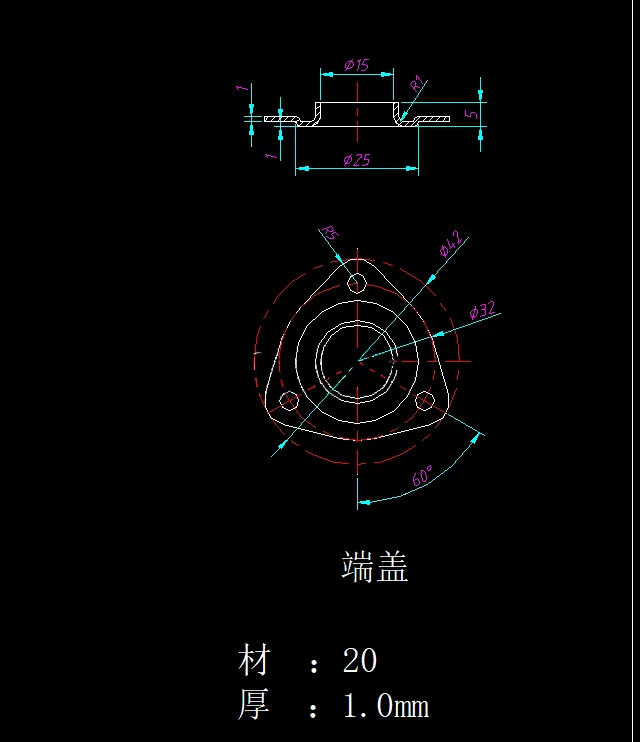

本文完成端盖多工位级进冲压模具设计，零件材料选用20钢，料厚1.0mm，零件包含冲孔、翻边、浅成型、落料工序，精度按IT13执行。对比单工序模、复合模，确定采用级进模方案；采用双边载体排样，一共设置5个工位：冲导正孔与成型、冲底孔、翻边、两次落料，计算搭边、步距、条料宽度，材料利用率67.99%。 完成冲裁力、成型力、翻边力、卸料推件力整套工艺力计算，总工艺力281.9kN，计算模具压力中心；确定冲裁间隙，完成冲孔、落料、翻边凸凹模刃口尺寸计算。选用J2340开式双柱可倾压力机；凹模采用整体式结构，凸模采用台肩式固定，选用四角导柱钢板模架，配置弹性卸料机构，完成垫板、固定板等零部件选型设计。 对压力机公称力、滑块行程、模柄孔、模具闭合高度逐项校核，各项参数满足使用条件。借助CAD完成二维装配图与零件图纸绘制，大量选用标准件，便于模具装配维护。整套级进模依靠条料连续送料导正定位，可实现端盖自动化批量冲压生产，本次设计掌握翻边成型类级进模排样、工艺力计算与全套零部件设计方法。
