作品包括：

Word设计说明书1份

开题报告一份

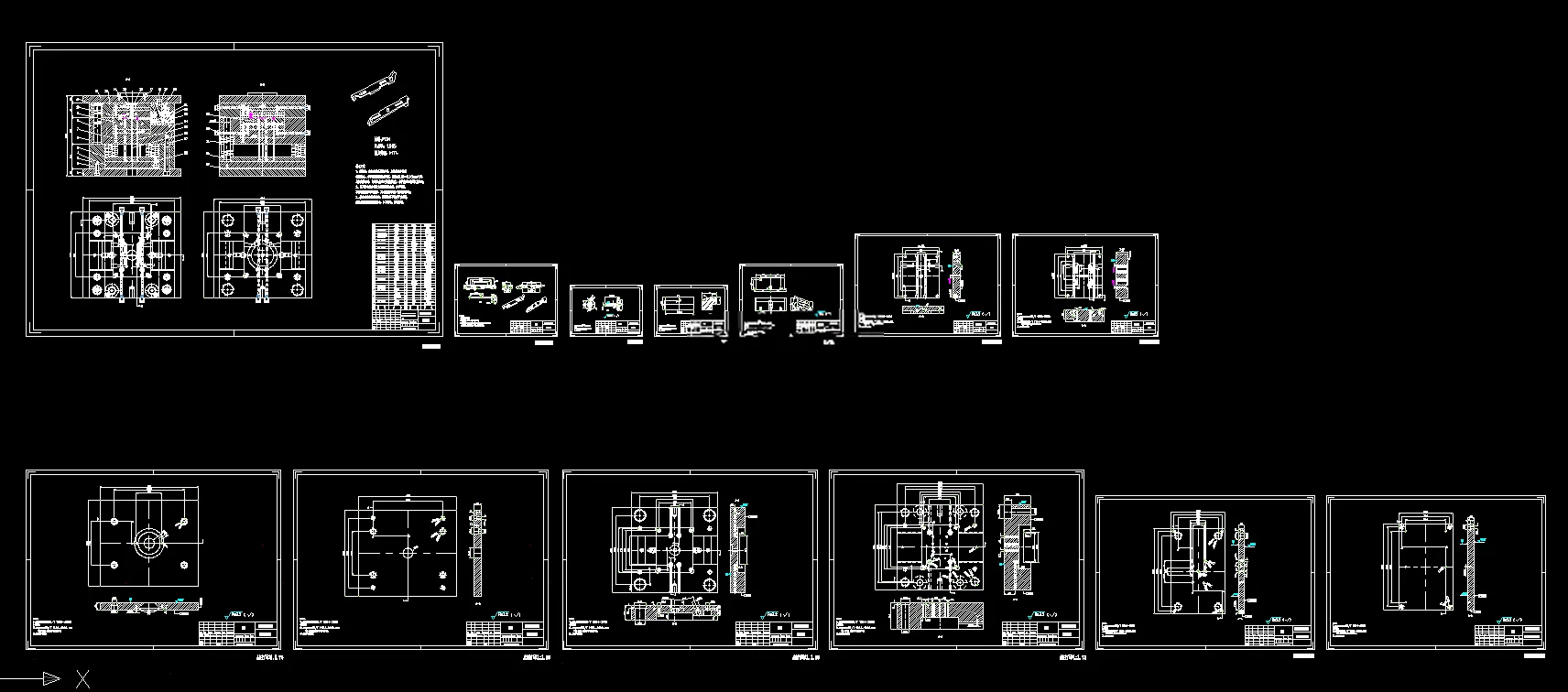

CAD版本图纸，共13张

UG三维图一份

模流分析一份

摘要

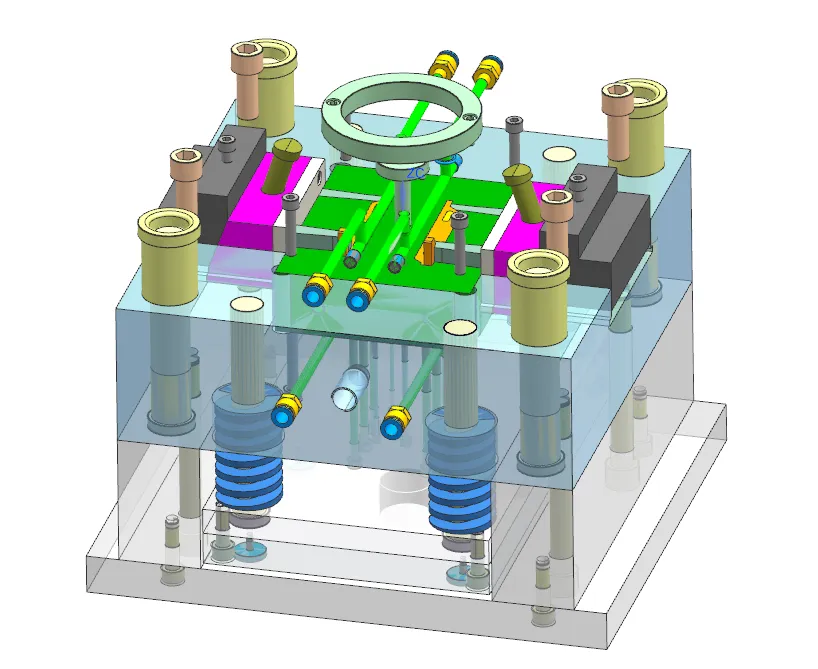

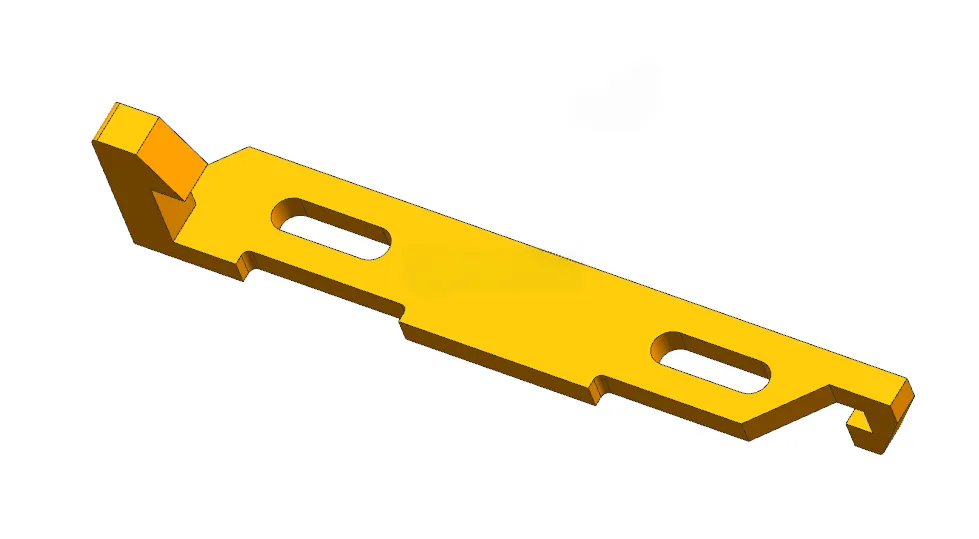

本文完成POM材质推拉限位钩注塑模具数字化设计，塑件尺寸106mm×34mm×16mm，壁厚2.45mm，配合部位精度MT4，其余MT5，单件质量8.68g，塑件两侧存在倒扣特征。模具采用**一模两腔**对称排布，分型面设置在塑件最大轮廓底面；浇注系统设计圆锥形主流道、圆形分流道与矩形侧浇口，配置Z型冷料穴与拉料杆，依靠分型面及推杆间隙实现排气。成型零件采用镶嵌式型腔型芯，依据POM收缩率完成成型尺寸计算；针对两侧倒扣，设计斜导柱滑块侧向抽芯机构，完成抽芯力、斜导柱直径计算。脱模选用多规格均布推杆推出，核算脱模力与推杆刚度，配备弹簧复位机构；冷却采用矩形环绕式水冷回路，控制水路温差。选用CI型标准两板模架，匹配HTFSA900/300u注塑机，对注射量、锁模力、注射压力、模具安装厚度、拉杆间距、开模行程逐项校核，全部参数满足设备要求。运用Moldflow开展模流仿真，完成网格修复，分析填充、压力、熔接痕、气穴、冷却、收缩及翘曲变形，仿真结果表明成型缺陷可控。借助UG、CAD完成三维建模与全套图纸绘制，整套模具抽芯、推出动作可靠，可实现推拉限位钩塑件批量注塑生产
