作品包括：

Word设计说明书1份

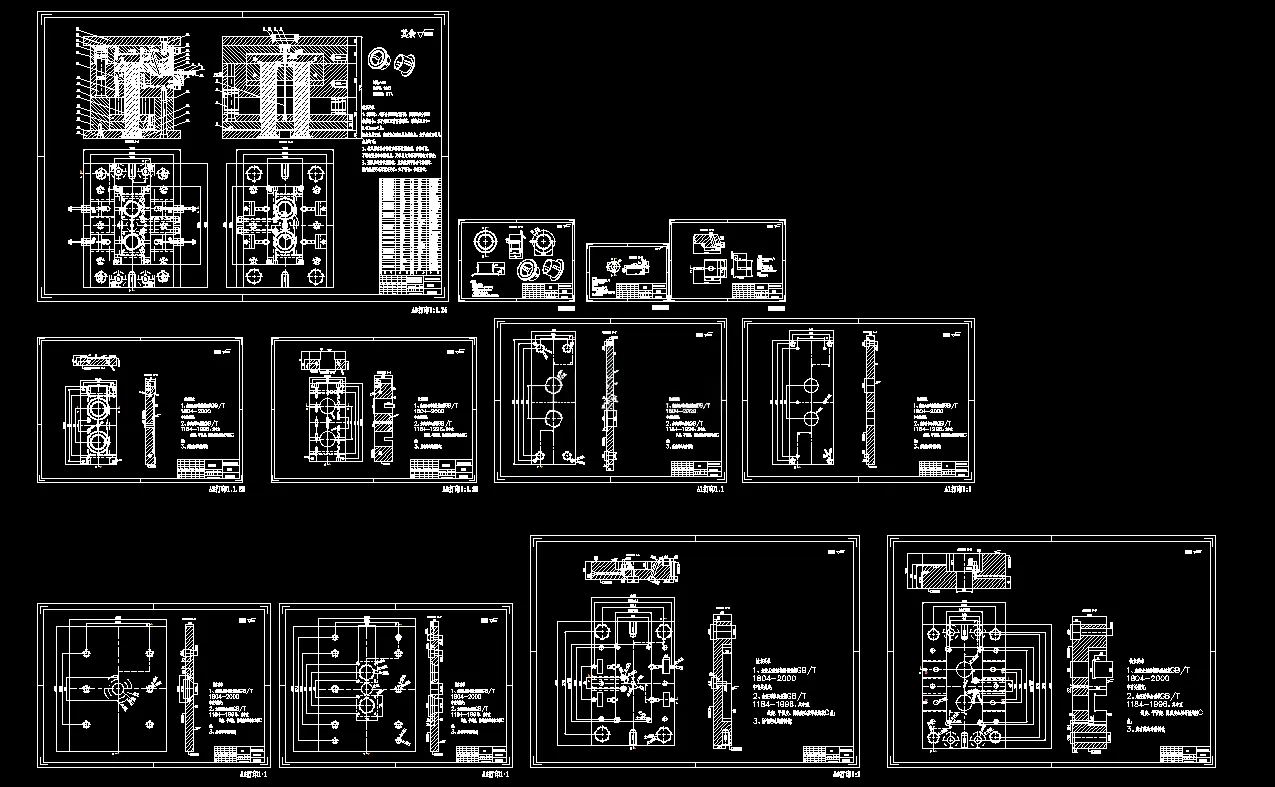

CAD版本图纸，共12张

UG三维图一份

摘要

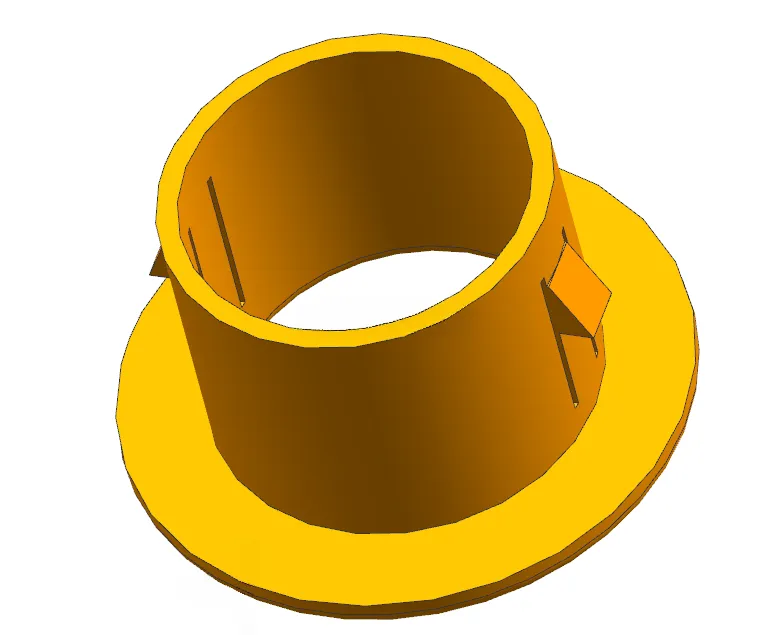

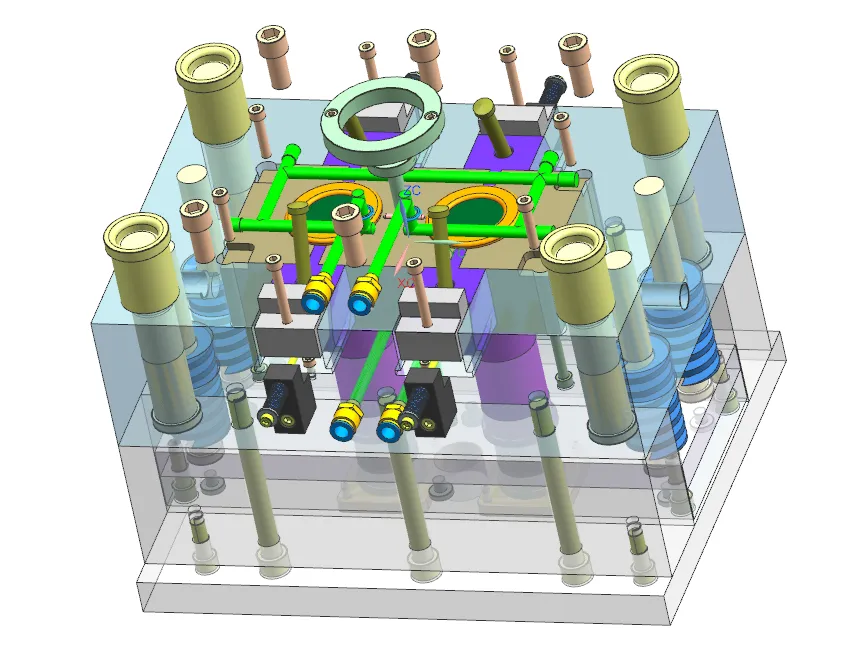

本文完成ABS材质空调装饰盖板注射模具设计，塑件外形80mm×80mm×45mm，壁厚3.28mm，精度MT4级，侧面带有方形侧孔，采用UG10.0完成三维建模，CAD绘制二维工程图纸。模具选用**一模两腔**对称布局，分型面设置在塑件最大轮廓底面；浇注系统采用圆锥主流道、圆形分流道与潜浇口，搭配Z型拉料杆，依靠分型面实现排气。 针对塑件侧向方孔，设计斜导柱滑块侧向抽芯机构，完成抽芯力、斜导柱直径计算；成型零件采用整体式型腔与型芯，依据ABS收缩率完成型腔、型芯成型尺寸核算；脱模选用推管推出机构，计算脱模力，配备复位杆弹簧复位与推板导向机构；冷却系统布置环绕式水冷回路，计算冷却水流量、换热面积，确定水路直径10mm。选用CI3045标准C型模架，匹配XSZY250注塑机，对注射量、锁模力、闭合高度、开模行程、模具安装尺寸逐项校核，各项参数满足设备要求。 完整设计模具各零部件结构尺寸，阐明模具开合模、抽芯、推出的完整工作原理。整套模具结构完备，侧抽与推出机构运行可靠，能够实现空调装饰盖板稳定批量注塑生产。
