作品包括：

Word设计说明书1份

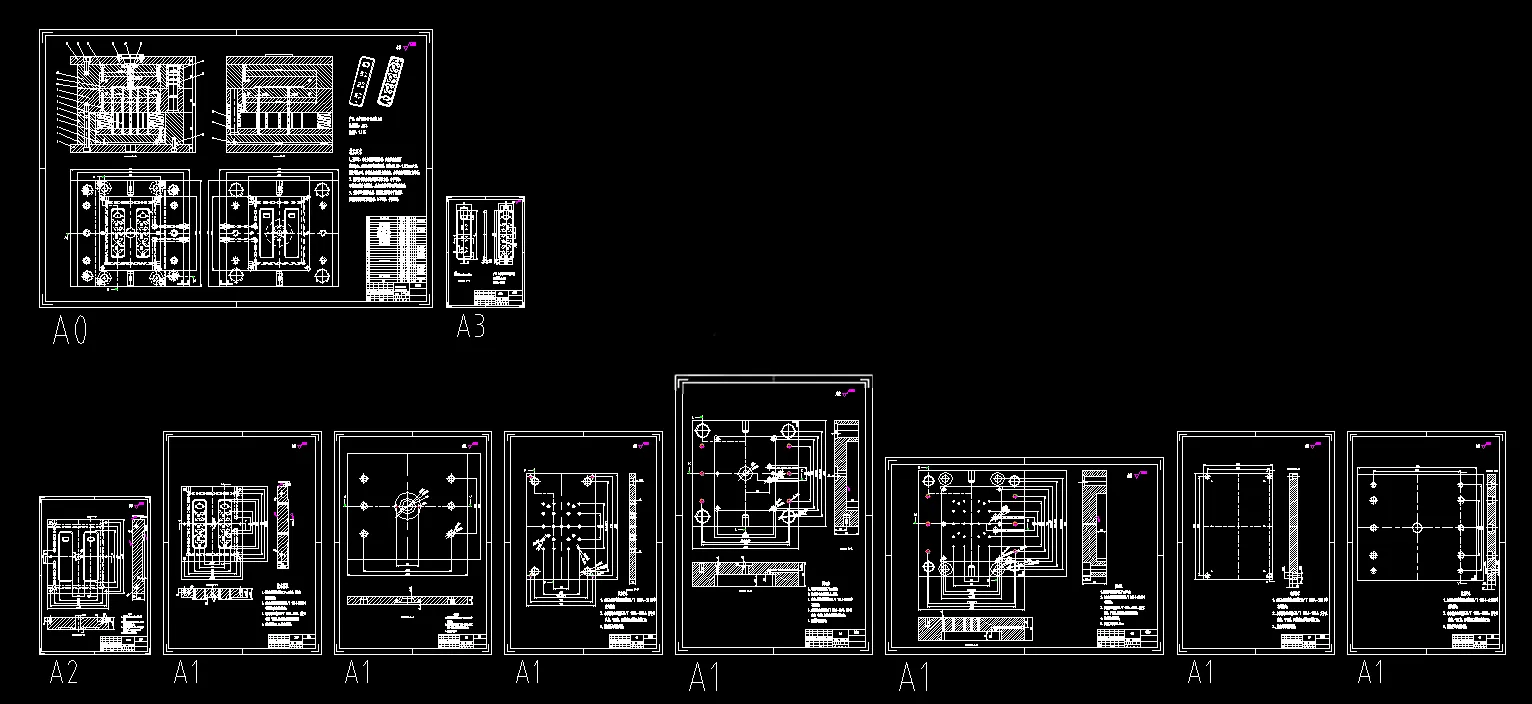

CAD版本图纸，共10张

UG三维图一份

摘要

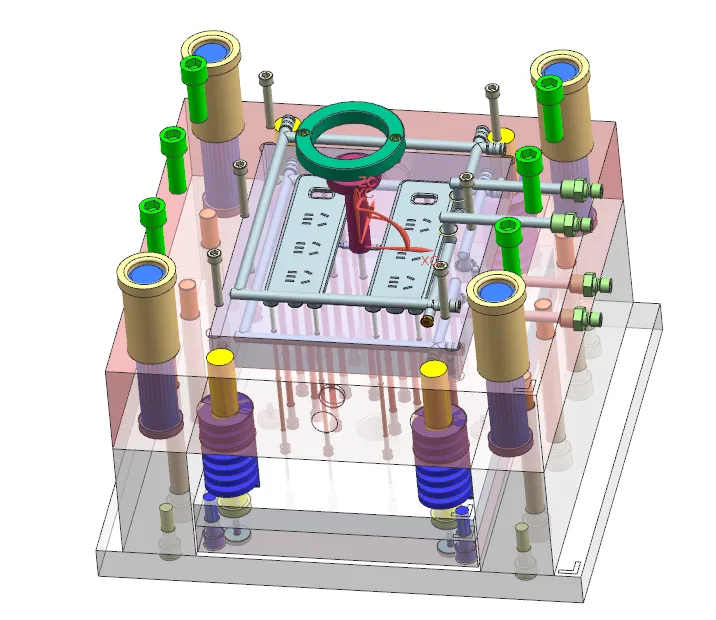

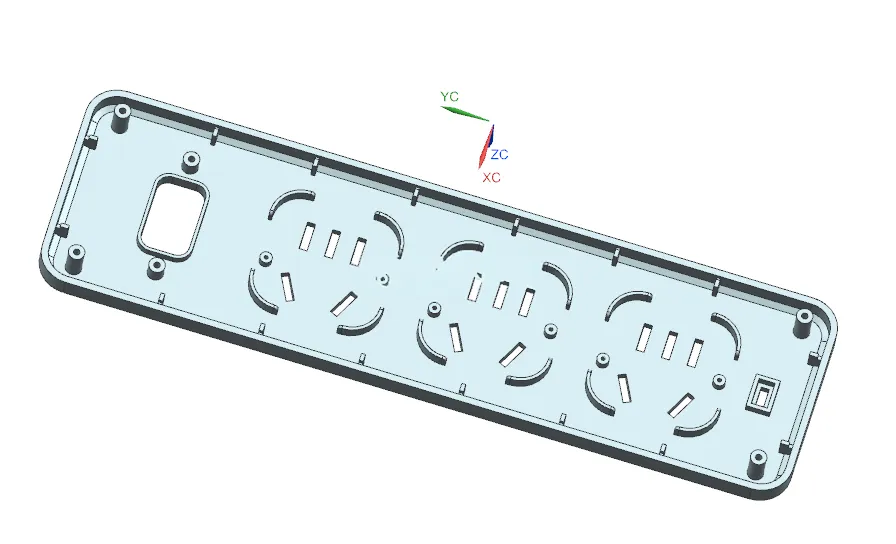

本文完成公牛GN212插座上盖注塑模具设计，塑件采用ABS材料，外形尺寸54mm×187mm×9.7mm，平均壁厚1.22mm，精度MT4/MT5，脱模斜度0.51°，单件质量21.73g。模具采用**一模两腔**对称布局，分型面选取塑件最大底面；浇注系统设计锥形主流道、圆形分流道，采用侧浇口进料，配置Z型拉料杆与冷料穴，依靠分型面间隙完成排气。 成型零件选用镶嵌式型腔、型芯，完成成型尺寸计算与强度校核；冷却系统采用环绕式水冷回路，水道直径10mm；脱模机构布置多根推杆与推管实现均衡顶出，采用弹簧复位杆复位，搭配35导柱导套实现合模导向。选用GBT 125552006标准CI型模架，配套XSZY500/350卧式注塑机，对注射量、锁模力、注射压力、模具安装尺寸、移模行程逐项校核，全部满足生产条件。 设计使用UG完成三维建模，选用标准件，简化模具装配维修。整套模具结构简单可靠，可实现插座上盖批量注塑生产，同时巩固注塑模具理论，提升模具计算与软件绘图实操能力。
