作品包括：

Word设计说明书1份

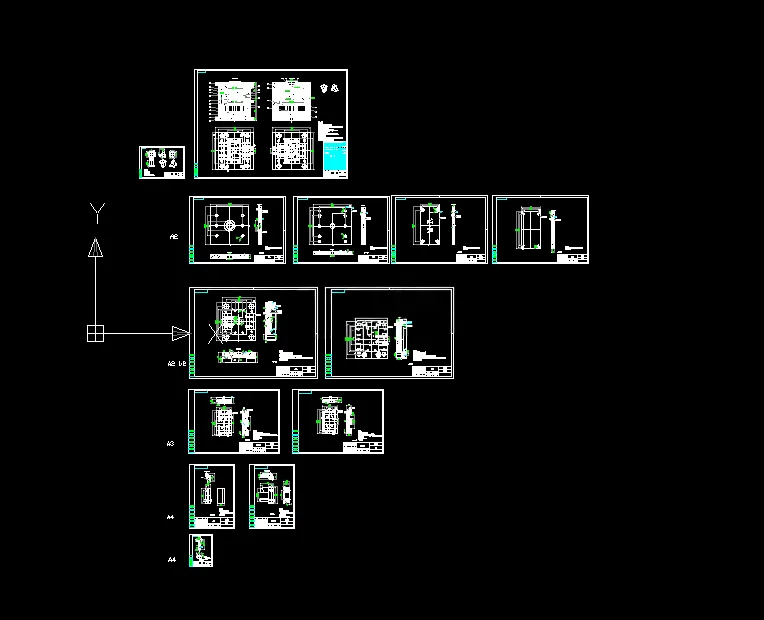

CAD版本图纸，共13张

UG三维图一份

摘要

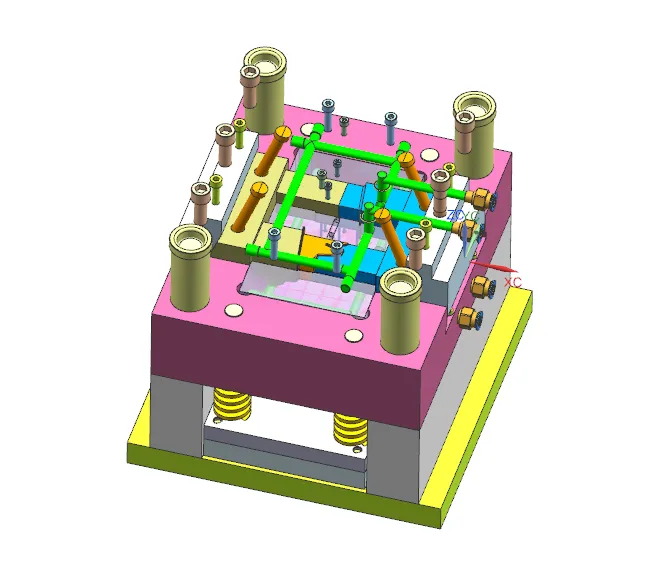

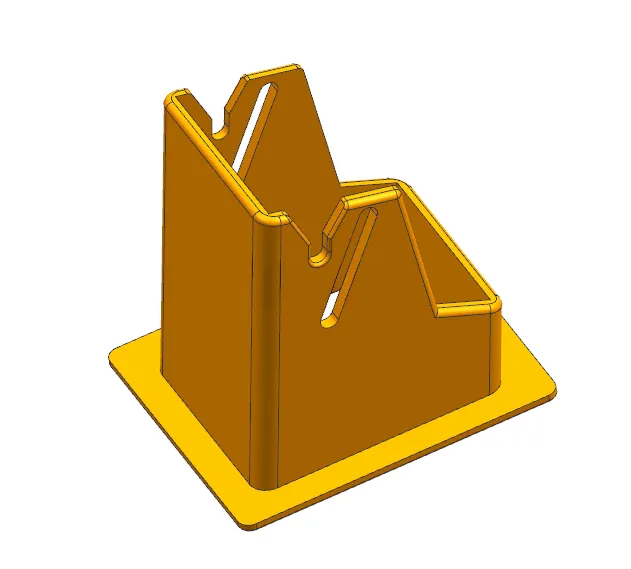

本文完成5M型ABS塑料卡扣注塑模具设计，塑件外形52mm×51mm×45mm，平均壁厚1.68mm，精度MT4，采用**一模两腔**对称布局，分型面设于塑件最大底面，选用侧浇口进胶，搭配Z型冷料穴，依靠分型面实现排气。 完成镶嵌式型腔、型芯尺寸计算与强度校核；设计环绕式水冷冷却系统；采用多根推杆推出、弹簧复位杆复位机构，配置导柱导套导向；针对侧面方孔设计斜导柱滑块侧向抽芯机构。选用XSZY250/160注塑机与CI型标准模架，对注射量、锁模力、注射压力、安装尺寸、移模行程逐项校核，各项参数满足成型条件。 借助MoldFlow开展CAE仿真，分析注射时间、压力、熔接线、气穴、冷却温差与变形，仿真显示冷却温差小，熔接线和气穴分布于非关键区域，最大变形0.24mm，模具方案可行，可实现卡扣批量注塑生产。
