作品包括：

Word设计说明书1份

CAD版本图纸一套

UG三维图一份

摘要

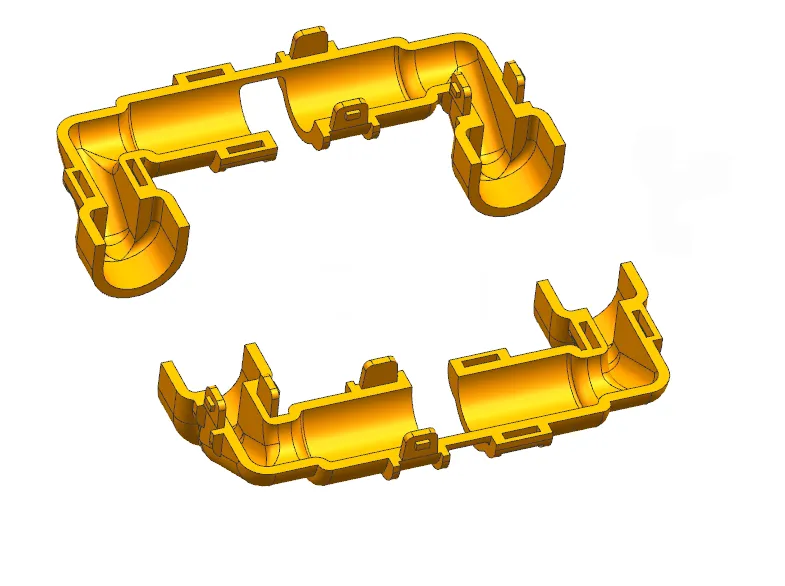

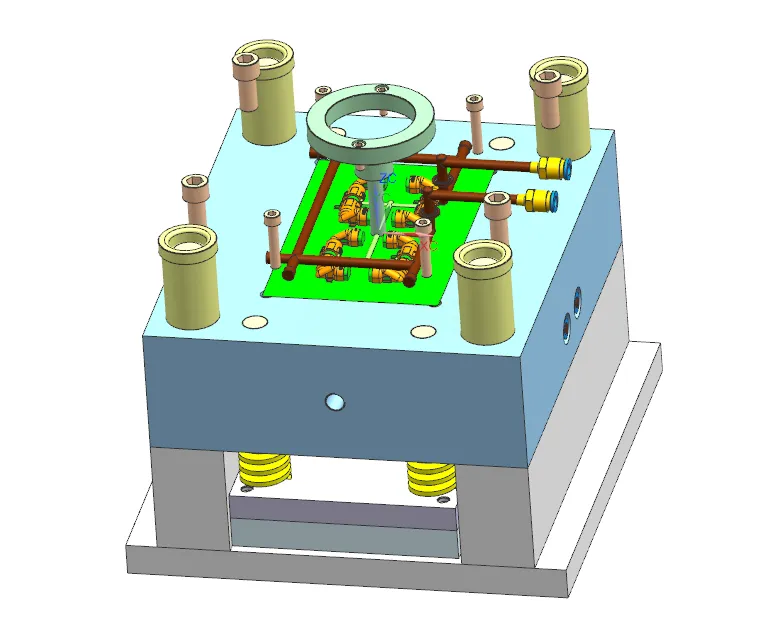

本文完成新能源汽车PA66管卡注射模设计，塑件外形26.85mm×66.30mm×15.90mm，平均壁厚1.13mm，精度MT4，采用**一模四腔**布局，分型面设于塑件最大轮廓处，选用潜浇口进胶，依靠分型面完成排气。 完成型腔型芯尺寸计算，设计环绕式水冷冷却系统；采用推杆推出、弹簧复位机构，配备导柱导套导向。选用XSZY250/160注塑机与CI3035标准模架，对注射量、锁模力、注射压力、开模及安装尺寸逐项校核。借助MoldFlow开展模流仿真，分析填充、压力、熔接线、气穴、冷却与翘曲变形，熔接线和气穴处于边缘非关键区域，最大变形0.8934mm，仿真结果表明模具方案可行，可满足管卡批量注塑生产。
