作品包括：

Word设计说明书1份

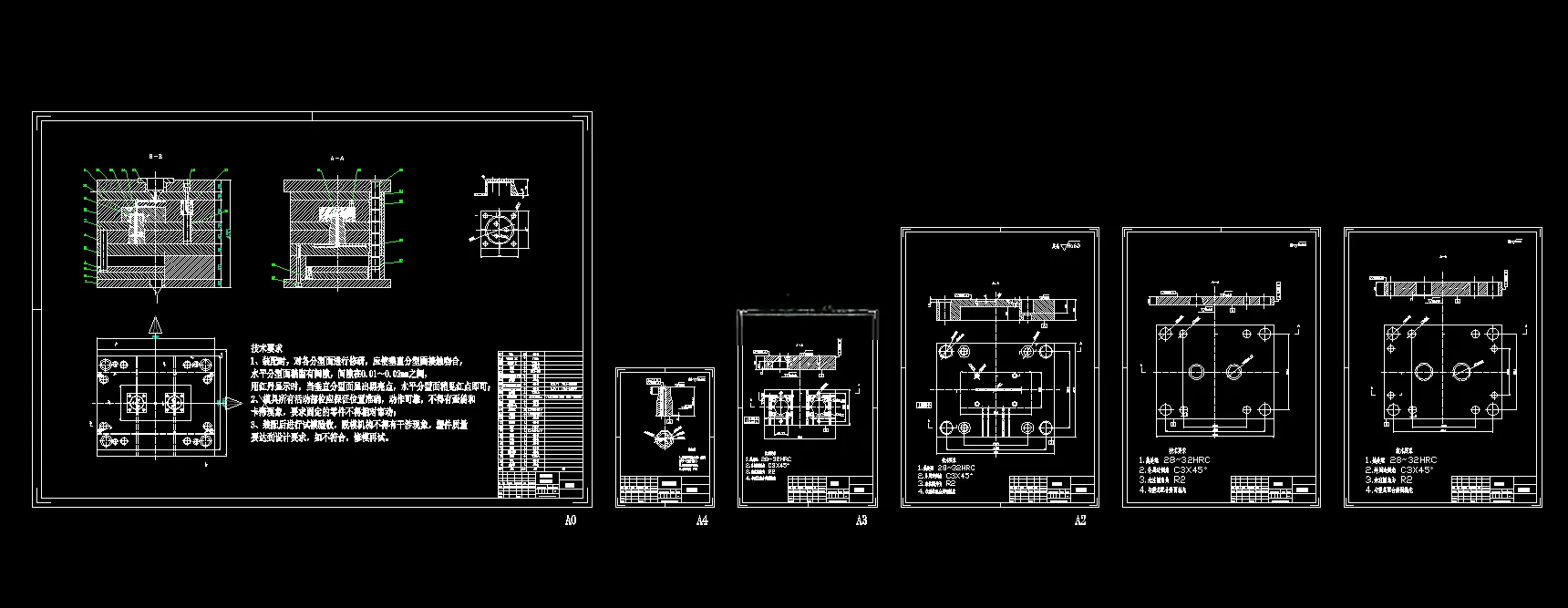

CAD版本图纸，共6张

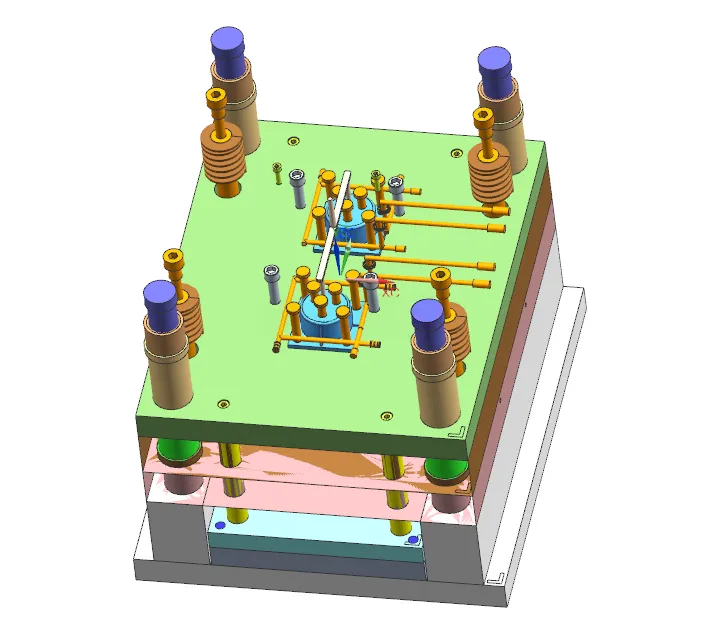

UG三维图一份

摘要

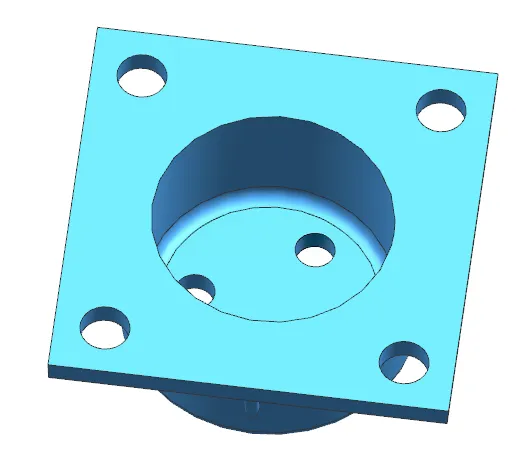

本文完成塑料面盖注塑模具设计，塑件材料选用PVC，外形尺寸80mm×80mm×35mm，平均壁厚4.57mm，精度MT4级，零件内部设置加强筋，转角做圆角处理，脱模斜度取0.51°。模具采用**一模两腔**三板模结构，点浇口进料，分型面设置在塑件最大底面。 浇注系统设计锥形主流道、梯形截面分流道，配置圆锥形冷料穴与拉料杆；成型零件采用镶嵌式型腔、型芯，完成型腔与型芯成型尺寸计算；依靠分型面与推杆间隙实现自然排气。冷却系统采用环形水冷回路，水道直径6mm；脱模机构选用多根推杆均匀顶出，保证塑件平稳脱模。选用XSZY500/350卧式注塑机，对注射量、锁模力、模具安装尺寸、开模行程进行校核，各项参数均满足生产要求。 设计运用UG完成塑件三维建模，结合CAD绘制模具零件与装配图纸，选用标准件，兼顾模具加工、装配与后期维修，整套模具结构合理，能够满足该面盖批量注塑生产需求。
