作品包括：

Word设计说明书1份

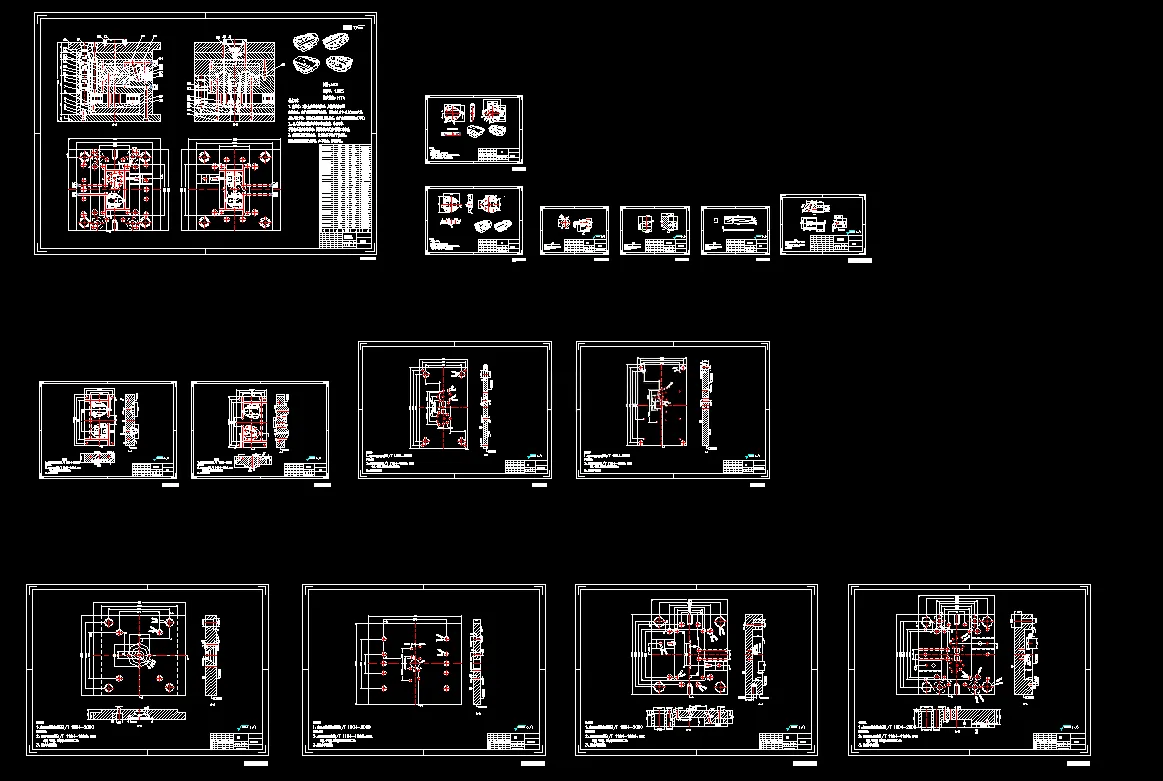

CAD版本图纸，共15张

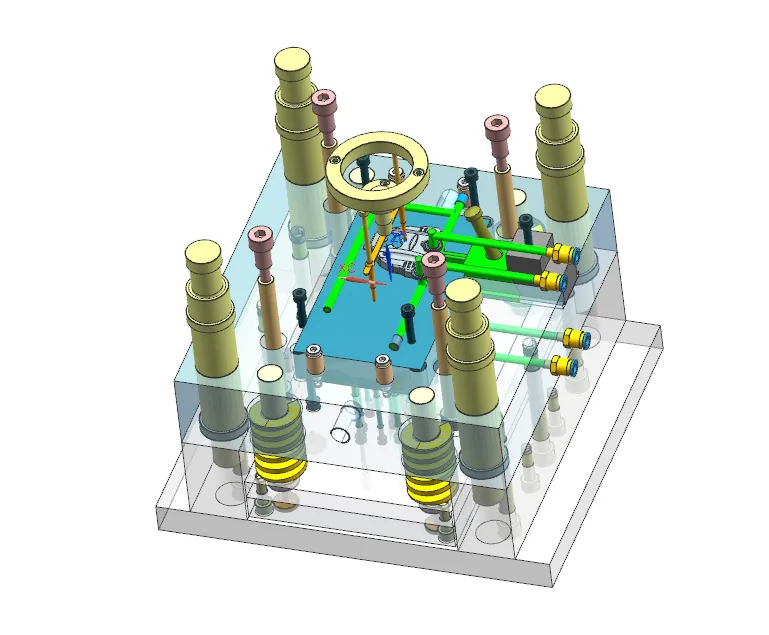

UG三维图一份

摘要

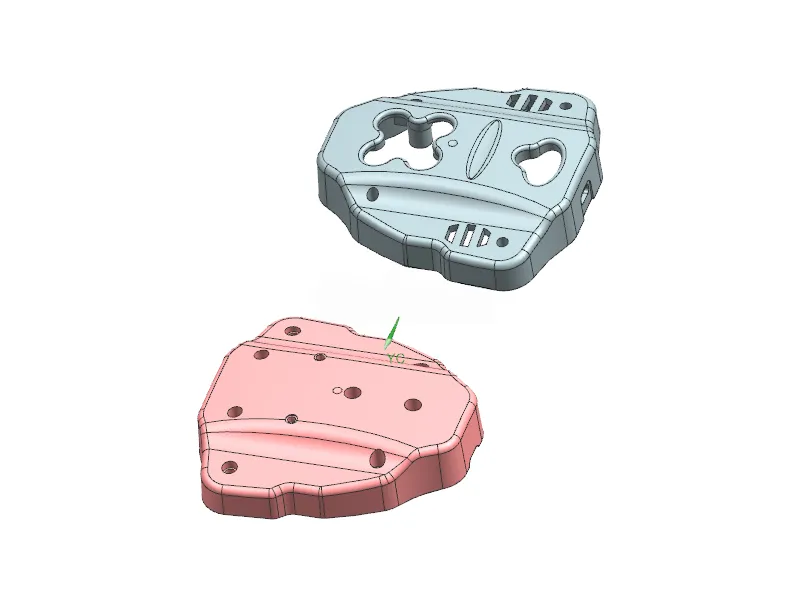

本文完成接线器外壳注塑模具设计，塑件选用ABS材料，外形尺寸69.57mm×67.97mm×18mm，平均壁厚1.66mm，单件质量11.46g，精度等级MT4，脱模斜度取0.51°。模具采用**一模两腔对称布局**，分型面设在塑件最大底面；浇注系统设计锥形主流道、圆形分流道，采用顶面中心点浇口，配置圆锥式冷料穴，依靠分型面实现排气。 成型零件采用镶嵌式型腔、型芯，完成成型尺寸计算与壁厚强度校核；冷却系统采用环绕式水冷回路，水道直径8mm；脱模机构选用多规格推杆均匀顶出，弹簧复位杆实现复位。塑件存在侧向倒扣，增设斜导柱滑块外抽芯与斜销内抽芯机构，完成抽芯距、斜导柱直径、抽芯力计算。选用XSZY250/160卧式注塑机，选用FCI3335标准点浇口模架，依次校核注射容量、锁模力、注射压力、模具安装尺寸与开模行程，全部满足生产条件。 设计借助UG软件完成三维建模与图纸转换，合理选用标准件，兼顾成型质量与加工装配。本次设计巩固注塑模具理论知识，提升三维软件应用与结构计算能力。
