作品包括：

Word设计说明书1份

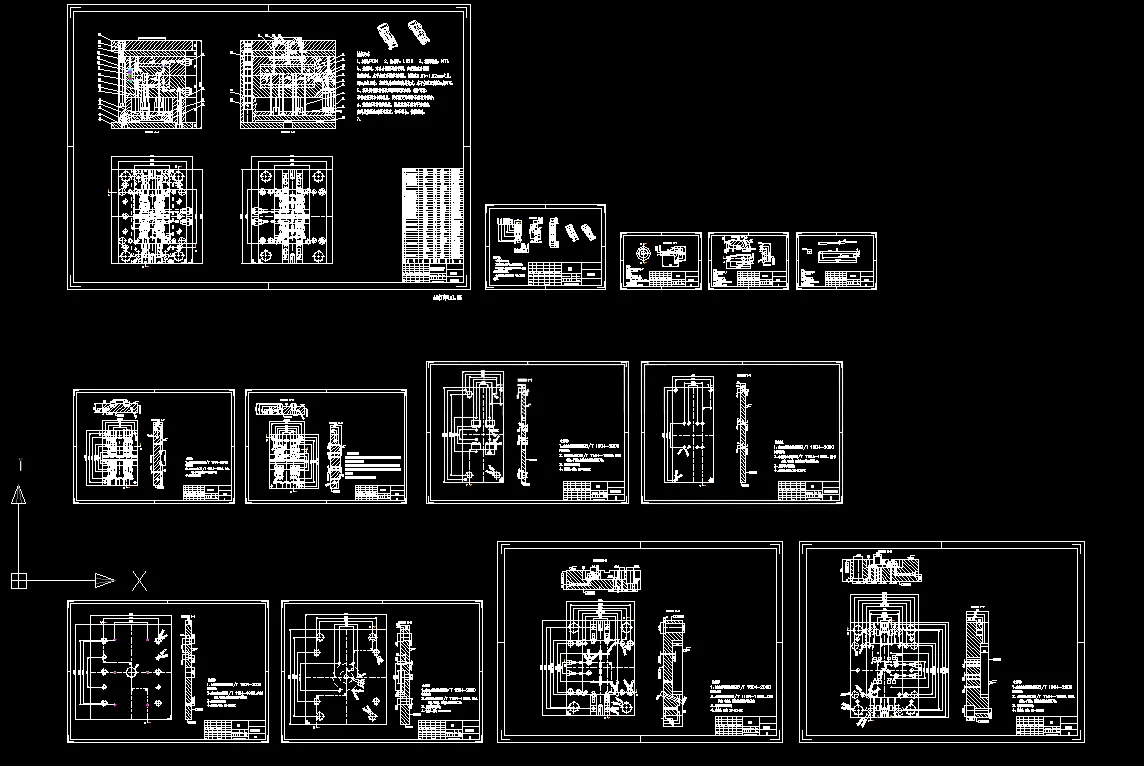

CAD版本图纸，共13张

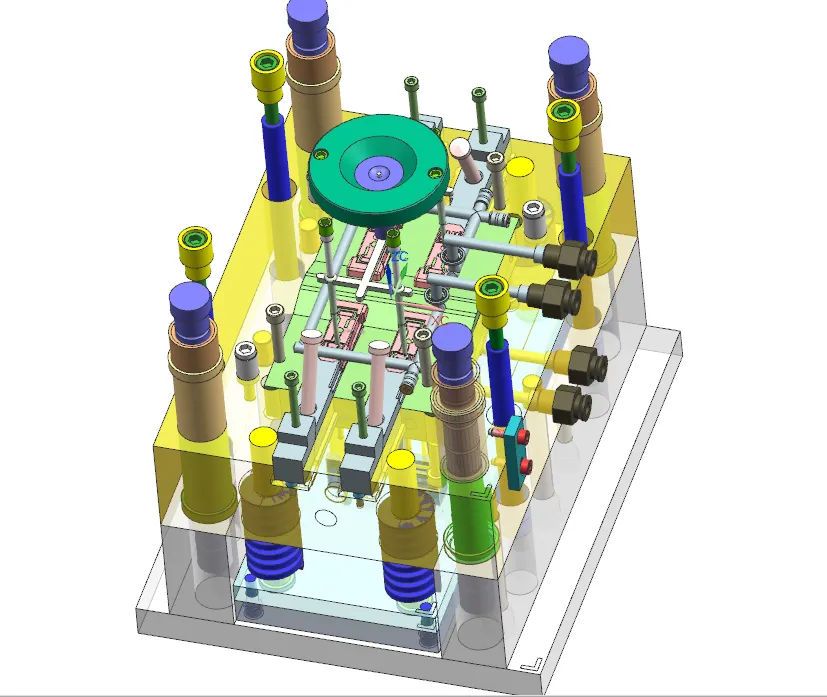

UG三维图一份

摘要

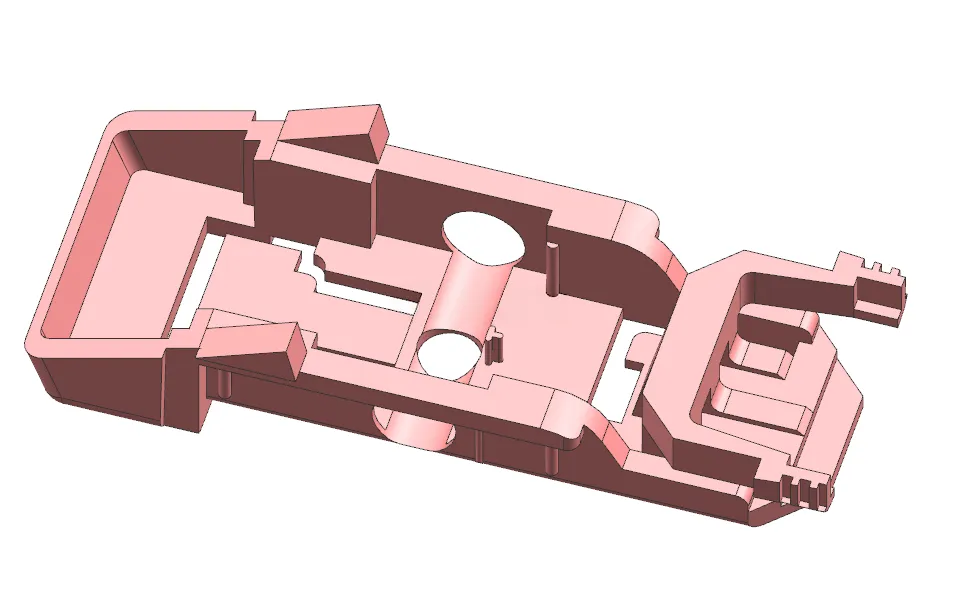

本文针对卡口式刮雨器连接支架开展模流分析与注塑模具设计。塑件选用POM材料，平均壁厚1.16mm，精度等级MT4/MT5，零件外形尺寸25mm×62.65mm×14.23mm，单件质量5.32g。模具采用一模四腔对称布局，分型面设置在零件最大底面，浇注系统设计主流道、梯形分流道与侧进胶浇口，设置冷料穴与分型面排气。 模具选用标准CI型模架，成型零件采用镶嵌式型腔、型芯，完成成型尺寸计算与强度校核；设计环绕式水冷冷却回路；脱模机构采用推杆推出、弹簧复位，配置导柱导套导向，针对侧面孔位设置斜导柱侧向抽芯机构。选用XSZY250/160注塑机，并完成注射量、锁模力、安装尺寸等校核。 借助Moldflow开展模流仿真，对比三种进胶方案，从充填时间、压力、熔接线、气穴、翘曲变形综合对比，确定侧进胶方案。仿真表明塑件最大变形0.335mm，熔接线、气穴位于非关键区域，满足成型要求。本次设计结合CAE仿真优化模具结构，减少试模缺陷，保障塑件成型质量。
