N2452-垃圾破碎机主刀具结构设计【含Proe三维图】 下载积分：400　资料编号： N2452

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

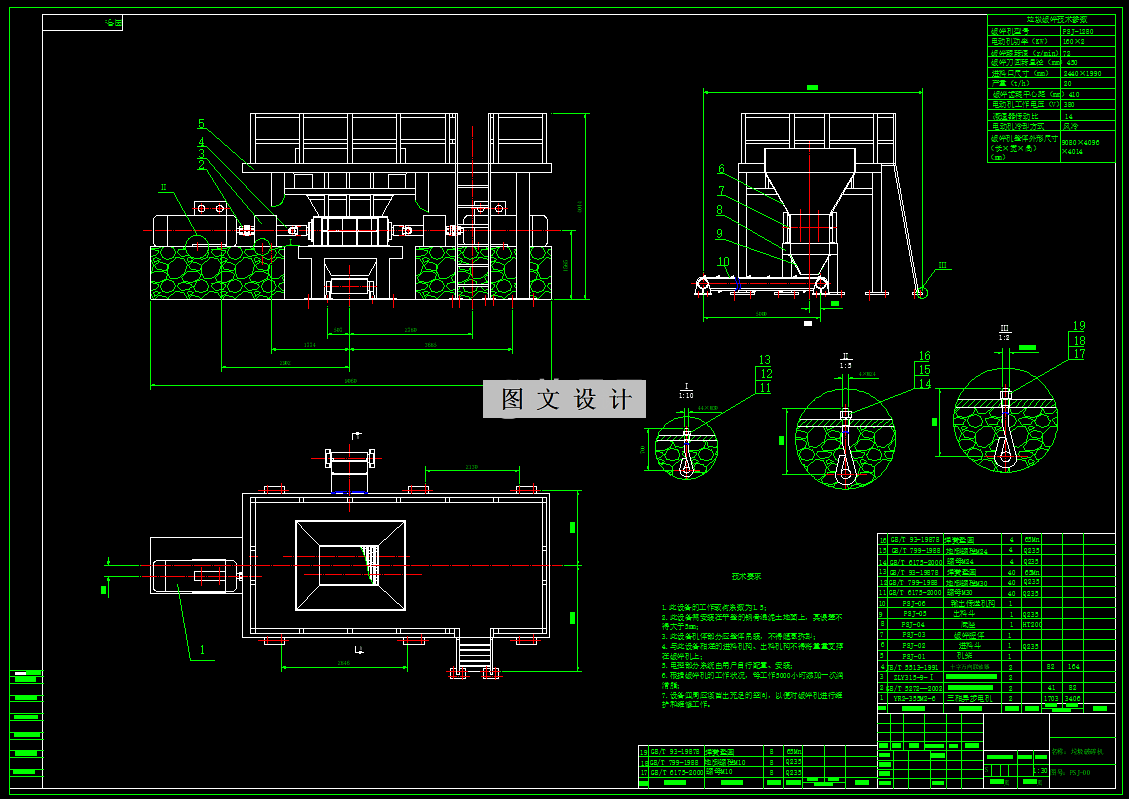

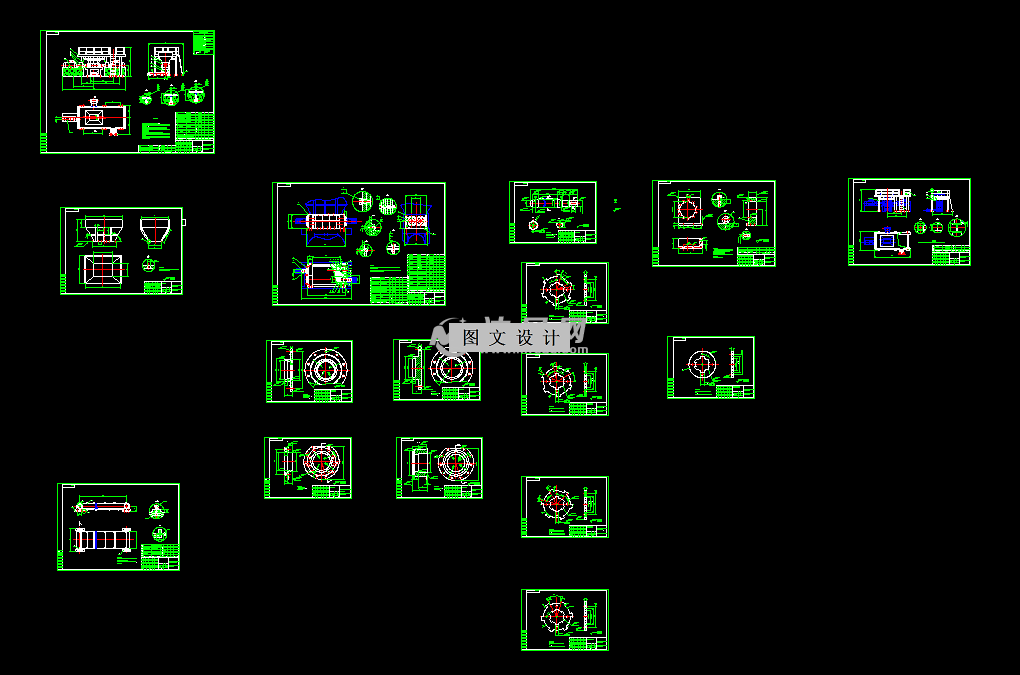

CAD版本图纸，共16张

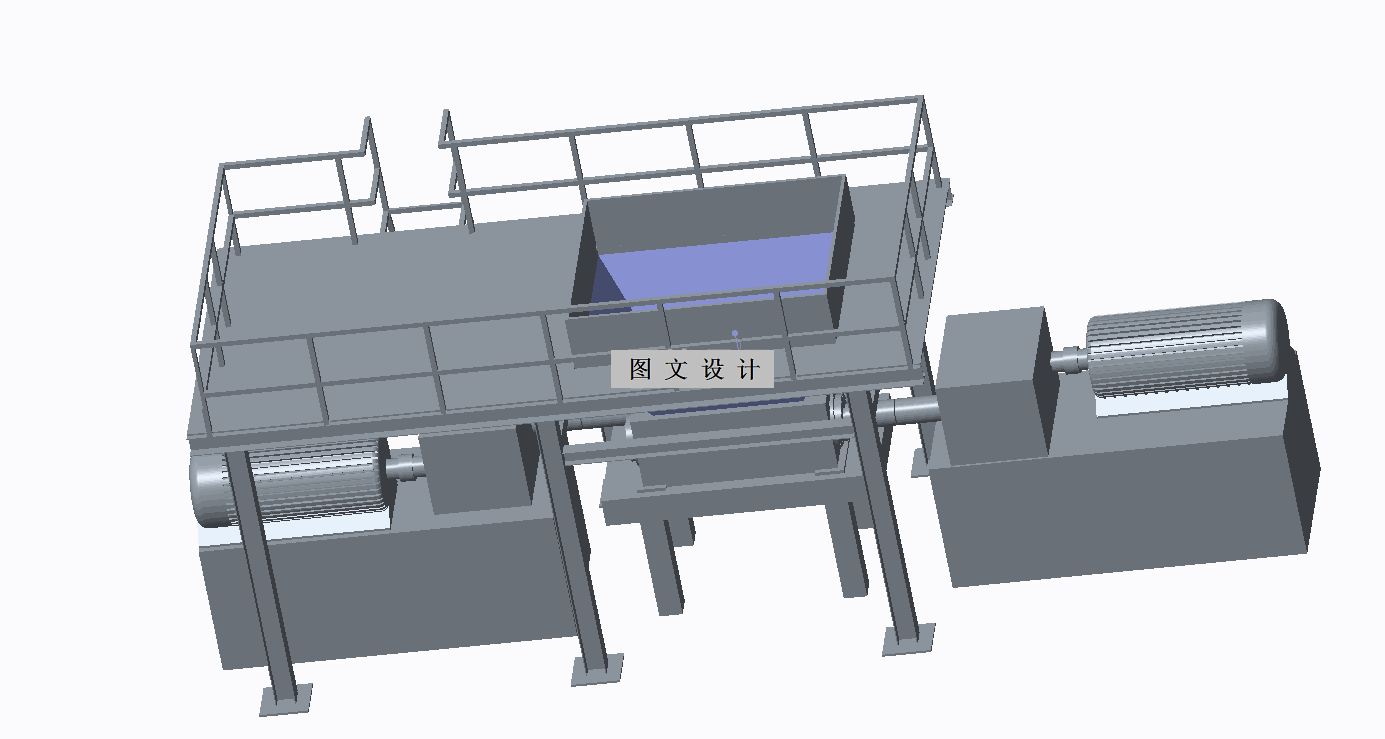

Proe三维图一套

摘要

此次设计的破碎对象拟定为最大厚度不大于3mm的薄钢板，采用与传统破碎有一定差别的破碎原理，拟定主要破碎方式为压碎与剪碎。根据要求的生产率的技术要求，结合同类产品的基本数据以及经验公式，通过理论分析计算，确定垃圾破碎机的齿辊转速、齿辊直径、电机功率选型以及减速器选型。设计破碎齿辊的整体结构及校核，通过摩擦磨损实验得到的数据，设计齿形，优化刀具结构参数，包括前角、后角、刀尖角、主偏角、刃倾角等，优化齿形结构；同时，对刀具的材料进行优化选择。包括轴的结构设计及校核，螺栓、轴承、联轴器、键与密封件等的选择分析等。运用PROE软件，建立垃圾破碎的三维立体模型，真实的反映实体的基本结构，提高设计工作效率。
