作品包括:

Word设计说明书1份，共49页，约24000字

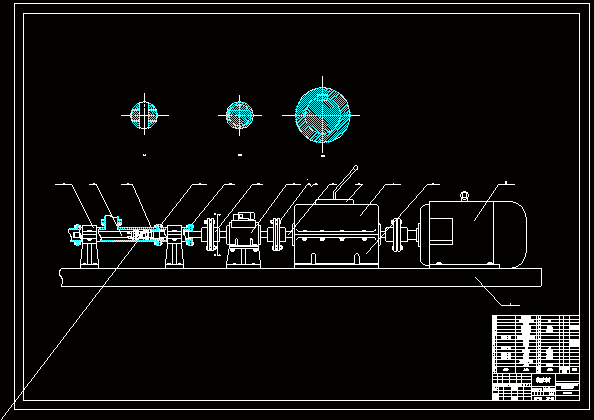

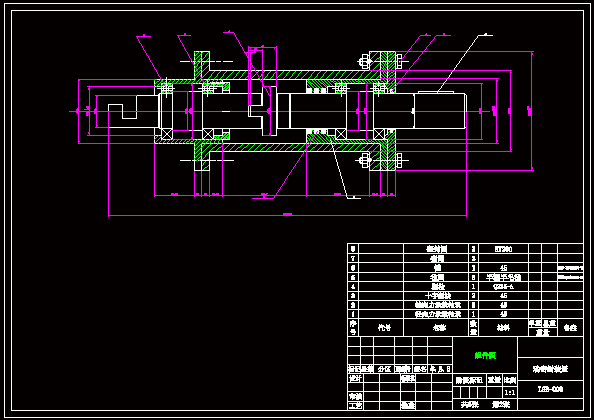

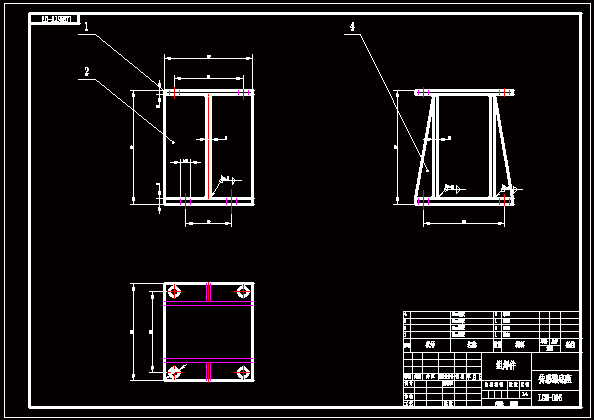

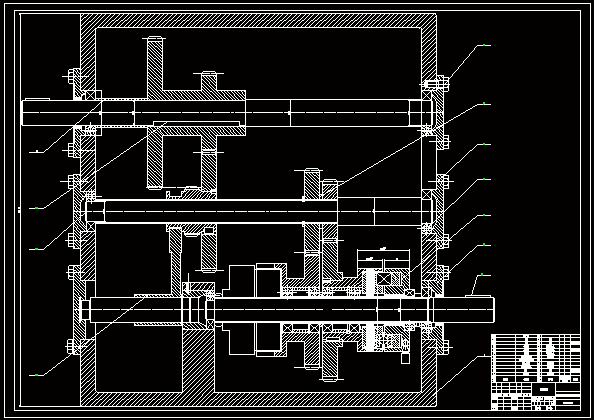

CAD版本图纸，共6张

摘要

螺杆泵采油是油田生产井最有效的人工举升方法之一，适用于稠油、低产和含沙油田的开采使用。近几年来，地面驱动螺杆泵油井在油田的用量越来越多，但由于缺少深入研究，螺杆泵井的系统效率较低。为解决这一问题，本文进行了螺杆泵试验台的设计方面的研究。 通过调节试验台上螺杆泵入口压力，模拟螺杆泵工作时的不同沉没度，实现在不同工况下进行试验的目的；通过调节出口压力，实时采集螺杆泵工作时的流量、输入转矩、转速，并计算螺杆泵的输入功率、输出功率和容积效率，从而完成螺杆泵水力特性的检测。 螺杆泵试验台动力部分主要由 电动机、变速器、转矩转速传感器、密封装置、连接装置等构成。由变频器控制电机的工作频率，从而控制电机的输出转速；电机和变速器之间设置联轴器，补偿两轴相对偏移和震动，将运动传递到减速器和转矩转速传感器，转矩转速传感器通过动密封装置和转子连接器把运动传递到螺杆泵的转子，从而得到螺杆泵的流量和压力数据，即而达到检测目的。
