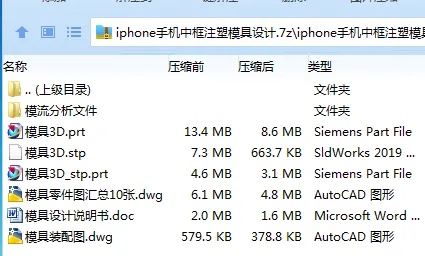

作品包括:

Word版设计说明书1份，共50页，约14000字

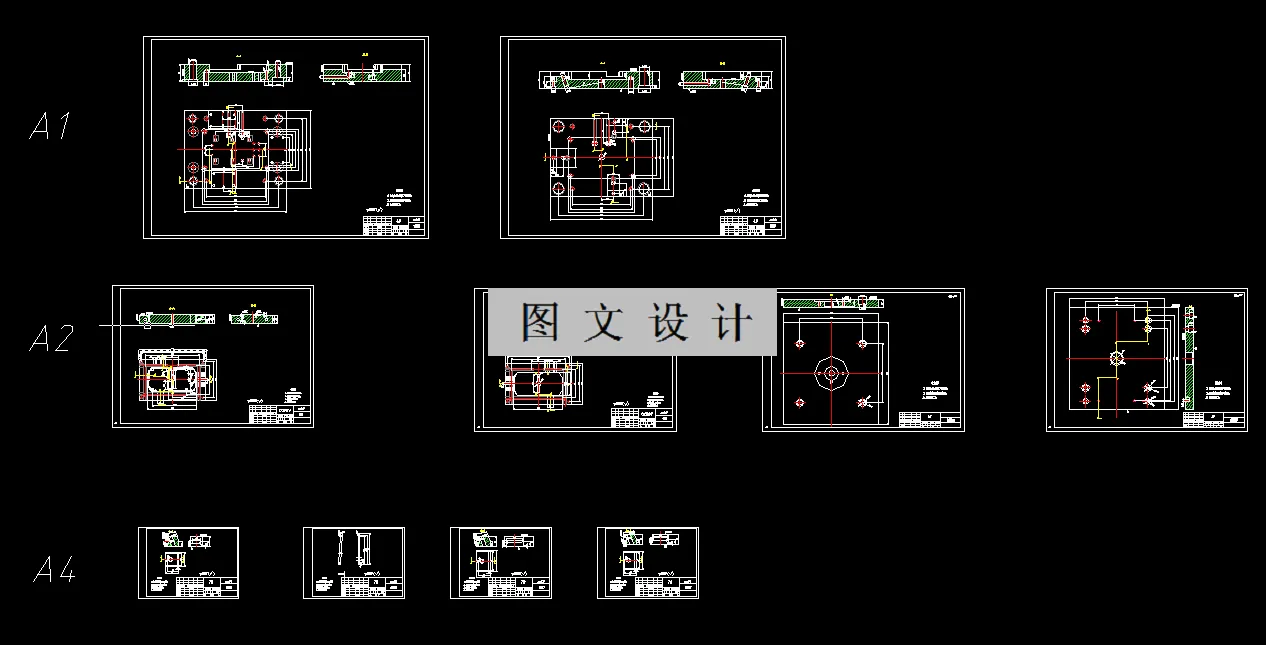

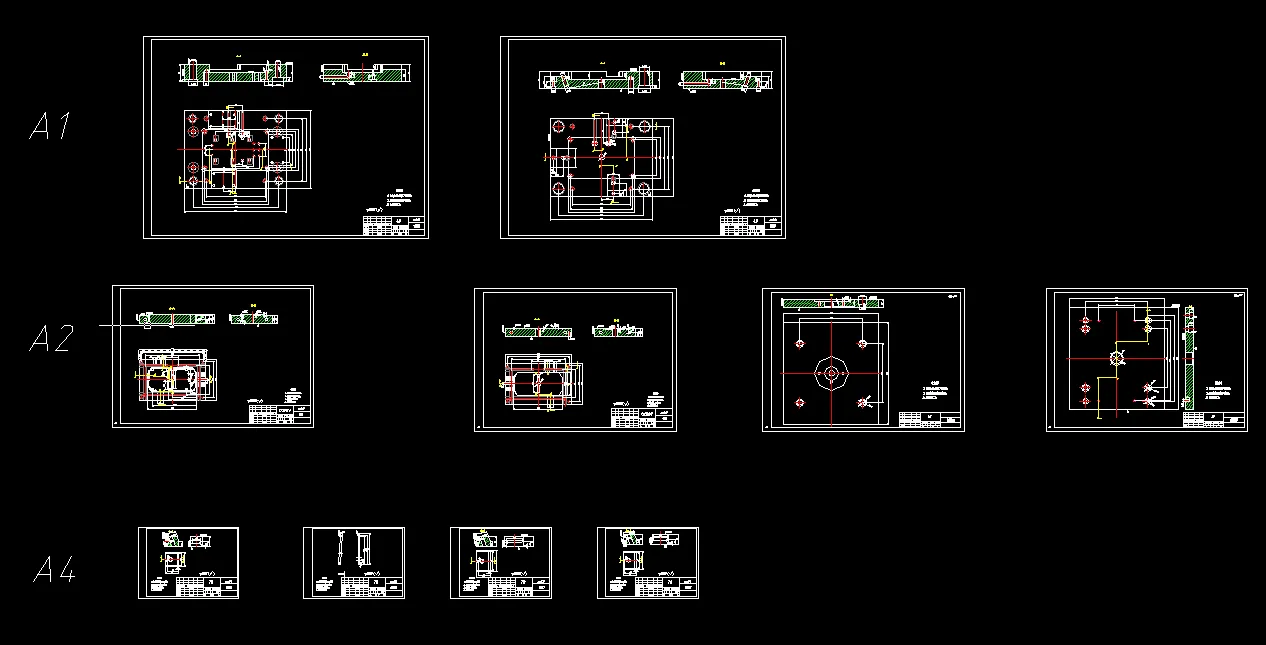

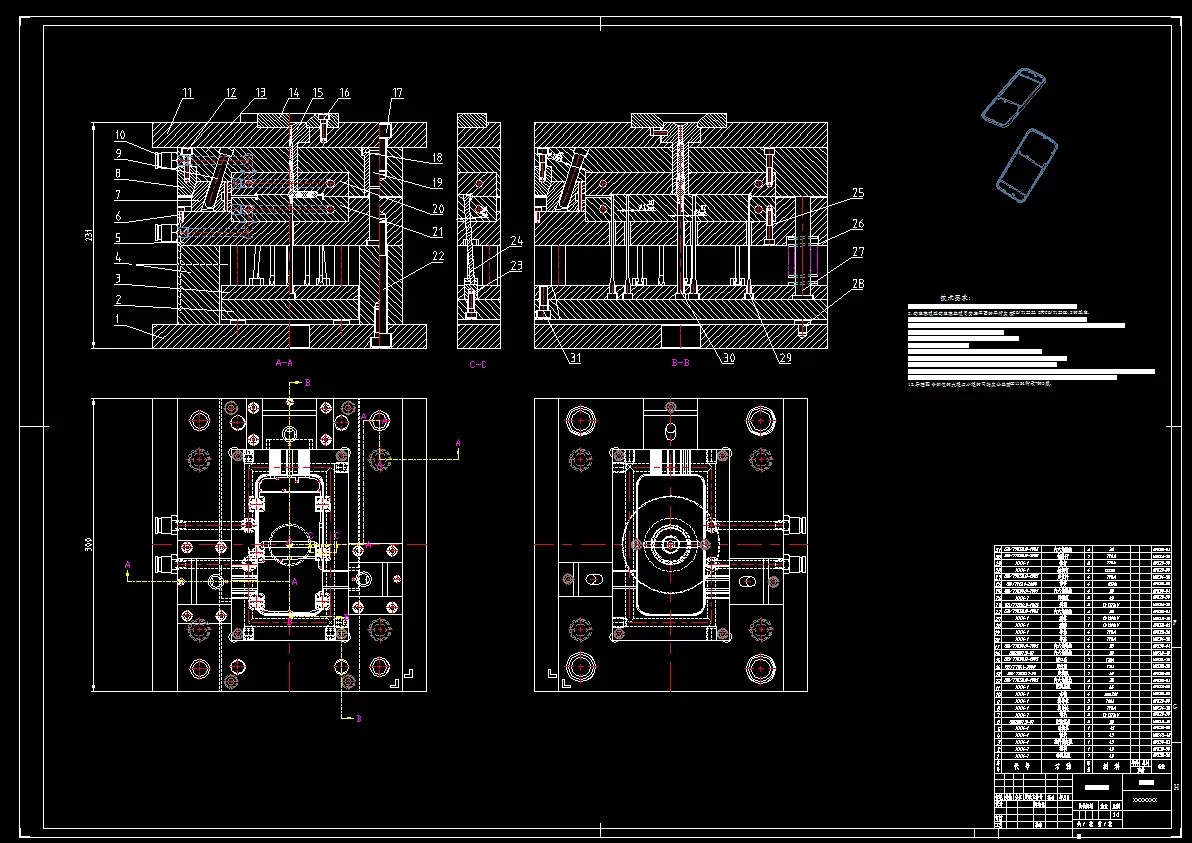

CAD版本图纸，共11张

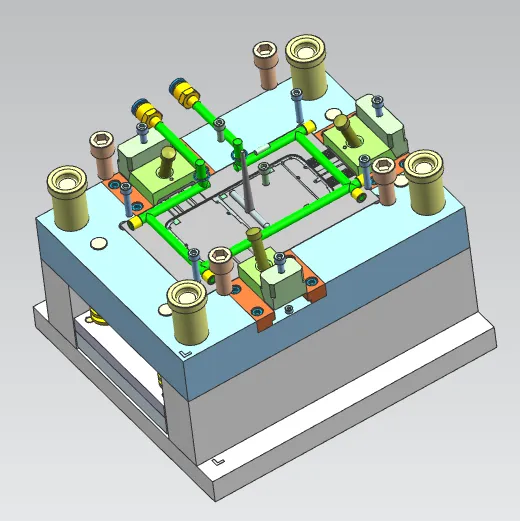

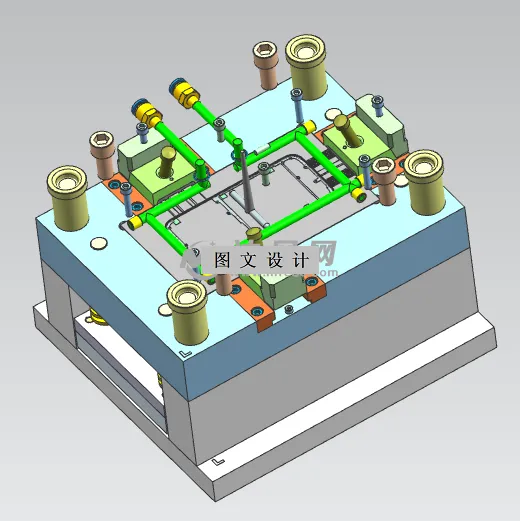

UG三维图一份

模流分析文件一份

   摘 要

塑料属于工程实际中非常重要的一类材料，在整个工业领域中，这一门类发展最为迅速。注塑模具的发展，对整个国家的发展有着非常重要的作用，是国家重点的发展分支，能够衡量国家的发展水平，模具行业必将是未来重点发展。

随着人们越来越多的使用塑料制品，且塑料工业的快速发展，注塑模具逐渐受到人们和世界工厂的关注，本文重点讨论和研究了iphone手机中框的注塑模具设计，iphone手机中框是一种常见的日常儿童玩具，本文主要对成型iphone手机中框模具方案各个机构方案进行了详细的研究与设计，首先分析了iphone手机中框工艺结构，综合材料所需性能并对PC材料选择，然后选取了分型面的位置并确定型腔数目，对模具的浇注系统、脱模机构、模具冷却以及排气系统都做了相应的设计。本次模具设计所选注塑机型号为海天SZA-YY60，对注塑机主要参数进行了校核。由于此次模具采用了侧浇口的浇口类型，所以为模具选择CI龙记大水口两板标准模架。

关键词：iphone手机中框；注塑模具；模架；冷却系统；

目  录

1  绪论 1

1.1题目背景 1

1.2国内外相关研究情况 1

1.2.1国内注塑模具相关研究情况 1

1.2.2国外注塑模具相关研究情况 2

1.3模具工业的发展趋势 3

1.4毕业设计主要内容 3

2  iphone手机中框工艺性分析 4

2.1塑件的结构分析 4

2.2 精度等级分析和表面质量 5

2.3材料的选取 5

2.4 PC的成型工艺 6

3 分型面及型腔排布的选择 7

3.1分型面的选择 7

3.2确定型腔数量及排列方式 7

4  注射机的选择 9

4.1 单次注射量计算 9

4.2 注射机初选 9

4.3注射机工艺参数校核 10

4.3.1注射压力校核 10

4.3.2锁模力的校核 10

4.3.3模具厚度尺寸校核 11

4.3.4 开模行程校核 12

4.5模架的选择 12

5  浇注系统的设计 14

5.1主流道设计 14

5.2分流道的设计 15

5.3 浇口设计 17

5.4冷料穴和拉料杆设计 18

6  成型零件工作尺寸的计算 19

6.1 成型零件结构设计 19

6.2 成型零部件工作尺寸的计算 20

7脱模机构的设计 24

7.1 脱模机构基本要求 24

7.2 推出机构的确定 24

7.3脱模力的计算 24

7.4 脱模机构的布置 25

8导向机构设计 26

8.1 导向机构的作用 26

8.2 导柱导套的结构形式 26

9抽芯机构的设计 27

9.1 抽芯机构的选择 27

9.2 抽芯距S计算 28

9.3 斜导柱设计 28

9.3.1 斜导柱的角度 28

9.3.2 斜导柱长度及开模行程计算 28

9.4 滑块的设计 28

9.5 斜推杆设计 29

10 模具温度控制及排气系统的设计 30

10.1 排气系统设计 30

10.2 温度系统设计 30

10.3冷却系统的简单计算 30

10.3.1 单位时间内注入模具中的塑料熔体的总质量W 30

10.3.2确定单位质量的塑件在凝固时所放出的热量 30

10.4冷却水管道的布置 31

11 模流分析 33

11.1 分析前处理 33

11.1.1划分网格 33

11.1.2 浇口位置分析 33

11.1.3 网格统计 34

11.2  CAE分析过程 34

11.2.1流动时间 34

11.2.2速度/压力切换时的压力 34

11.2.3总体温度 35

11.2.4注射位置处压力：XY图 35

11.2.5 气穴 36

11.2.6 熔接线 36

11.3 冷却分析 36

11.3.1 回路冷却液温度 36

11.3.2 回路雷诺数 37

11.4 翘曲分析 38

11.4.1 变形，所有因素：变形 38

11.5 结论 39

11模具总体结构 40

11.1 模具装配图 40

11.2 模具三维总装图 40

结  论 42

参考文献 43

致  谢 44
