作品包括：

Word设计说明书1份

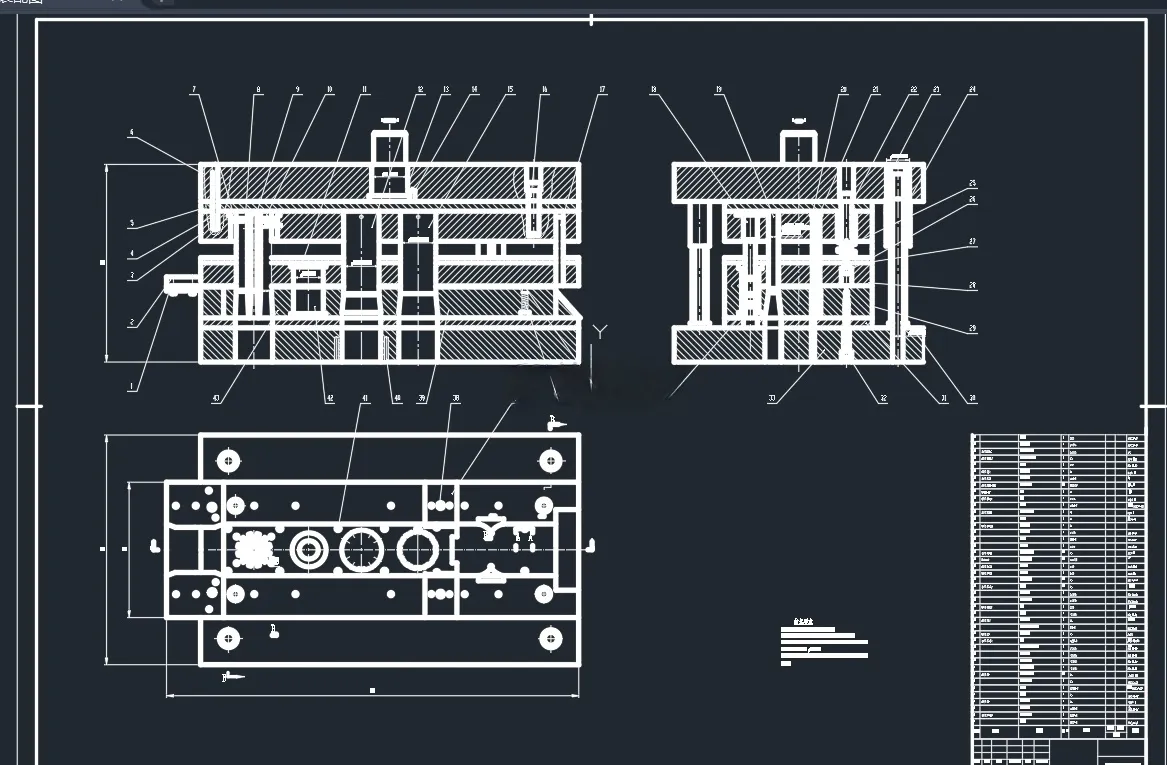

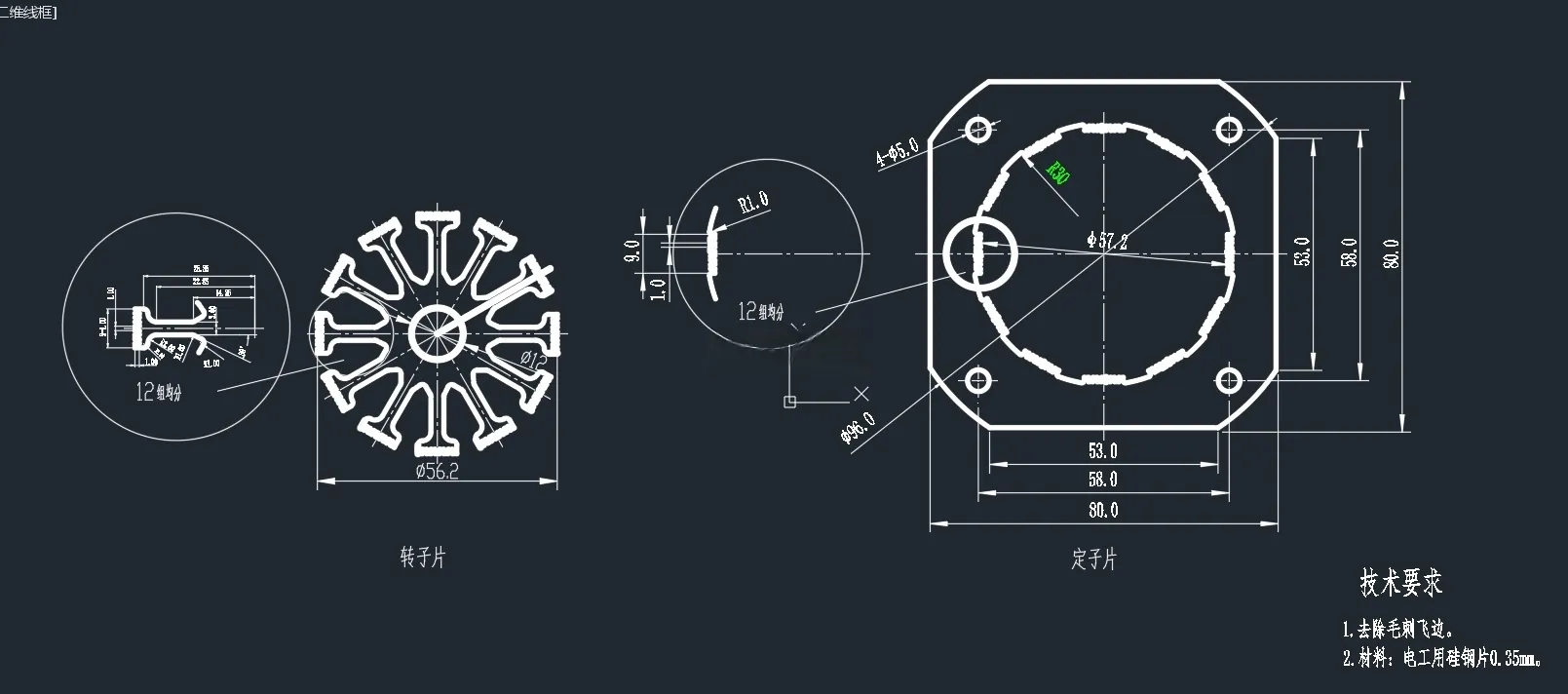

CAD版本图纸，共9张

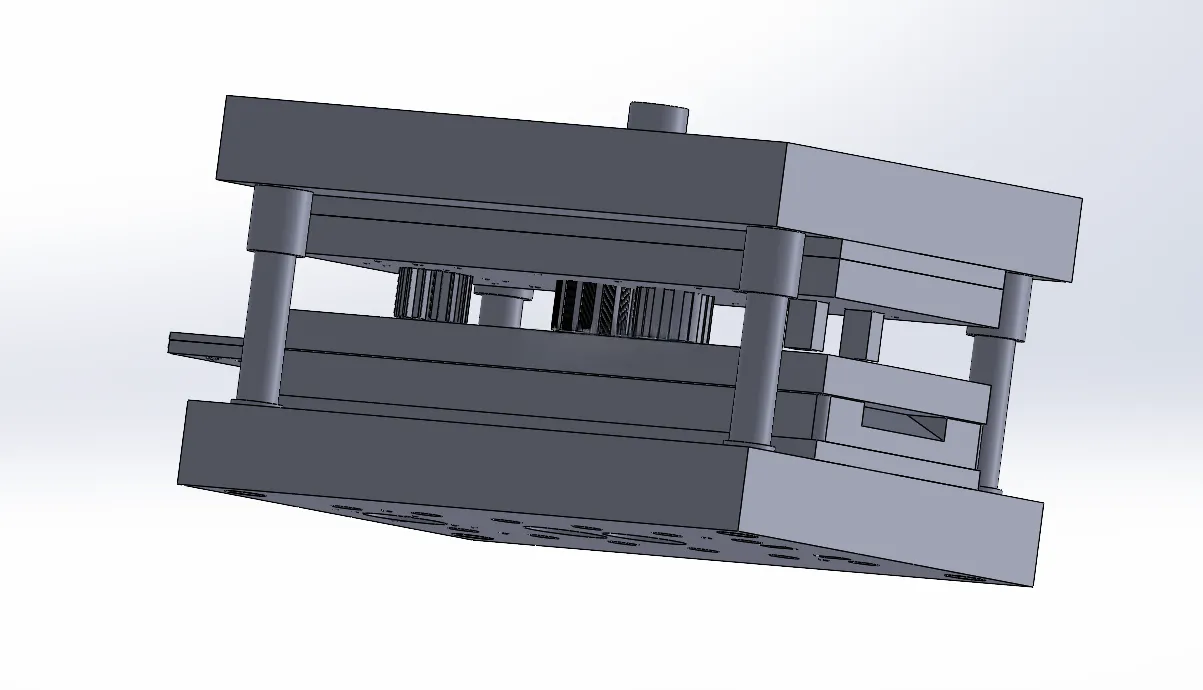

SW三维图一套

摘要

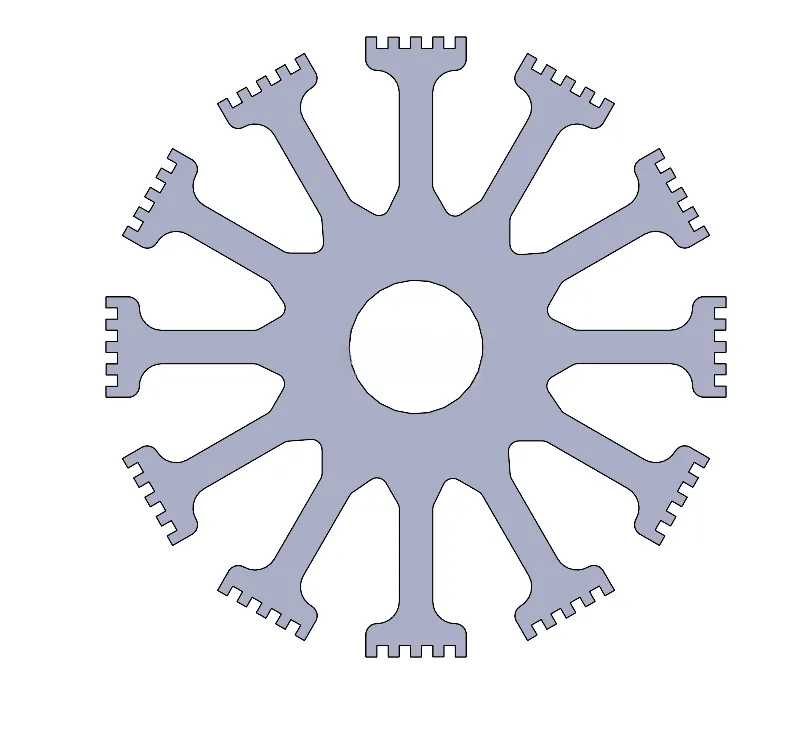

由于电机定子片、转子片结构复杂，对精密度要求较高，在设计过程中充分考虑了定子片叠装铆接孔与中心轴孔的对称度要求，以及材料的平整度和模具的工作强度。采用了七工位排样设计：工位①为冲导正钉孔、定子片4个安装孔、转子片各槽孔及中间孔；工位②为校平工位；工位③为转子片外形落料；工位④为冲定子片内形槽孔；工位⑤为空工位; 工位⑥为定子片两端外形圆弧冲切；工位⑦为定子片与本体冲切分离。该级进模的主要功能是将定子片与转子片同时冲出，并实现材料的高效利用。 在模具的结构方面主要有如下特点：一是模具导料系统设计了双侧导板机构和钢珠弹顶，带料在导板内侧连续送进，与钢珠弹顶中机构的钢珠成点接触，使带料在高速、连续的送进冲压中实现材料的平滑移动；二是模具中各凸模的导向精度由卸料板来保证。为了保证卸料板的运动精度，在卸料板与凸模固定板之间设置了对称分布的4个辅助内导柱内导套；三是在模具底面转子片冲切落料型孔部位设计了4个螺孔，用以固定收集落料后的转子片装置，以避免与其他废料混合。本模具与工步为80mm的辊式自动送料机进行配合送料，提高了生产自动化程度和送料定距的精度，从而实现了高质量、高效率的生产。 关键词：定子片 转子片 级进模 多工位 冲裁
