作品包括：

Word设计说明书1份

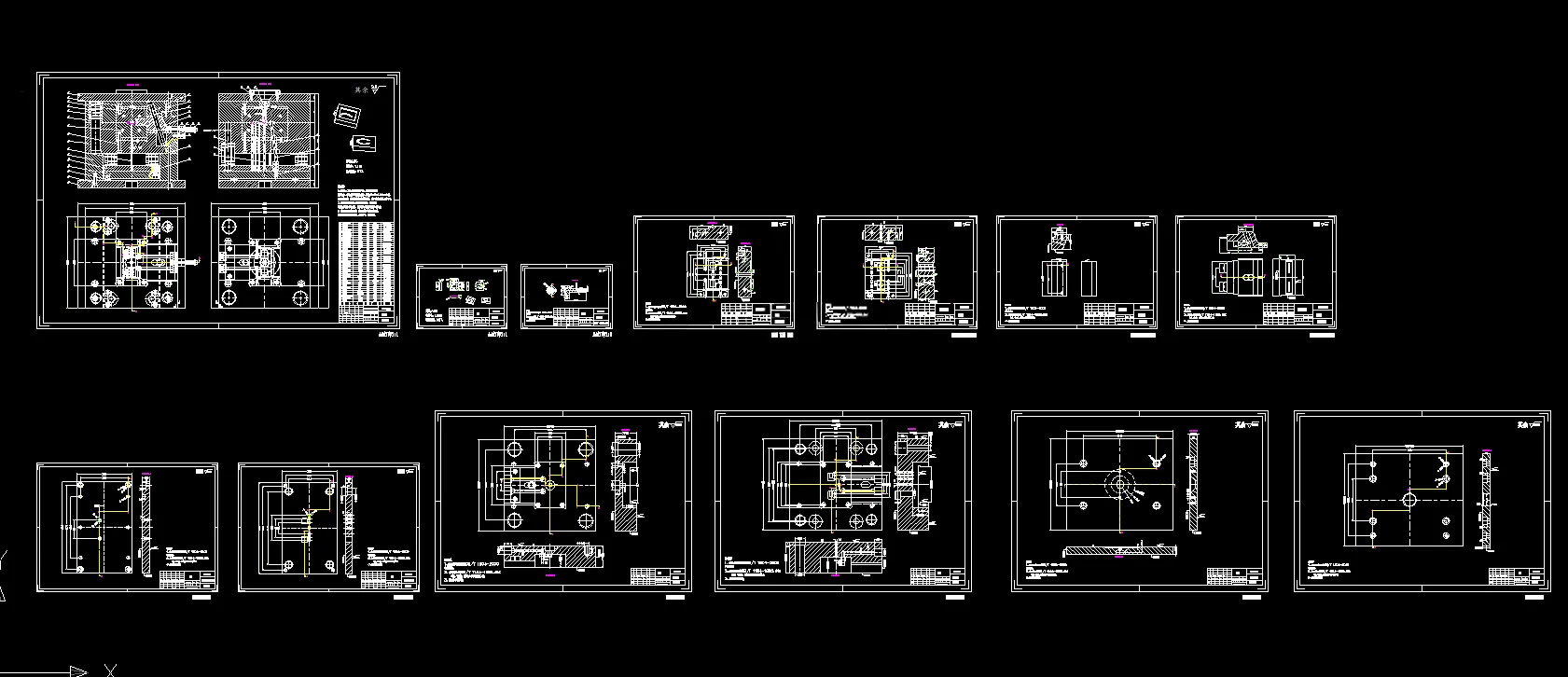

CAD版本图纸，共13张

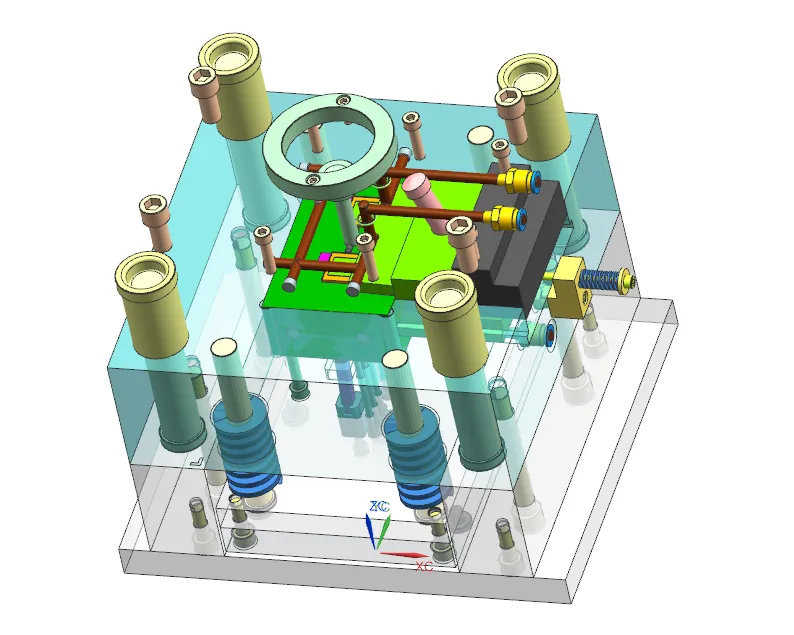

UG三维图一份

摘要

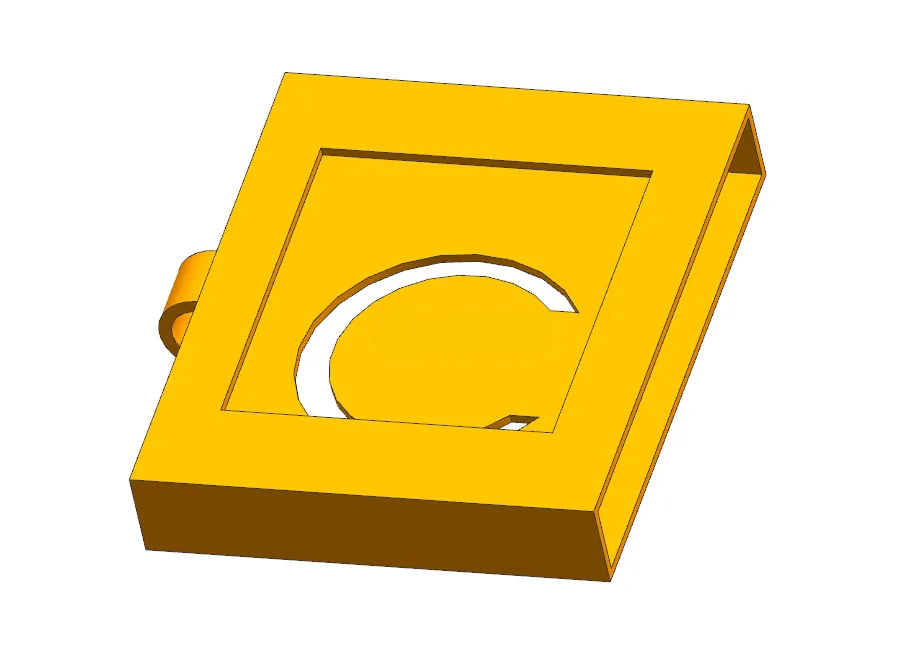

本次设计对象为钥匙链接卡扣壳体，塑件选用 ABS 材料，壳体壁厚均匀，存在侧倒扣结构，精度按 MT4MT5 级要求，借助 UG、CAD 完成塑件与模具三维建模及二维图纸绘制。 模具采用一模两腔对称排布，选用两板模结构，分型面设置在塑件最大底面。浇注系统设计侧浇口进料，搭配主流道、圆形分流道、Z 型拉料杆冷料穴，依靠分型面间隙实现自然排气，并完成流道剪切速率校核。成型零件采用镶嵌式型腔、型芯，依据 ABS 收缩率完成成型尺寸计算，对型腔做强度校核。 针对塑件侧倒扣，设计斜导柱滑块侧抽芯机构，完成抽芯距、抽芯力与斜导柱参数计算；脱模采用推杆顶出机构，配备复位杆弹簧复位结构；冷却采用环绕式冷却水道，计算散热热量确定水道直径。选用龙记标准 CI 型大水口模架，匹配 XSZY250/160 卧式注塑机，依次完成注射容量、锁模力、注射压力、安装尺寸、开模行程各项校核。整套模具结构完整，可实现卡扣壳体自动化注塑生产，满足批量成型要求，设计过程综合运用注塑模具理论。
