作品包括：

Word设计说明书1份

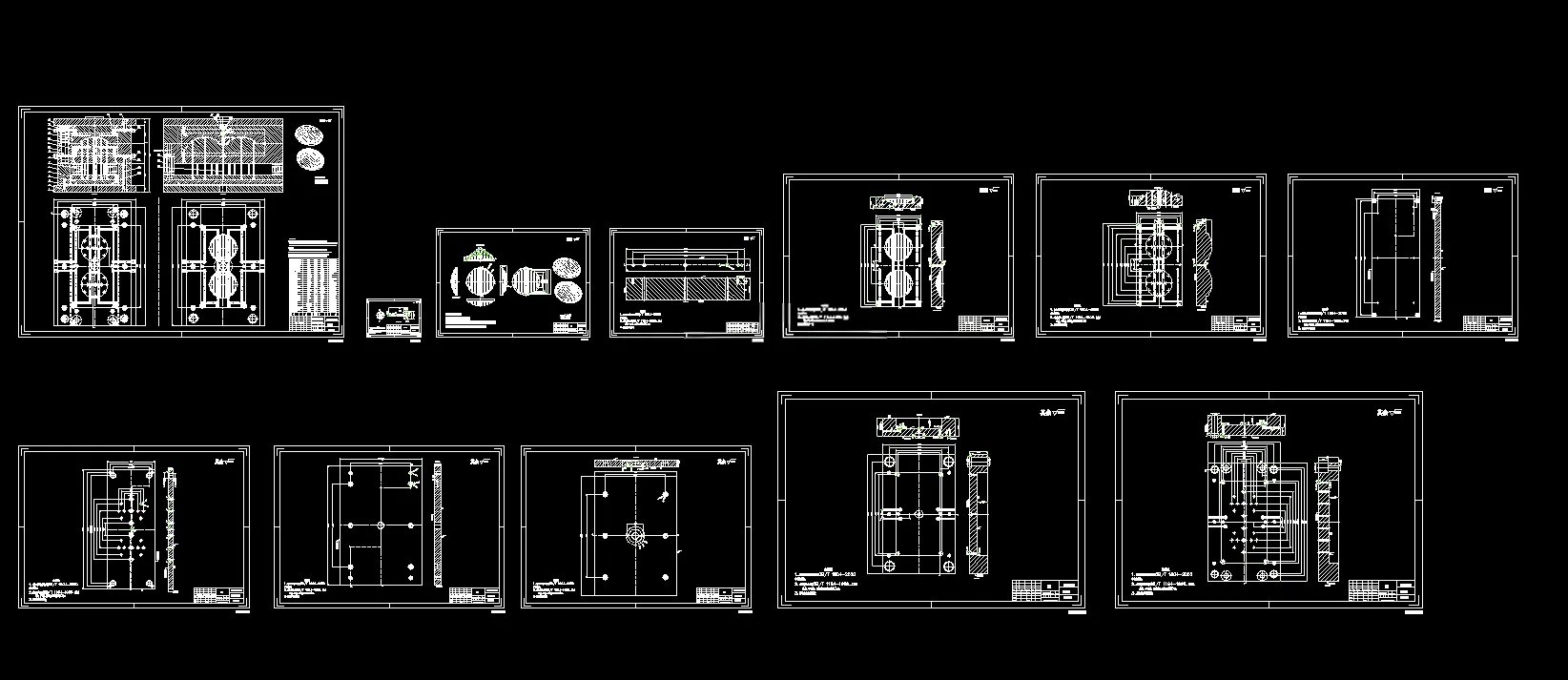

CAD版本图纸，共12张

UG三维图一份

摘要

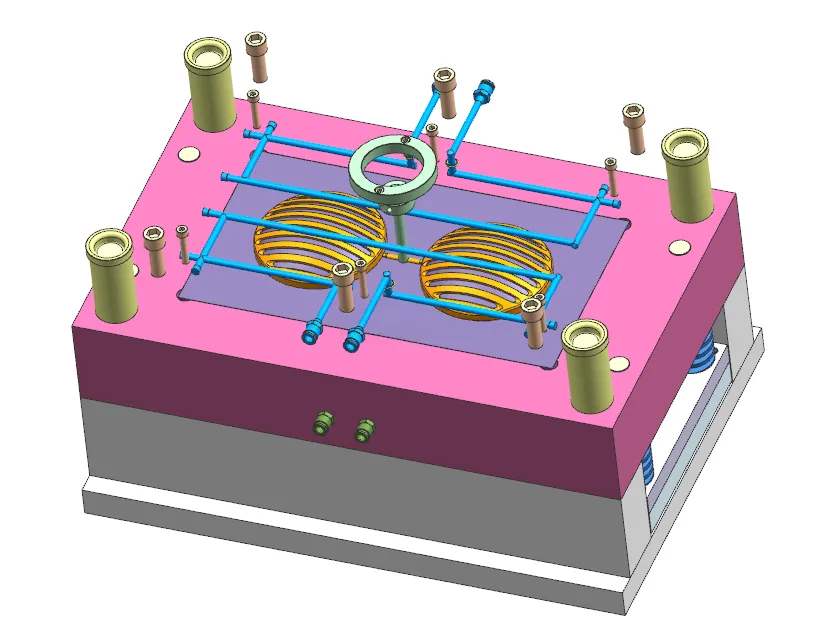

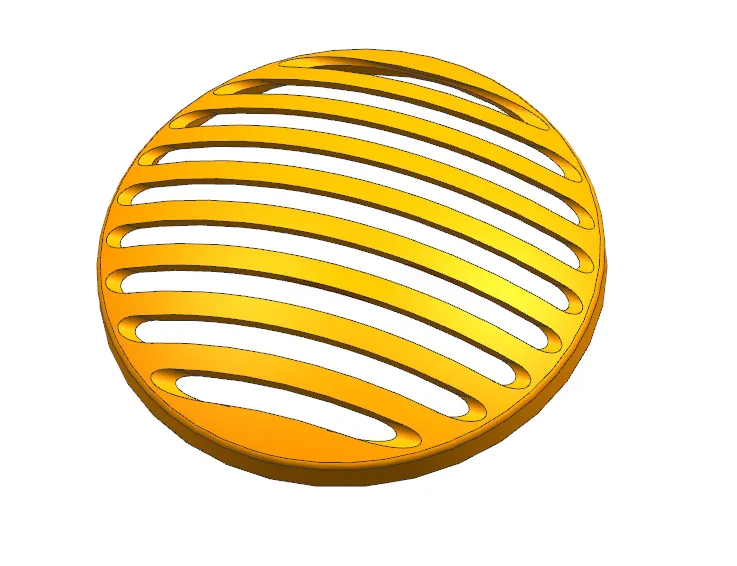

本文针对黑栅栏大灯罩完成 ABS 材料注塑模具设计。该制品属于外壳类零件，存在侧凹槽，需设置侧抽芯机构，外观质量要求较高，精度取 5 级，合理设计脱模斜度保障顺利脱模。设计采用一模两腔对称布局，选定合适分型面，选用海天 160 型注塑机，并完成注射容量、锁模力、开模行程、安装尺寸校核。浇注系统选用侧浇口，设计主流道、圆形分流道与冷料穴，减少熔料压力损耗，保证制品外观。 成型零件采用分体式型芯、型腔结构，方便维修更换，依据 ABS0.55% 平均收缩率完成型腔、型芯尺寸计算。设计冷却温控系统，遵循均匀冷却原则布置水道。模具包含侧抽芯、脱模机构并选配对应模架。 经整套设计计算，模具可满足该灯罩批量注塑生产，保障成型质量，降低生产成本。
