作品包括：

Word设计说明书1份

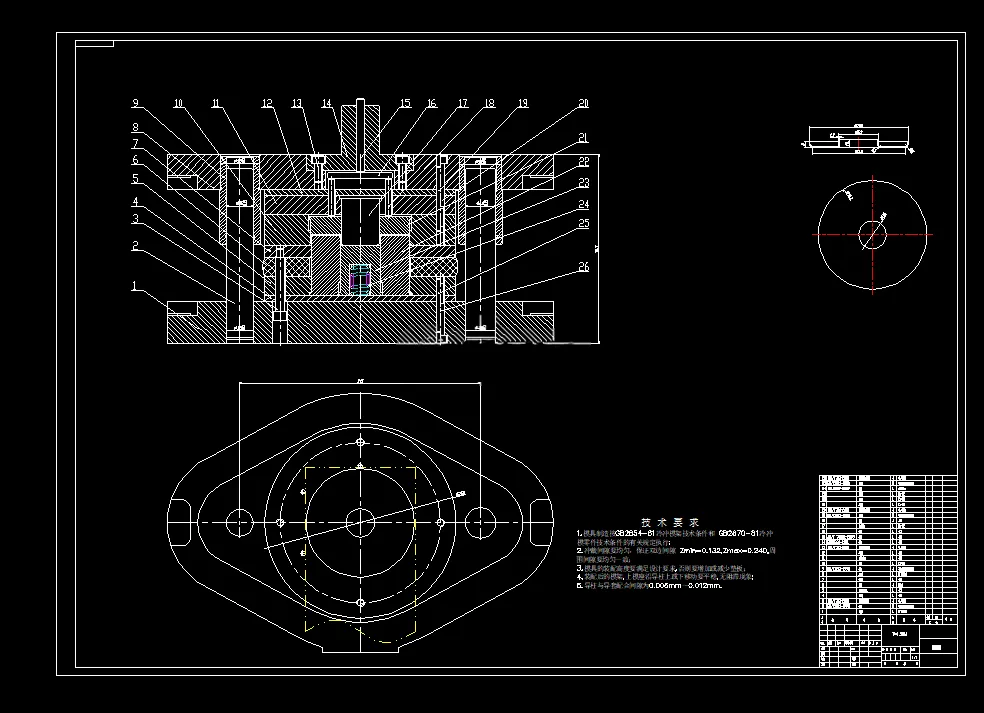

CAD版本图纸，共11张

UG三维图一份

摘要

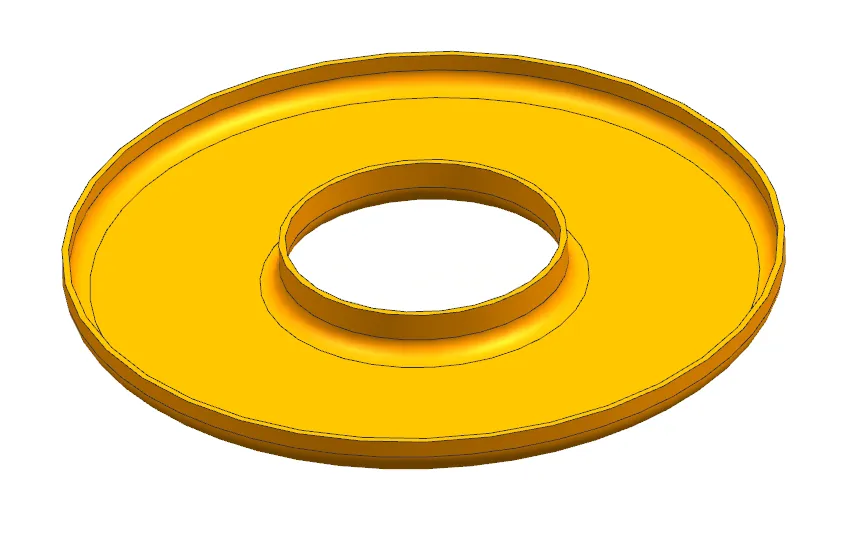

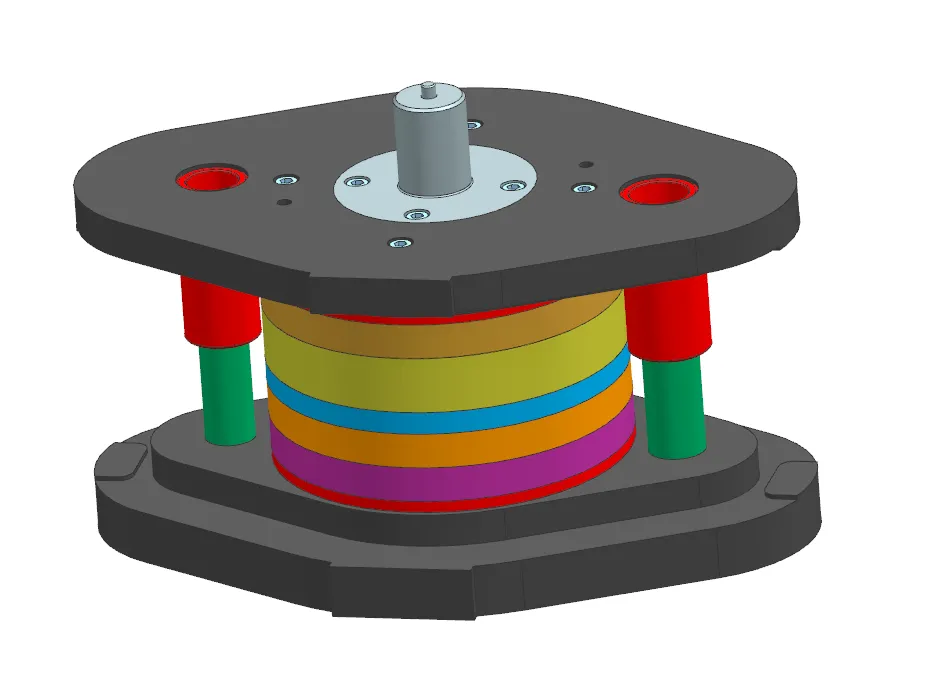

本设计针对 10 号钢材质、厚度 1.2mm 的汽车消音器盖开展冲压复合模具设计，采用 CAD 完成图纸绘制。零件需要落料、拉深、冲孔、翻孔多道冲压工序，对比连续模、单工序模方案后，选定两套复合模方案：落料冲孔复合模、拉深翻孔复合模，兼顾生产效率与制造成本。 依据冲压理论完成毛坯尺寸、修边余量、拉深次数计算，确定该零件只需一次拉深成形；完成拉深力、压边力、翻孔力及总冲压力计算，零件结构对称，压力中心与几何中心重合，据此选用适配压力机，并对公称压力、滑块行程、闭合高度等参数校核。 完成凸模、凹模、凸凹模、固定板、垫板、弹性卸料压边机构、定位件、紧固件、圆形中间导柱模架与凸缘模柄设计，模具工作零件选用 Cr12 钢材并进行淬火处理。制定复合模装配流程，控制凸凹模间隙，保证装配精度。整套模具可实现消音器盖批量冲压生产，设计过程巩固了冲压模具相关理论知识。
