作品包括：

Word设计说明书1份

开题报告一份

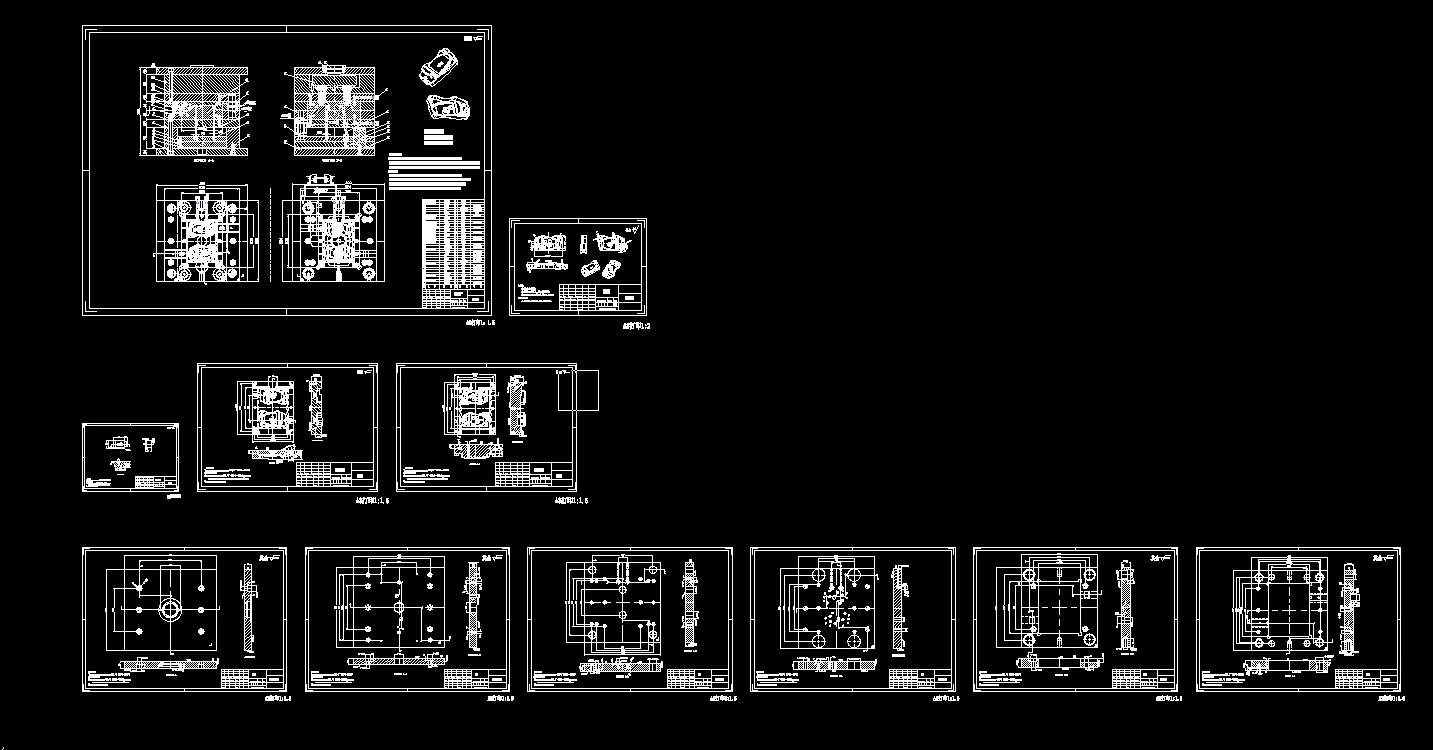

CAD版本图纸，共11张

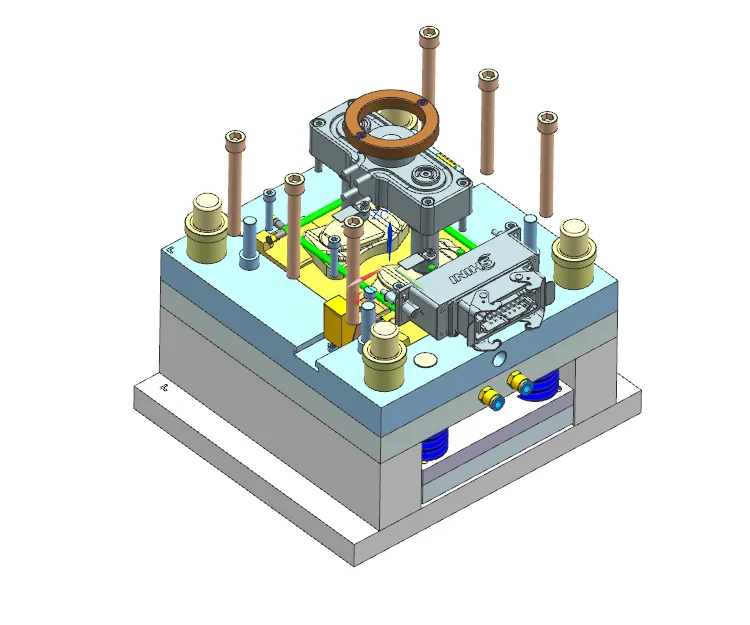

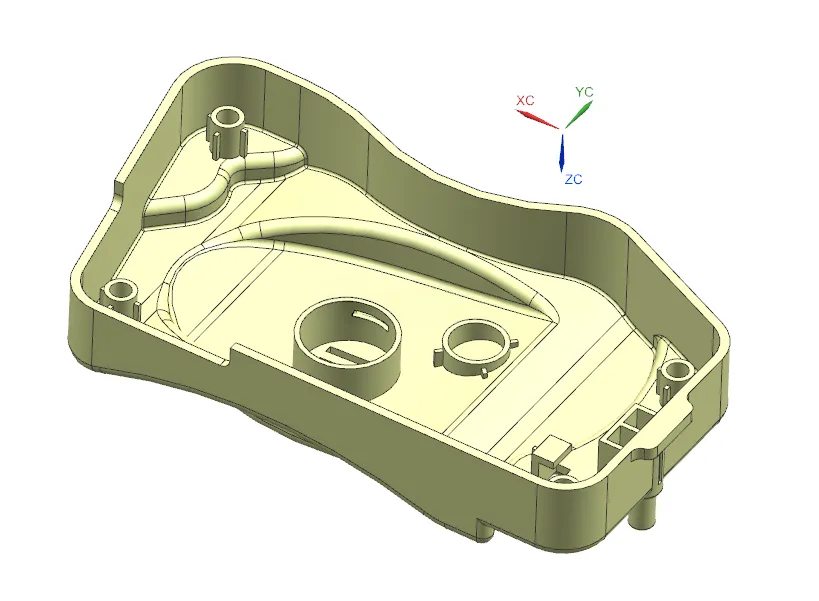

UG三维图一份

摘要

本设计为对讲机壳盖注塑模具设计，塑件选用ABS材料，外形尺寸122.40mm×67.70mm×25mm，平均壁厚1.56mm，精度MT4/MT5级，壳体存在侧向孔与内部倒扣，采用**一模两腔**对称布局，分型面设置在塑件最大轮廓底面。 浇注系统采用热流道点浇口，依靠分型面完成排气；型腔、型芯采用镶嵌式结构，依据ABS收缩率完成成型尺寸计算并开展强度校核。冷却系统选用直径8mm环绕式水冷回路；推出机构采用多规格推杆顶出，搭配弹簧复位杆复位；分别设计**斜导柱滑块外抽芯**与**斜销（斜顶）内抽芯**机构，完成抽芯力、斜导柱直径与抽芯行程计算，配置导柱导套实现合模导向。选用BI型热流道标准模架与XSZY250/160注塑机，完成注射量、锁模力、注射压力、安装厚度、开模行程的各项校核。 采用Moldflow开展CAE仿真，网格质量达标；仿真得到填充时间1.104s，V/P切换压力53.76MPa；熔接线、气穴多出现在非关键区域；冷却水进出温差1.17℃，塑件最大变形0.495mm，满足装配成型要求。借助UG完成三维建模，CAD绘制模具装配及零件图纸，整套模具结构完整，可实现对讲机壳盖自动化批量注塑生产。
